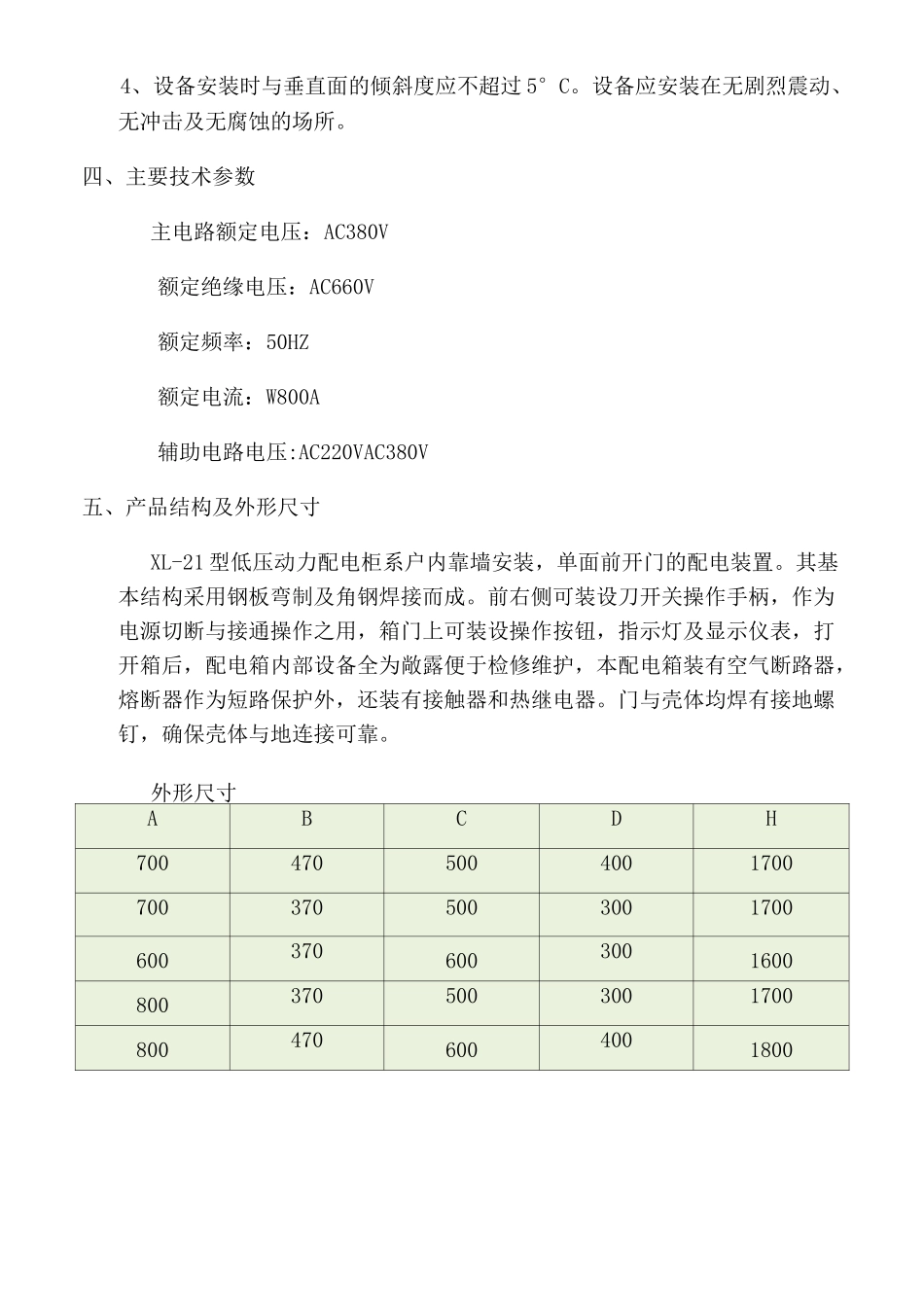

配电柜（SF6）一、概述：XL-21型低压动力配电柜是红苏电气用国内自行设计的新型组件，外壳用钢板弯制而成，具有结构紧凑，检修方便，线路线路方案可以灵活组合等特点；配电柜除了可装空气断路器和熔断器作为断路保护外，还可装有接触器和热继电器，箱前门可装操作按钮和指示灯，以及需配刀开关时，其刀开关操作手柄装于箱前右柱上部，可以作为切换电源之用，配电箱前面有门，门打开后，配电箱内全部设备敞露，便于检修维护。XL型动力配电柜用于工矿企业，民用建筑，学校及机关场所，交流频率50Hz~60Hz、负载电流630A以下的单相及三相、电压500V以下IT系统，TN-C系统，TT系统（原称三相三线、三相四线电力系统）作动力、照明配电用。二、型号含义：XL-（F）-21L—-动力F—防尘式也可以用数字表示21—设计序号□—主电路设计方案三、使用环境：1、环境温度：-5°C〜+40°C，且24h内的平均温度不超过+36°C。2、海拔高度：不超过2000m。3、相对湿度：在周围空气温度为+40C时不超过50%；在较低温度下可以有较高的相对湿度（如：+20°C时为90%），考虑到温度的变化允许产生适度的凝露。4、设备安装时与垂直面的倾斜度应不超过5°C。设备应安装在无剧烈震动、无冲击及无腐蚀的场所。四、主要技术参数主电路额定电压：AC380V额定绝缘电压：AC660V额定频率：50HZ额定电流：W800A辅助电路电压:AC220VAC380V五、产品结构及外形尺寸XL-21型低压动力配电柜系户内靠墙安装，单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器和热继电器。门与壳体均焊有接地螺钉，确保壳体与地连接可靠。外形尺寸ABCDH70047050040017007003705003001700600370600300160080037050030017008004706004001800六、产品的防护等级外壳防护等级：IP30符合IEC60439-1和GB7251.1等标准要求。七、主回路方案图fiI%n为隔离开关，型号可选Q曲系歹U、HR5（箱内操作八“寸?s为隔离开关，型号可选8、QF系列孑fiC|J，为熔断器，型号可选ETQyKTOC^;弘寸，!为断路器」型号可选DZ20.NKKDZ^t7x陆、匚如等汙Y士为接触器’型号可选护g、E荡列、U系列等导i为热继电器，型号可选JK砸JR乩I眼辱丢列；“Cb"为互感器，型号可选UtZJl-O.5sLMKl-Cl66等系列;以上产品型均可由客户另行指定。一CXLCF）-21
