双法兰液位计原理及调试VIP免费

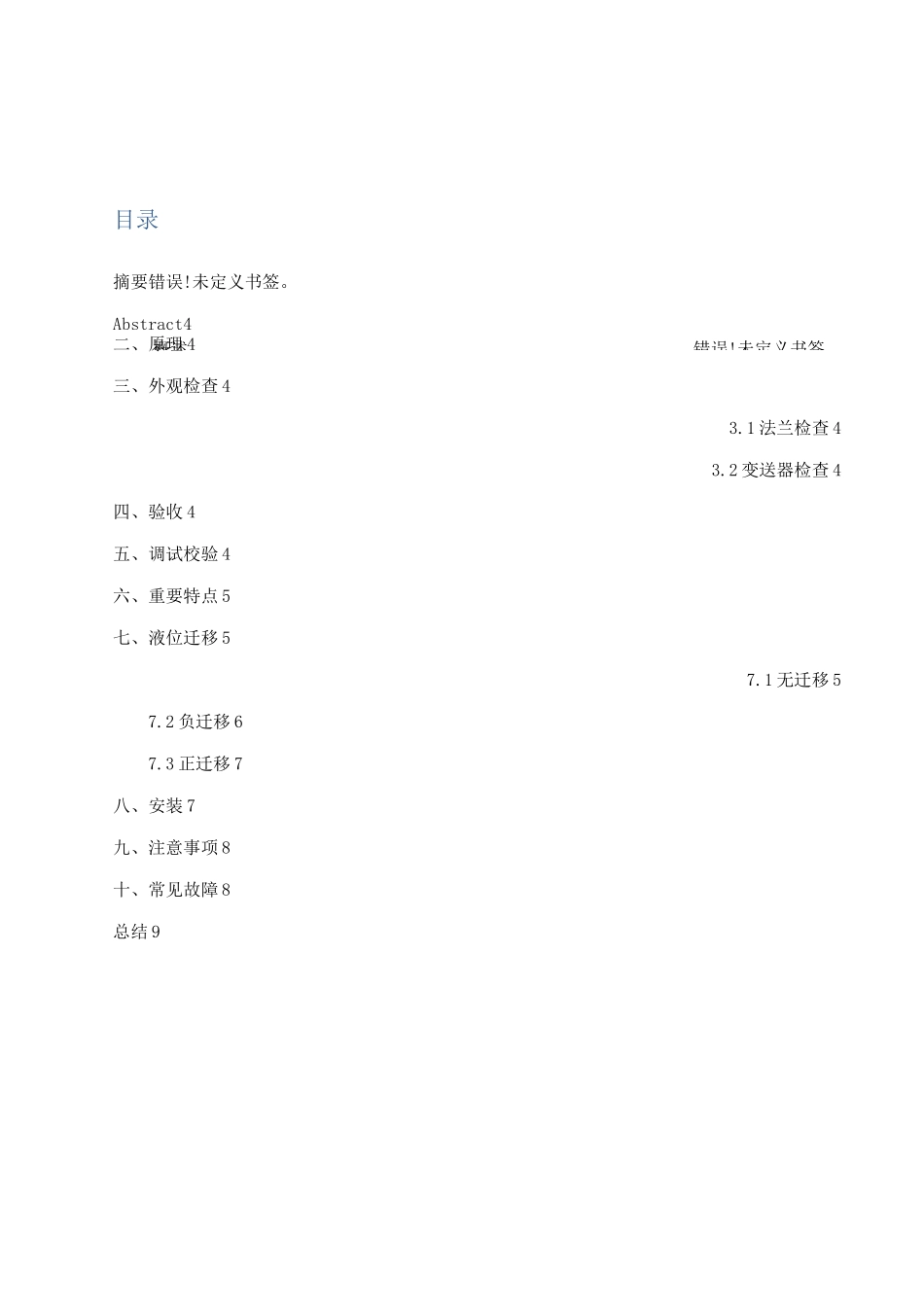

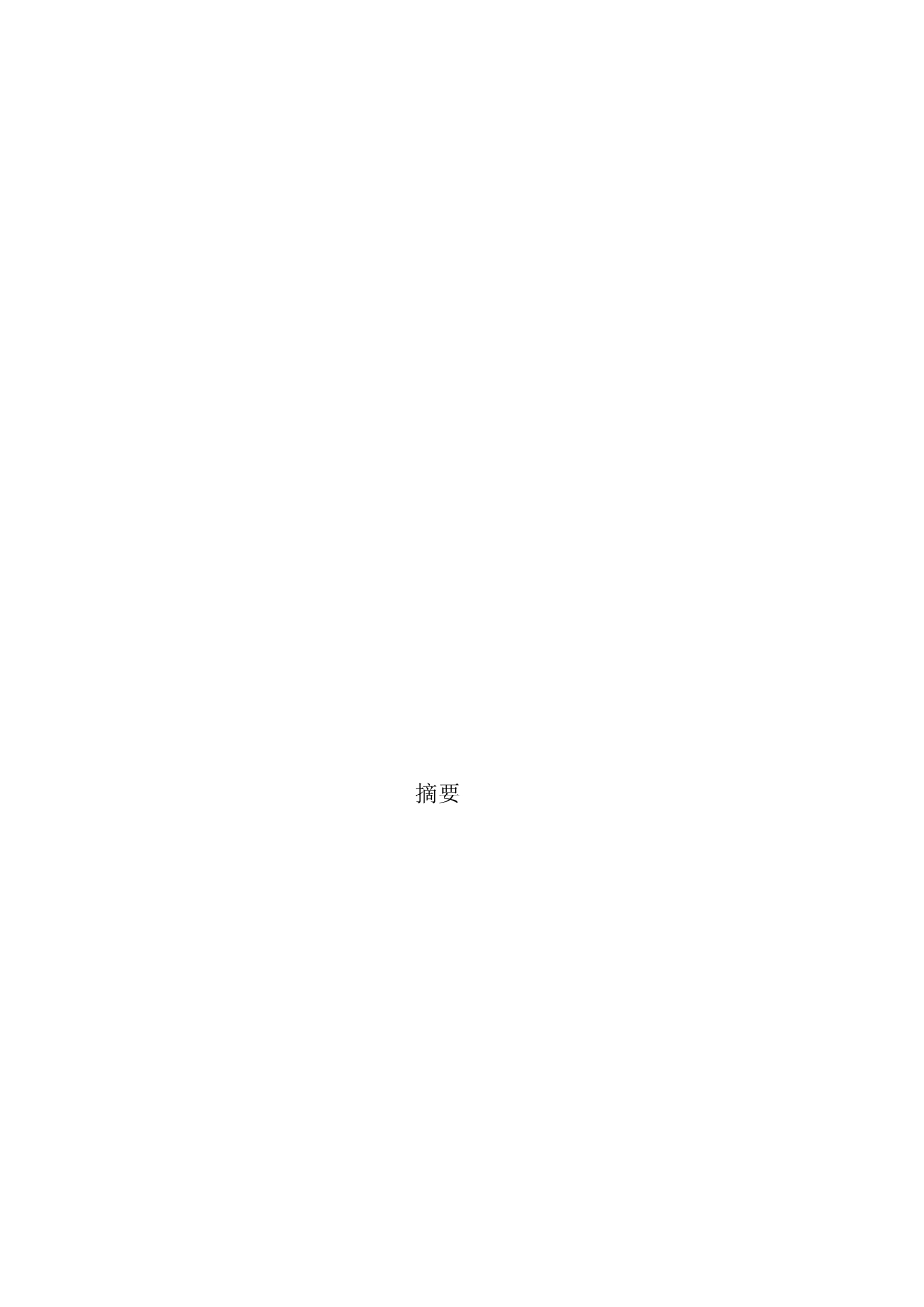

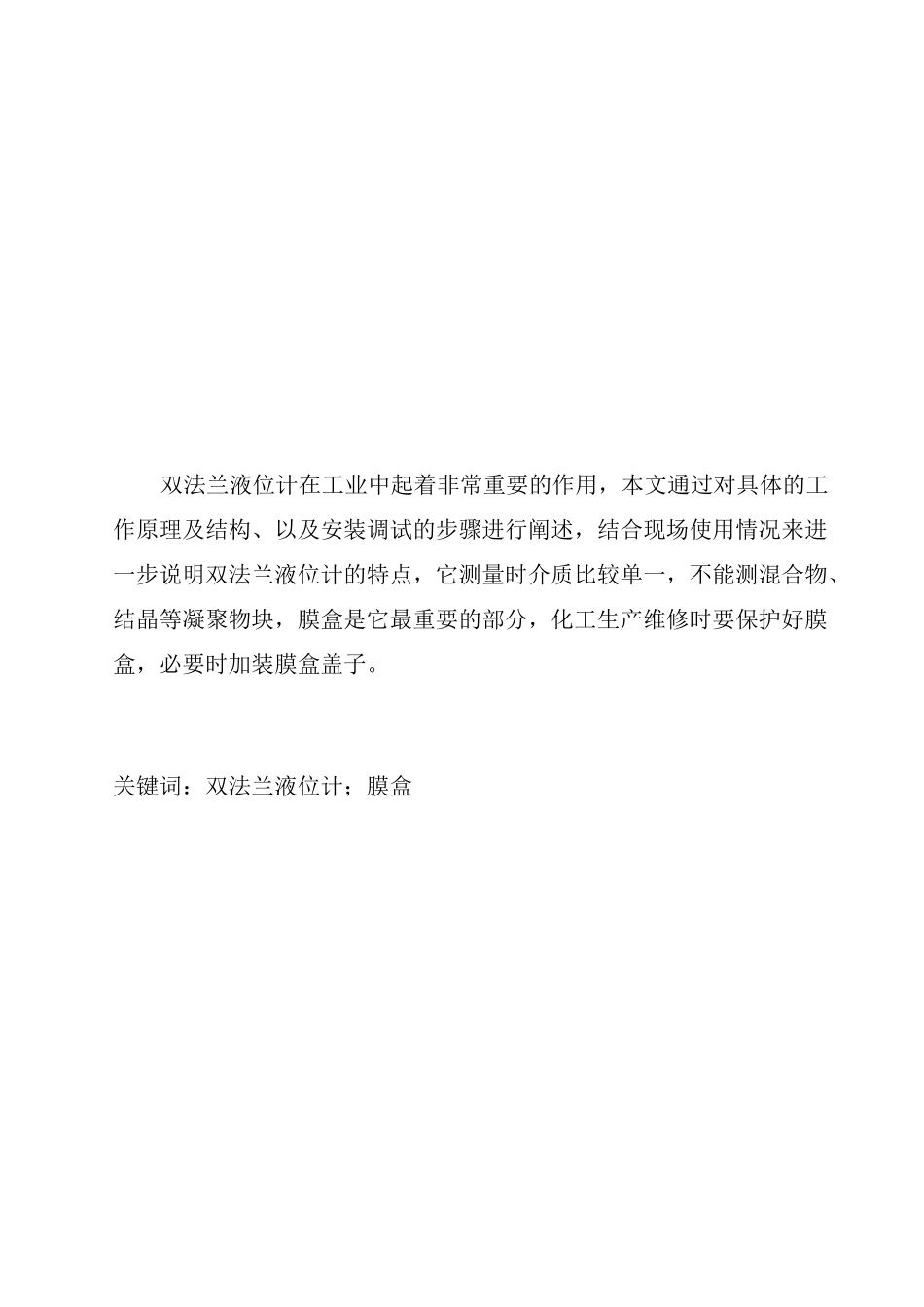

、概述错误!未定义书签。目录摘要错误!未定义书签。Abstract4二、原理4三、外观检查43.1法兰检查43.2变送器检查4四、验收4五、调试校验4六、重要特点5七、液位迁移57.1无迁移57.2负迁移67.3正迁移7八、安装7九、注意事项8十、常见故障8总结9摘要双法兰液位计在工业中起着非常重要的作用，本文通过对具体的工作原理及结构、以及安装调试的步骤进行阐述，结合现场使用情况来进一步说明双法兰液位计的特点，它测量时介质比较单一，不能测混合物、结晶等凝聚物块，膜盒是它最重要的部分，化工生产维修时要保护好膜盒，必要时加装膜盒盖子。关键词：双法兰液位计；膜盒AbstractDoubleflangedliquidlevelgaugeplaysaveryimportantroleintheindustry,thisarticlethroughtothespecificworkingprincipleandstructure,andelaboratestheinstallationanddebuggingsteps,combinedwiththesiteusagetofurtherillustratethecharacteristicsofdoubleflangelevelgauge,itmeasuredmediumisasingle,cannotmix,crystallization,suchascondensedpiece,bellowsisthemostimportantpartofit,thechemicalproductionmaintenancetoprotectthebellows,ifnecessary,addmembraneliftedthelid.Keywords:doubleflangelevelgauge,bellows一、概述我公司使用的单、双法兰差压式液位变送器由横河和霍尼韦尔两厂家生产，其中，单法兰差压式液位变送器用在灌区，双法兰差压式液位变送器分别用在气化和合成。本规程只是作为检修单、双法兰差压式液位变送器的通用规程，在检修时还应参考相应的变送器说明书。二、原理单、双法兰式差压变送器由差压变送器、毛细管和带密封隔膜的法兰组成。密封隔膜的作用是防止管道中的介质直接进入差压变送器，它与变送器之间是靠注满液体（一般采用硅油）的毛细管连接起来的，当膜片受压后产生微小变形，变形位移或频率通过毛细管的液体传递给变送器，由变送器处理后转换成输出信号。三、外观检查3.1.法兰检查：检查法兰与设备连接部分的密封是否良好；法兰与毛细管、毛细管与变送器的连接部分及毛细管本身是否有液体泄漏；法兰膜片有无变形、损伤、腐蚀、结垢等不良情况。3.2.变送器检查：检查变送器外壳有无损伤、腐蚀和其他故障，发现问题及时处理。四、验收1.打开变送器外盖，先检查密封圈有无损坏，如果损坏要及时更换；检查电路板及其他元器件是否良好。2．检查变送器接线情况是否良好。3.断开电源，卸下接线，进行绝缘电阻检查，用500V兆欧表检查变送器接线端子与外壳间的绝缘电阻，该电阻值应大于20MQ以上。五、调试校验为了保证法兰式差压变送器的测量精度，不能拆开毛细管，所以校验变送器时要与法兰一起校验;在安装前，可用气压模拟信号与HART通讯器进行校验。零点和量程调整步骤：调整零点和量程输出，使其在允许误差范围内。连续加压，用量程0%，25%，50%，75%，150%的压力进行校验，当压力稳定后记录标准电流表上显示的电流值并做回程误差校验。如果校验误差超过允许误差范围，应重新调整校验。调整时用HART操作，调整方法见相应的HART使用说明。六、主要特点1.精度高2.稳定性好3.两线制4.阻尼可调、耐过压5.无机械可动部件、维修量少七、液面的迁移应用差压变送器测量液面时，如果差压变送器的正、负压室与容器的取压点处在同一水平面上，就不需要迁移。而在实际应用中，出于对设备安装位置和便于维护等方面的考虑，测量仪表不一定都能与取压点在同一水平面上；又如被测介质是强腐蚀性或重粘度的液体，不能直接把介质引入测压仪表，必须安装隔离液罐，用隔离液来传递压力信号，以防被测仪表被腐蚀。这时就要考虑介质和隔离液的液柱对测压仪表读数的影响。差压变送器测量液位安装方式主要有三种，为了能够正确指示液位的高度，差压变送器必须做一些技术处理——即迁移。迁移分为无迁移、负迁移和正迁移。7.1.无迁移将差压变送器的正、负压室与容器的取压点安装在同一水平面上，如图1所示。图1无迁移原理图图2负迁移原理图设A点的压力为P-,B点的压力为P+,被测介质的密度为P,重力加速度为g,则AP=P+-P-=Pgh+P—P-=Pgh；如果为敞口容器，P-为大气压力，AP=P+=pgh,由此可见，如果...
