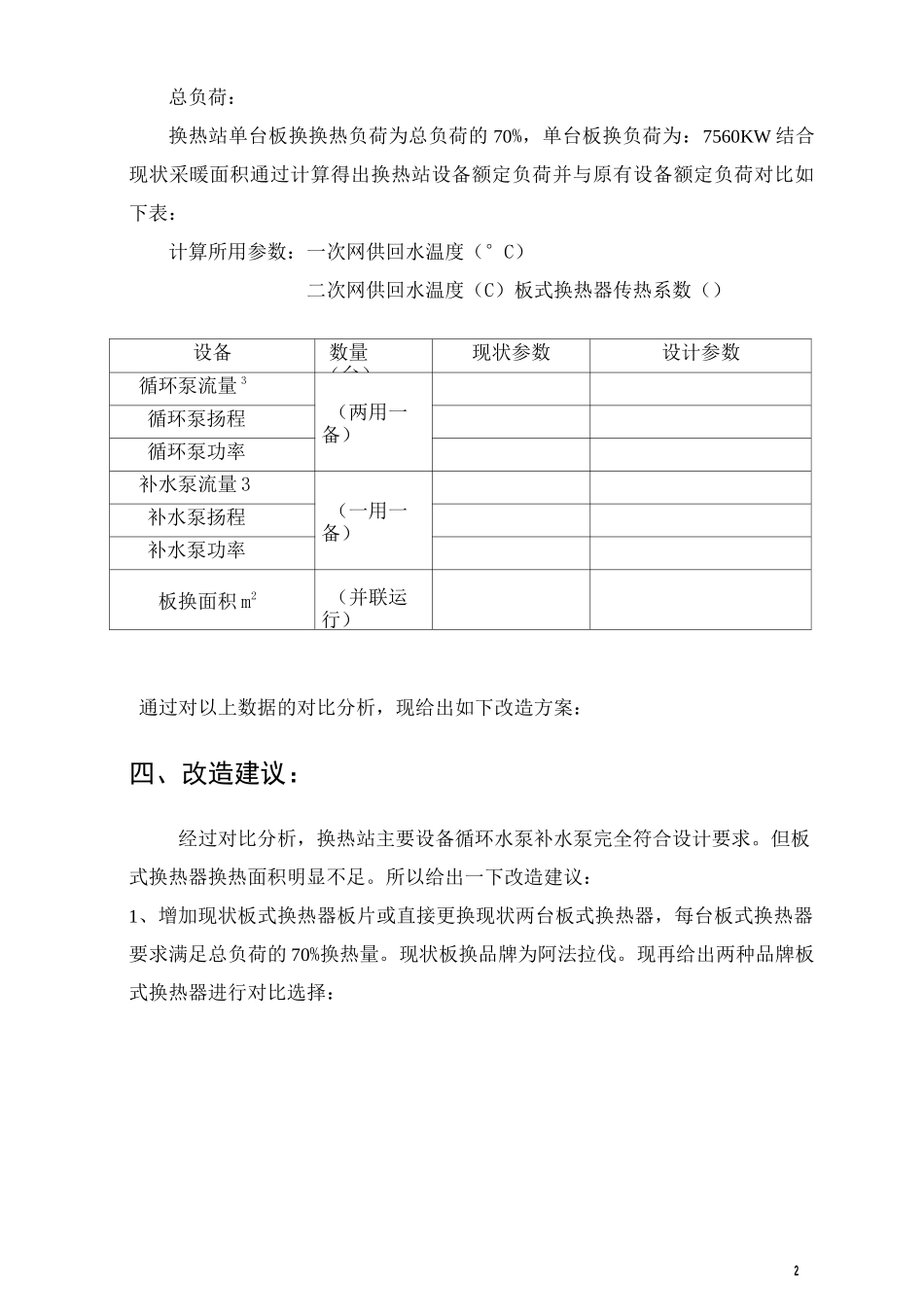

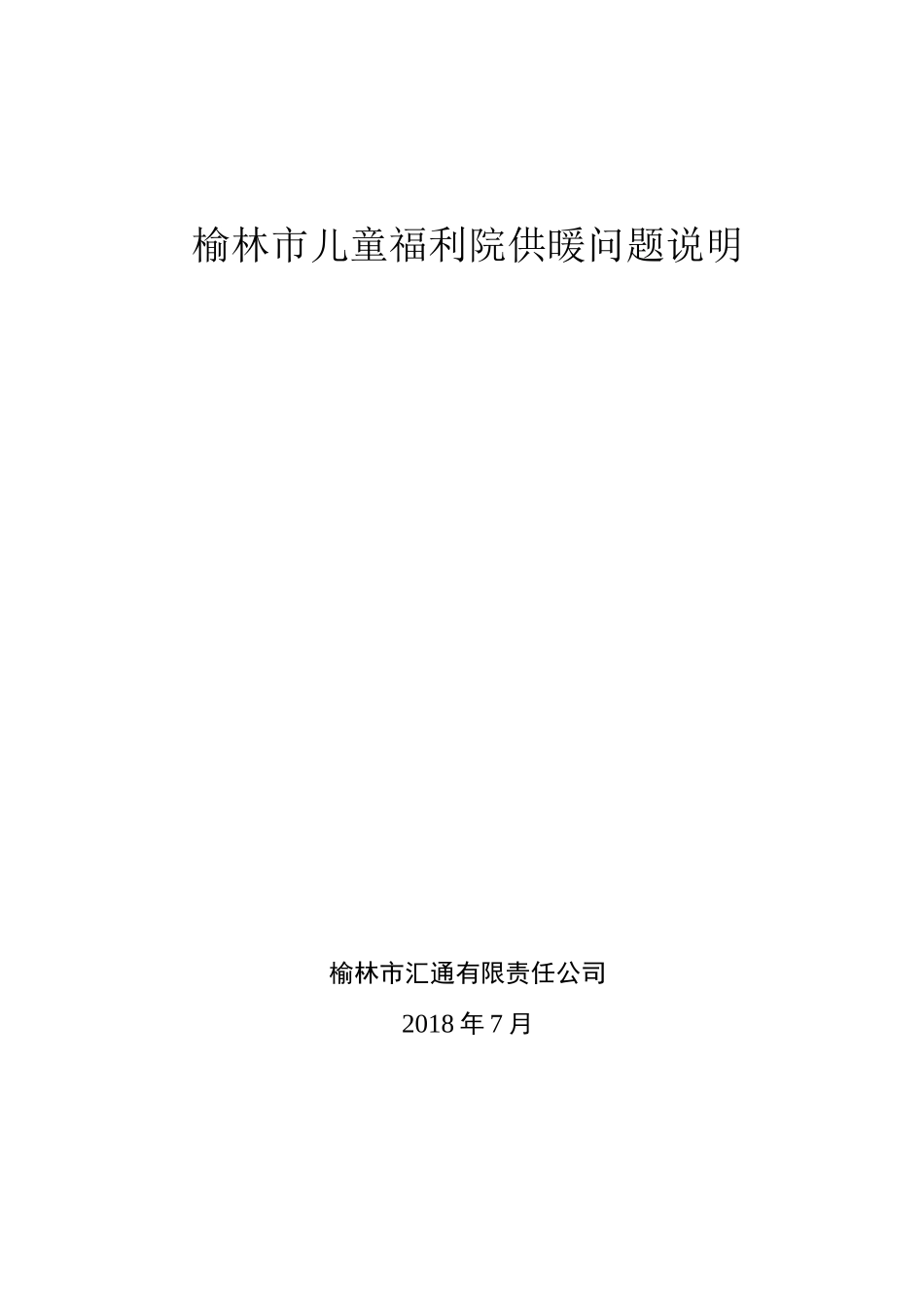

榆林市儿童福利院供暖问题说明榆林市汇通有限责任公司2018年7月1□□采暖负荷口（热指标取:im—、项目概况:榆林市儿童福利院建设于年，园区主要有康复楼后勤楼、综合楼公寓楼号、寄养楼三个独立建筑，建筑均有墙体保温，总供热面积约平方米，采暖形式为散热片采暖。园区采暖热源来自榆林市汇通热力有限责任公司二次换热站。换热站采暖季一次网供回水温度在°C左右，供水压力回水压力二次网供回水温度在C左右学校总采暖总面积为采暖形式为地板辐射米暖。经过学校师生反映，年冬季学校采暖总体情况不太理想，对此问题我公司受长安区热力公司委托对学校现状供热系统做一分析，并给出可行的改造方案。二、初步分析：对于西安财经学院采暖效果不佳的问题，年月日我公司相关负责人员在学校后勤管理人员的陪同下对学校换热站进行了现场察看,结合站内现状设备参数和去年的系统运行工况的记录，对学校的现状采暖系统做了具体的分析。初步分析由于换热站内板式换热器换热面积不够，导致换热站供热负荷增大,超过原设计的额定负荷，站内部分设备超负荷运行，所以导致整体的采暖效果不佳。现根据甲方提供的现状采暖面积从新计算换热站内设备的额定参数，并与现状设备进行对比分析，以此做出改造建议。三、换热站参数对比：□□采暖面积：总面积：m22总负荷：换热站单台板换换热负荷为总负荷的70%，单台板换负荷为：7560KW结合现状采暖面积通过计算得出换热站设备额定负荷并与原有设备额定负荷对比如下表：计算所用参数：一次网供回水温度（°C）二次网供回水温度（C）板式换热器传热系数（）设备数量（台）现状参数设计参数循环泵流量3（两用一备）循环泵扬程循环泵功率补水泵流量3（一用一备）补水泵扬程补水泵功率板换面积m2（并联运行）通过对以上数据的对比分析，现给出如下改造方案：四、改造建议：经过对比分析，换热站主要设备循环水泵补水泵完全符合设计要求。但板式换热器换热面积明显不足。所以给出一下改造建议：1、增加现状板式换热器板片或直接更换现状两台板式换热器，每台板式换热器要求满足总负荷的70%换热量。现状板换品牌为阿法拉伐。现再给出两种品牌板式换热器进行对比选择：3品牌换热量（KW）换热面积（万mJ供暖面积（万m）口径阿法拉伐（现状）6590KW39.918DN200桑德斯7560KW95.7618DN300金太阳7560KW20018DN2502、一次网循环水泵变为变频控制，使其运行频率控制在20HZ以内，减小对整个热力管网的影响。3、将换热站内一次网供回水管道由DN450更改为DN300，和室外市政管网保持一致。4、在补水管道流量表处增加DN100的旁通管和旁通阀。5、按热力公司的要求调换换热站内一次网供回水管道位置。6、增加DN250的热量表一台。7、更换或调试一次网电动调节阀，使之能正常和热力公司主服务器通讯，便于热力公司对换热站进行宏观调控。8、建议对学校内整个供热系统的一二次网所有控制阀门进行检查调试，防止因阀门控制问题导致系统运行不正常。9、定期清理一次网和二次网上的除污器，根据除污器前后的压力判断除污器是否堵塞。一般供暖期一个月清洗一次，非供暖期〜3个月清洗一次。备注：具体改造需要设备厂家进行配合，提供详细的设备参数。采勰熾RD1DN300MBitRD2DN3II0H-—B6换热站系统图RI们?5口DN200DN300DN300DN1R2^325x7□n°砧114DN100DN1IIl_TiC-JN=WDN1001表计骨表力度全表量a-溫枣水热F忡李I0蝶阀X戟止阀IMI上回阀冋球阀没减瞇制■材料表8n电动调节阀DN250个17热量表DN250个1按热；M讓求妥装6反冲排污过牒GLGLF-300B台1用户二癖暖回水5反冲排污过滤器GLGLF-300B台1城市热网供水#水箱V=12m"33000X2000X2000台1不锈钢材质3全自动软水黑TRA-4-00G=3t/h1800X1000X190（11自臓置2-次水泵（变频控制）G=200m"3/hH=15m18.5kW台1k补给水埶变频控制）G=21m"3/hH=58m5.5kW台2W1b循坏水泵（变频控制）G=493m"3/hH=41m90kW台3两用一备Io.板式换热器Q=7085KW,PN16]130T（95先/65先-50先/4哄）台2并联使用1采厦换热机组套14700X4200X2110编号名称规格型号单位备注
