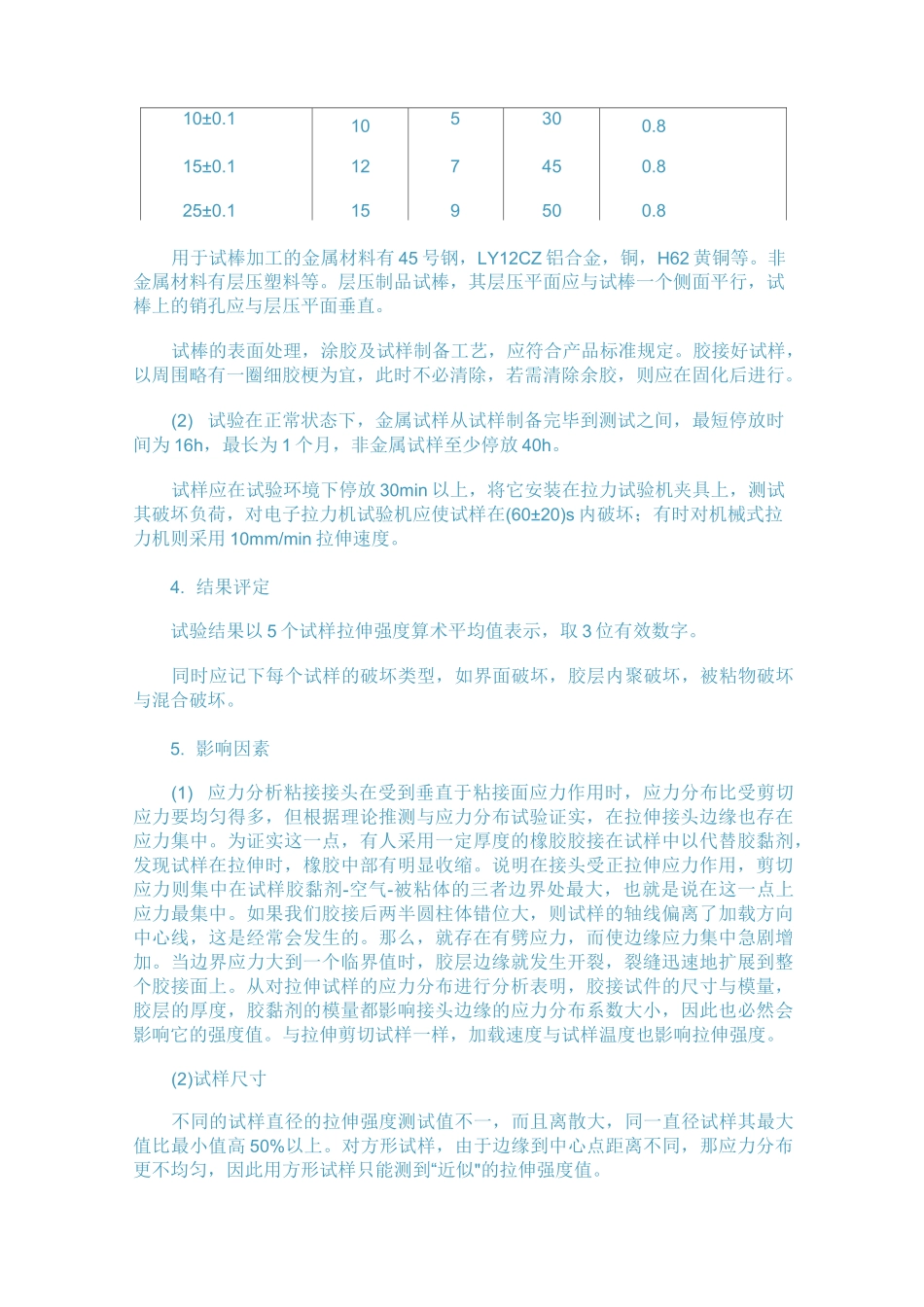

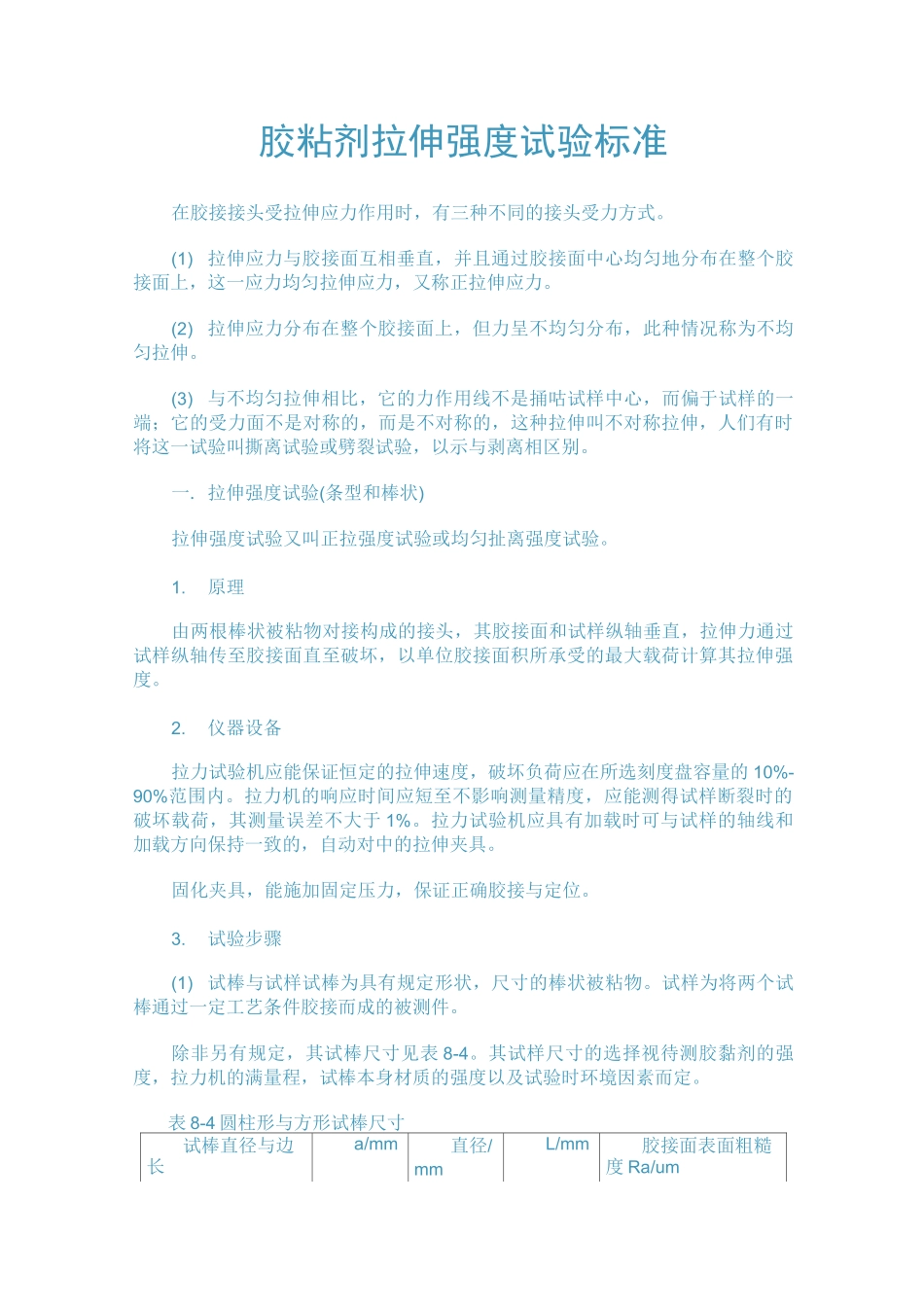

胶粘剂拉伸强度试验标准在胶接接头受拉伸应力作用时，有三种不同的接头受力方式。(1)拉伸应力与胶接面互相垂直，并且通过胶接面中心均匀地分布在整个胶接面上，这一应力均匀拉伸应力，又称正拉伸应力。(2)拉伸应力分布在整个胶接面上，但力呈不均匀分布，此种情况称为不均匀拉伸。(3)与不均匀拉伸相比，它的力作用线不是捅咕试样中心，而偏于试样的一端；它的受力面不是对称的，而是不对称的，这种拉伸叫不对称拉伸，人们有时将这一试验叫撕离试验或劈裂试验，以示与剥离相区别。一.拉伸强度试验(条型和棒状)拉伸强度试验又叫正拉强度试验或均匀扯离强度试验。1.原理由两根棒状被粘物对接构成的接头，其胶接面和试样纵轴垂直，拉伸力通过试样纵轴传至胶接面直至破坏，以单位胶接面积所承受的最大载荷计算其拉伸强度。2.仪器设备拉力试验机应能保证恒定的拉伸速度，破坏负荷应在所选刻度盘容量的10%-90%范围内。拉力机的响应时间应短至不影响测量精度，应能测得试样断裂时的破坏载荷，其测量误差不大于1%。拉力试验机应具有加载时可与试样的轴线和加载方向保持一致的，自动对中的拉伸夹具。固化夹具，能施加固定压力，保证正确胶接与定位。3.试验步骤(1)试棒与试样试棒为具有规定形状，尺寸的棒状被粘物。试样为将两个试棒通过一定工艺条件胶接而成的被测件。除非另有规定，其试棒尺寸见表8-4。其试样尺寸的选择视待测胶黏剂的强度，拉力机的满量程，试棒本身材质的强度以及试验时环境因素而定。表8-4圆柱形与方形试棒尺寸试棒直径与边长b/mma/mm直径/mmL/mm胶接面表面粗糙度Ra/um10±0.1105300.815±0.1127450.825±0.1159500.8用于试棒加工的金属材料有45号钢，LY12CZ铝合金，铜，H62黄铜等。非金属材料有层压塑料等。层压制品试棒，其层压平面应与试棒一个侧面平行，试棒上的销孔应与层压平面垂直。试棒的表面处理，涂胶及试样制备工艺，应符合产品标准规定。胶接好试样，以周围略有一圈细胶梗为宜，此时不必清除，若需清除余胶，则应在固化后进行。(2)试验在正常状态下，金属试样从试样制备完毕到测试之间，最短停放时间为16h，最长为1个月，非金属试样至少停放40h。试样应在试验环境下停放30min以上，将它安装在拉力试验机夹具上，测试其破坏负荷，对电子拉力机试验机应使试样在(60±20)s内破坏；有时对机械式拉力机则采用10mm/min拉伸速度。4.结果评定试验结果以5个试样拉伸强度算术平均值表示，取3位有效数字。同时应记下每个试样的破坏类型，如界面破坏，胶层内聚破坏，被粘物破坏与混合破坏。5.影响因素(1)应力分析粘接接头在受到垂直于粘接面应力作用时，应力分布比受剪切应力要均匀得多，但根据理论推测与应力分布试验证实，在拉伸接头边缘也存在应力集中。为证实这一点，有人采用一定厚度的橡胶胶接在试样中以代替胶黏剂，发现试样在拉伸时，橡胶中部有明显收缩。说明在接头受正拉伸应力作用，剪切应力则集中在试样胶黏剂-空气-被粘体的三者边界处最大，也就是说在这一点上应力最集中。如果我们胶接后两半圆柱体错位大，则试样的轴线偏离了加载方向中心线，这是经常会发生的。那么，就存在有劈应力，而使边缘应力集中急剧增加。当边界应力大到一个临界值时，胶层边缘就发生开裂，裂缝迅速地扩展到整个胶接面上。从对拉伸试样的应力分布进行分析表明，胶接试件的尺寸与模量，胶层的厚度，胶黏剂的模量都影响接头边缘的应力分布系数大小，因此也必然会影响它的强度值。与拉伸剪切试样一样，加载速度与试样温度也影响拉伸强度。(2)试样尺寸不同的试样直径的拉伸强度测试值不一，而且离散大，同一直径试样其最大值比最小值高50%以上。对方形试样，由于边缘到中心点距离不同，那应力分布更不均匀，因此用方形试样只能测到“近似"的拉伸强度值。(3)胶层厚度对拉伸强度，随着胶层厚度增加，它的粘接接头强度降低。胶层越薄，强度越大。理论研究预言，对于非常薄胶胶层，对接拉伸强度反比于胶层厚度；而对于非常厚的胶层，则与胶厚度无关，如用聚乙烯蜡(相对分子量2750)来胶接钢与钢，当胶层厚度为150nm时，接头的拉伸强度已接近于聚乙烯蜡本身强度5.5MPa左右；而胶层厚度只有5n...
