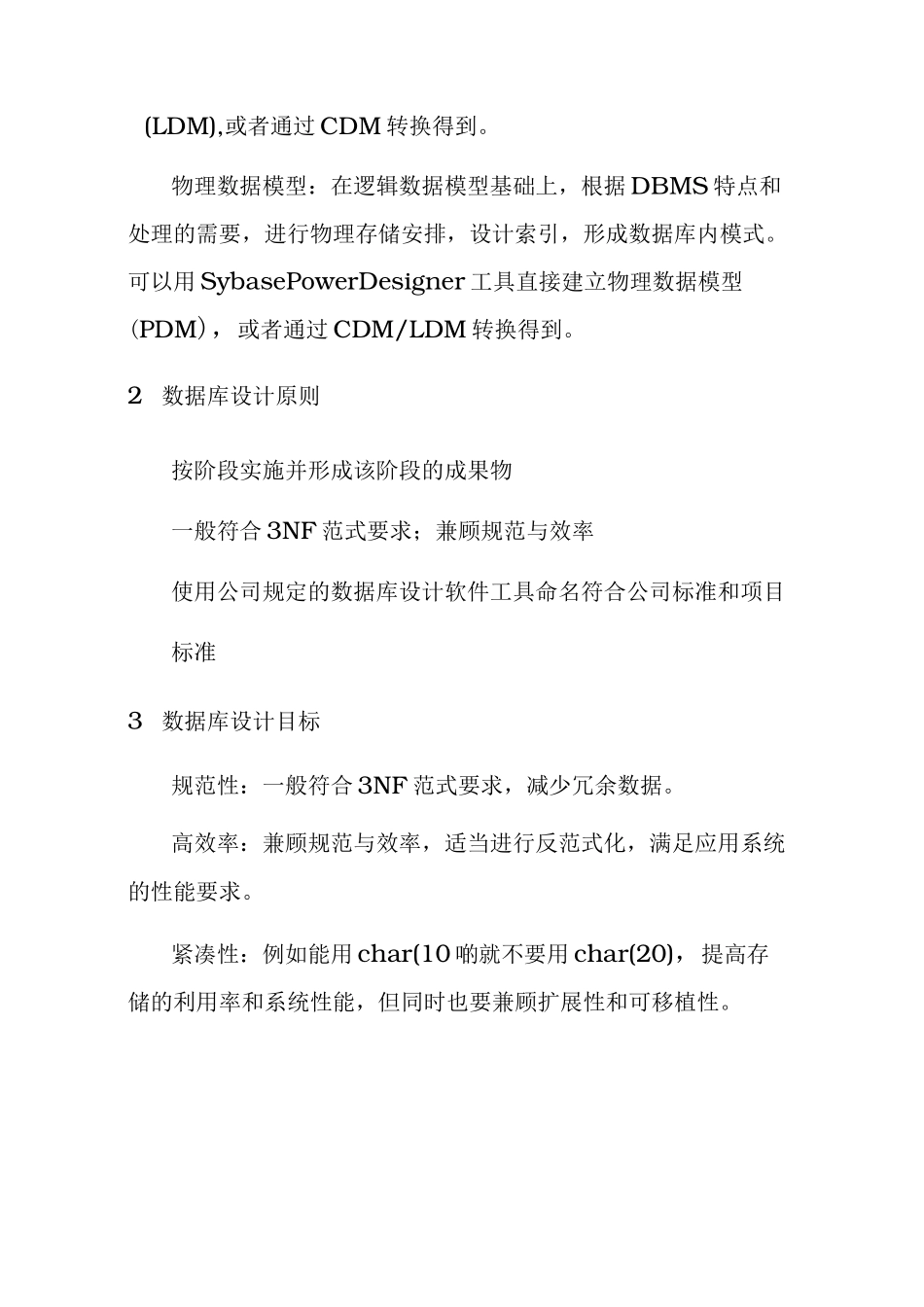

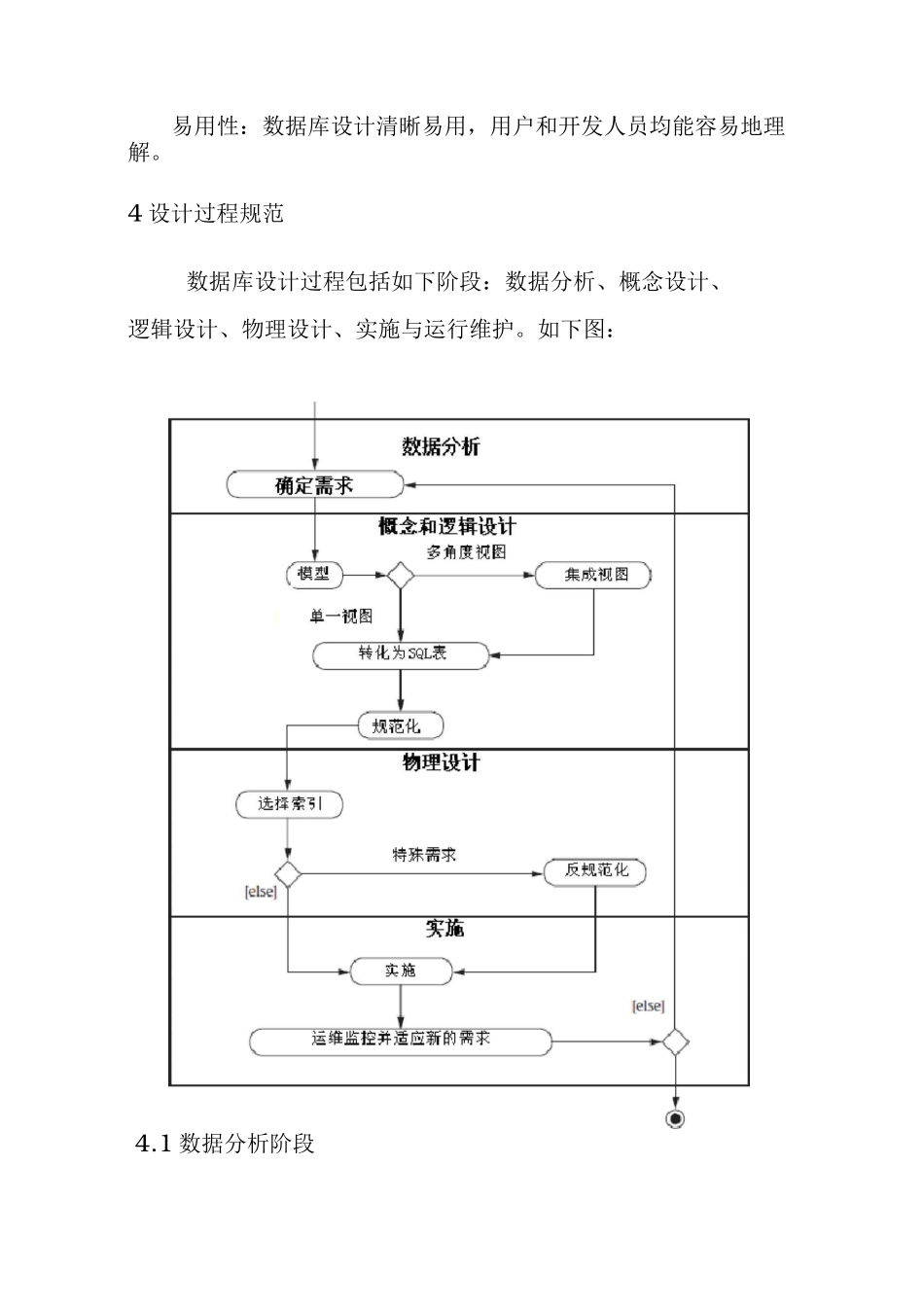

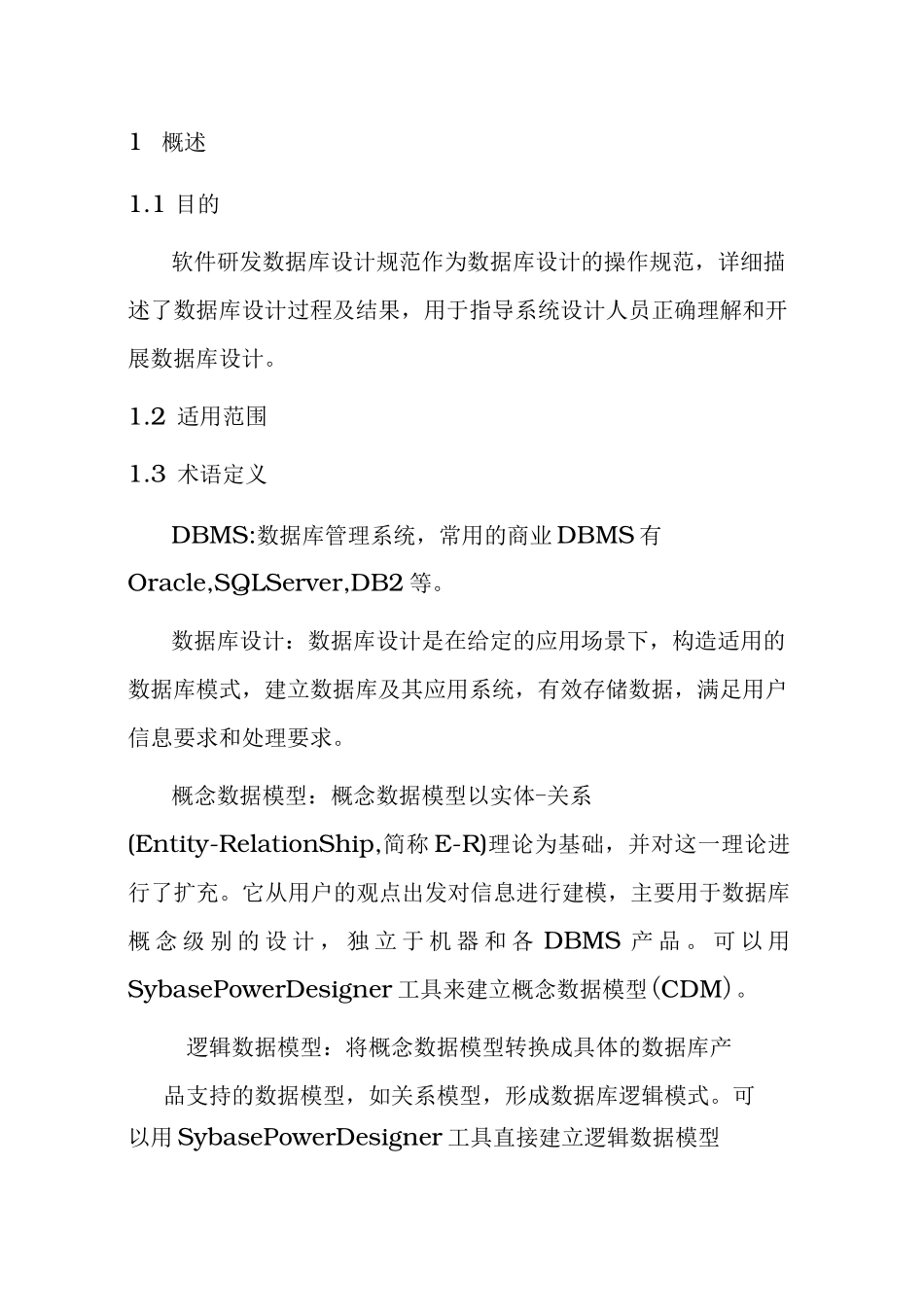

1概述1.1目的软件研发数据库设计规范作为数据库设计的操作规范，详细描述了数据库设计过程及结果，用于指导系统设计人员正确理解和开展数据库设计。1.2适用范围1.3术语定义DBMS:数据库管理系统，常用的商业DBMS有Oracle,SQLServer,DB2等。数据库设计：数据库设计是在给定的应用场景下，构造适用的数据库模式，建立数据库及其应用系统，有效存储数据，满足用户信息要求和处理要求。概念数据模型：概念数据模型以实体-关系(Entity-RelationShip,简称E-R)理论为基础，并对这一理论进行了扩充。它从用户的观点出发对信息进行建模，主要用于数据库概念级别的设计，独立于机器和各DBMS产品。可以用SybasePowerDesigner工具来建立概念数据模型(CDM)。逻辑数据模型：将概念数据模型转换成具体的数据库产品支持的数据模型，如关系模型，形成数据库逻辑模式。可以用SybasePowerDesigner工具直接建立逻辑数据模型(LDM),或者通过CDM转换得到。物理数据模型：在逻辑数据模型基础上，根据DBMS特点和处理的需要，进行物理存储安排，设计索引，形成数据库内模式。可以用SybasePowerDesigner工具直接建立物理数据模型(PDM)，或者通过CDM/LDM转换得到。2数据库设计原则按阶段实施并形成该阶段的成果物一般符合3NF范式要求；兼顾规范与效率使用公司规定的数据库设计软件工具命名符合公司标准和项目标准3数据库设计目标规范性：一般符合3NF范式要求，减少冗余数据。高效率：兼顾规范与效率，适当进行反范式化，满足应用系统的性能要求。紧凑性：例如能用char(10啲就不要用char(20)，提高存储的利用率和系统性能，但同时也要兼顾扩展性和可移植性。易用性：数据库设计清晰易用，用户和开发人员均能容易地理解。4设计过程规范数据库设计过程包括如下阶段：数据分析、概念设计、逻辑设计、物理设计、实施与运行维护。如下图：4.1数据分析阶段在数据分析阶段（一般在项目的需求分析或者系统设计阶段进行），应注意搜集和分析数据相关的内容，并形成相关成果物，包括数据流图和数据字典等，以此作为数据库设计的基础和依据。数据流图从数据传递和加工的角度，以图形的方式刻画数据流从输入到输出的移动变换过程。数据字典则对数据流图中的各种成分进行详细说明，作为数据流图的细节补充。数据字典一般应包括对数据项，数据结构、数据存储和数据处理的说明。数据字典示例:1.数据项条目数据项编号:D01-001数据项名称:凭证编号别名:凭证流水号符号名:PZBH数据类型:数值型长度:4取值范围:1〜9999其余略。2.数据结构条目数据结构编号：DS01-003数据结构名称：会计分录别名：分录简述：记帐凭证的基本组成成分组成：科目代码+借贷方向+金额其余略。3.数据存储条目数据存储编号：F01数据存储名称：记账凭证来源：由凭证处理产生组成：凭证日期+凭证类别+凭证编号+附件张数+｛会计分录｝+制证+主管+审核4.2概念设计阶段4.2.1目的在数据分析的基础上，使用E-R模型技术，将现实世界中的客观对象抽象为实体和关系，形成概念数据模型(CDM)。CDM可以从更高层次地理解系统、以及技术人员可用于和用户交流，和用户达成共识，所以必须完成这一阶段的工作。天数开始时间俱乐部俱乐部名称成立时间部长学号Identifier1教师教龄级别工号Identifier1
