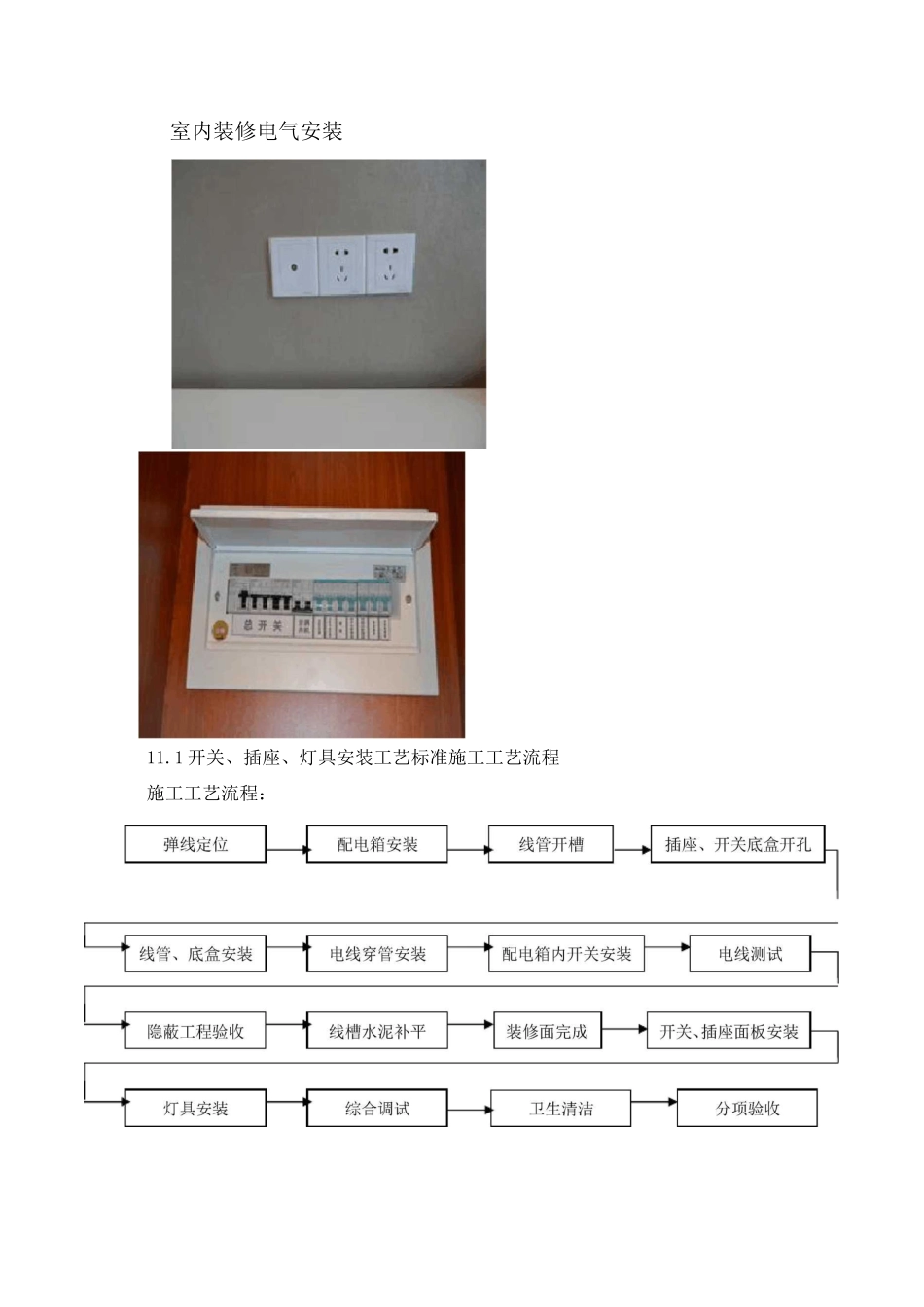

室内装修电气安装11.1开关、插座、灯具安装工艺标准施工工艺流程施工工艺流程：11.2施工要点：1．电器、电料的规格、型号应符合设计及国家现行电器产品标准的有关规定；2．灯具的规格、型号符合设计要求，应有品牌、标识、说明书、质保书等；3.天花吊顶内严禁使用PVC线管代替镀锌钢管，吊顶内灯头线需用金属软管保护，长度不超过1.2m；4.通信系统使用的终端盒，接线盒与配电系统的开关、插座宜选用同一系列产品；5.配电箱户表后应根据室内用电设备的不同功率分别配成供电，大功率家用设备应独立配线安装插座；6.配线时，相线与零线的颜色应不同，同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线；7.根据设计要求、用电设备位置，确定管线走向、标高及开关、插座的位置；8.电源线配线时，所用导线截面积应满足用电设备的最大输出功率；9•暗线敷设必须配管，当管线长度超过15m或有两个直角弯时，应增设拉线盒；10.同一回路电线应穿入同一根管内，但管内总根数不应超过8根，电线总截面积（包括绝缘外皮）不应超过管内截面积的40%；11.不同回路不应穿于同一线管内，且不得在线管内有电线接头；12.电源线与通信线不得穿入同一根管内；13.电源线及插座与电视线及插座的水平间距不应小于500mm；14.电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm；15.穿入配管导线的接头应设在接线盒内，接头搭接牢固，绝缘带包缠均匀紧密；16.安装电源插时，面向插座的左侧应接零线（N）,右侧应接相线（L），中间上方应接保护地线（PE）；17.当吊灯自重在3kg及以上时，应先在顶板上安装后置埋件，然后将灯具固定在后置埋件上，严禁安装在木楔、吊顶龙骨上；18.连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端子上；19.导线间和导线对地间电阻必须大于0.5MQ；20.强、弱电箱应统一安装在隐蔽性较强的位置；21.厨房、卫生间应安装防溅插座，开关已安装在门外开侧的墙体上；22.吊顶内镀锌钢管应设独立固定吊支架，金属电钢管束节应作电气跨接，穿线前管口护套要齐全；23.接地良好，需接地或接零的灯具金属外壳要由接地螺栓连接，使用安全；24.吊灯、装饰灯需预留线路，方便业主后期安装；25.电气、灯具等设备应做好成品保护。11.3质量标准：1.电器、电料的安装完好，材料外观不应有破损，附件、备件齐全；2.金属电线保护管及接线盒外观不应有折扇和裂缝，管内无毛刺，管口应平整；3.开关、插座、配电箱、门铃等安装应符合设计要求，位置正确、牢固、平整、无歪斜、无破损、无划伤、无污染等现象，周边无缝隙、收口美观；4.配电箱内回路划分符合设计要求，开关回路标识正确、齐全、清晰，断路器没有内陷，箱体接地良好；5.通电测试：漏电开关短路保护，过载保护动作可靠；6.配电箱无污染生锈，箱门开关顺畅、自如、关闭严密；7.同一室内的电源、电话、电视等插座面板应在同一水平标高上，高差应小于5mm,并列面板高差小于0.5mm,垂直度小于0.5mm；8.电源插座底边距地宜为300mm,平开关板底边距地宜为1400mm；9.灯具安装位置尺寸符合设计要求，安装必须牢固，横平竖直，使用功能正常；10．灯具及配件完整无破损、损伤、变形、涂层脱落、灯罩破裂，污染等缺陷。一、施工准备1.材料要求1)各型开关：规格型号必须符合设计要求，并有产品合格证。2)各型插座、规格型号必须符合设计要求，并有产品合格证。3)其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。2.主要机具：1)红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。2)手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。3.作业条件1)各种管路、盒子已经敷设完毕。盒子收口平整。2)线路的导线已穿完，并已做完绝缘摇测。3)墙面的浆活、油漆及壁纸等内装修工作均已完成。二、操作工艺1.工艺流程清理f接线f安装2.清理用錾子轻轻地将盒子内残存的灰块剔掉，同时将其他杂物一并清出盒外，再用湿布将盒内灰尘擦净。3.结线1)一般接线规定：a.开关结线同一场所的开关切断位置一致，且操作灵活，...
