2021智慧树知到工程制图基础章节测试答案VIP免费

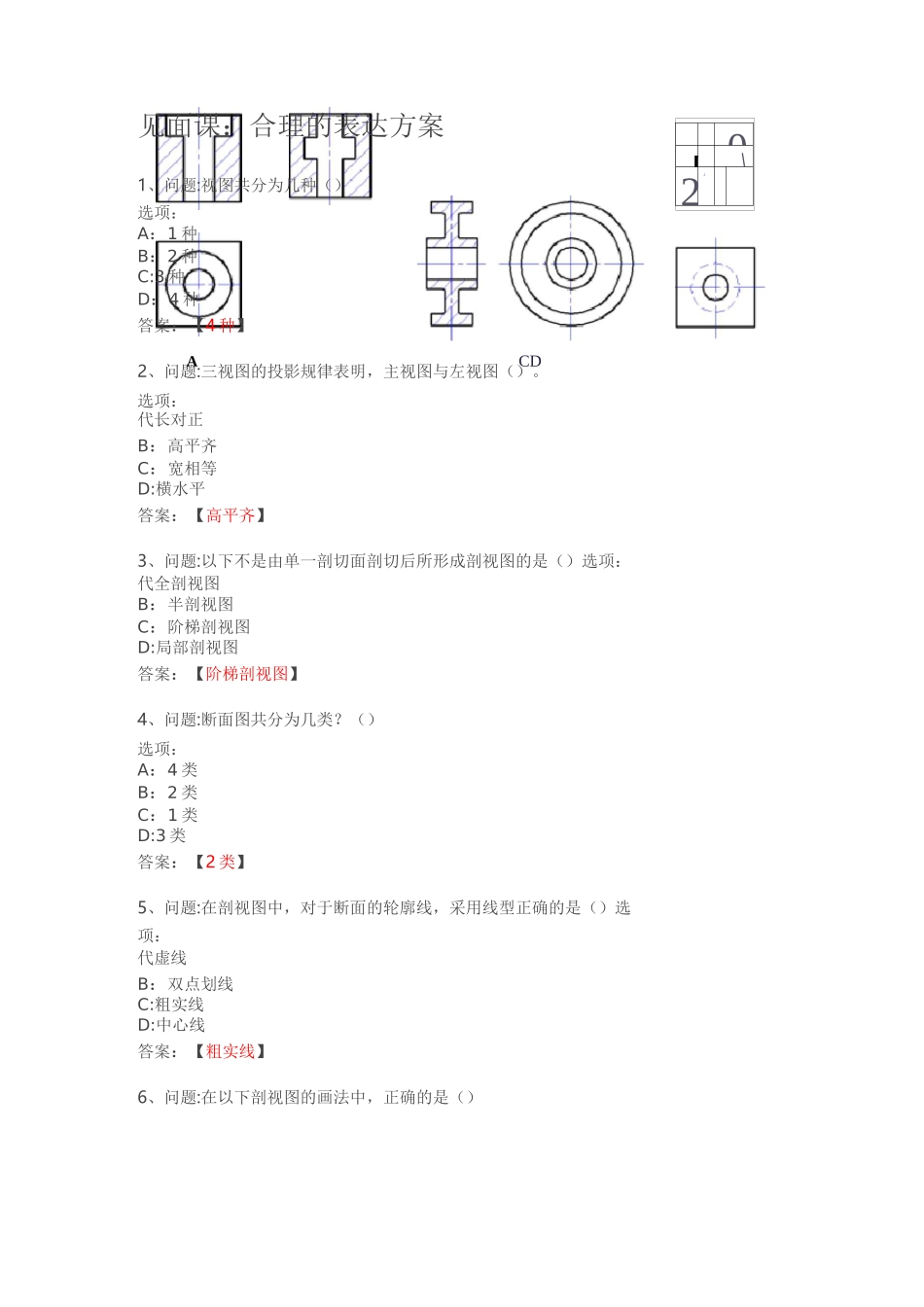

见面课：合理的表达方案1、问题:视图共分为几种（）选项：A：1种B：2种C:3种D：4种答案：【4种】2、问题:三视图的投影规律表明，主视图与左视图（）。选项：代长对正B：高平齐C：宽相等D:横水平答案：【高平齐】3、问题:以下不是由单一剖切面剖切后所形成剖视图的是（）选项：代全剖视图B：半剖视图C：阶梯剖视图D:局部剖视图答案：【阶梯剖视图】4、问题:断面图共分为几类？（）选项：A：4类B：2类C：1类D:3类答案：【2类】5、问题:在剖视图中，对于断面的轮廓线，采用线型正确的是（）选项：代虚线B：双点划线C:粗实线D:中心线答案：【粗实线】6、问题:在以下剖视图的画法中，正确的是（）A0[\2JCD选项：代AB：BC：CD：D答案：【D】7、问题:重合断面图的轮廓线所用线型是（）选项：代细实线B：中心线C：粗实线D:点划线答案：【细实线】&问题:在剖视图的画法中，以下说法正确的是（）选项：代剖视图就是把物体真实剖开后所画的视图B：半剖视图就是将物体假想剖开一半所画的视图C：在画剖视图时，通常需要标注，特殊情况下可以部分或者完全省略标注D:—个视图上局部剖视图的数量没有限制答案：【在画剖视图时，通常需要标注，特殊情况下可以部分或者完全省略标注】9、问题:移出断面图的轮廓线通常用细实线绘制。选项：代对B：错答案：【错】10、问题:在选择机件的合理表达方案时，要根据其结构特征确定具体采用视图或者剖视图以及图形的数量。选项：代对B：错答案：【对】见面课：工程实践应用1、问题:除管螺纹外，通常所说的螺纹的公称直径是指螺纹（）的基本尺寸。选项：代中径B：大径C：内螺纹的顶径D:外螺纹的底径答案：【大径】2、问题：（）是表示零件的形状结构、尺寸大小和技术要求的图样。选项：代零件图B:装配图C：展开图D:轴侧图答案：【零件图】3、问题:轴套类零件的加工，大部分工序是在车床或磨床上进行，因此一般将其轴线（）放置画出主视图。选项：A:垂直B:水平C倾斜D:任意位置答案：【水平】4、问题:一张完整的装配图主要包括以下内容：一组视图、（）、技术要求、标题栏、明细栏。选项：代全部尺寸B:必要尺寸C:一个尺寸D:任意尺寸答案：【必要尺寸】5、问题:在装配图的明细栏中填写零件序号时，为便于补充编排序号时被遗漏的零件，一般应（）。选项：代由左向右排列B：由右向左排列C：由上向下排列D:由下向上排列答案：【由下向上排列】6、问题:螺纹画法中注意三条线，牙顶（），牙底（），螺纹终止线（）。选项：代细实线，粗实线，粗实线B：细实线，细实线，粗实线C：粗实线，细实线，粗实线D:粗实线，粗实线，细实线答案：【粗实线，细实线，粗实线】见面课：投影知识应用1、问题:在下列四种说法中，选择一种正确的答案。（）1叮-选项：代AB是水平线，BC是一般位置直线，CD是正平线B：AB是正垂线，BC是铅垂线，CD是侧垂线C：AB是侧平线，BC是一般位置直线，CD是水平线D:AB是正平线，BC是侧平线，CD是水平线答案：【AB是正垂线，BC是铅垂线，CD是侧垂线】2、问题:选择正确的侧面投影（）4、问题:下图中平面ABCD为选项:A:aB:bC:cD:d答案：【c】3、问题:图形上标注的尺寸数字表示（）选项：代画图的尺寸B:随比例变化的尺寸C:机件的实际尺寸D:图线的长度尺寸答案：【机件的实际尺寸】选项：代侧平面B：铅垂面C：正平面D:—般位置平面答案：【铅垂面】5、问题:在下列四种说法中，选择一种正确的答案。（）选项：代平面ABCDEFGH是正平面，直线EF是水平线，直线FG是铅垂线B：平面ABCDEFGH是正平面，直线EF是水平线，直线FG是侧平线C：平面ABCDEFGH是一般位置平面，直线EF是水平线，直线FG是铅垂线D:平面ABCDEFGH是一般位置平面，直线EF是水平线，直线FG是侧平线答案：【平面ABCDEFGH是一般位置平面，直线EF是水平线，直线FG是侧平线】6、问题:选出正确的侧面投影（）选项:A:AB：BC:CD:D答案：【B】7、问题:选出正确的侧面投影选项：A.AB：BC：CD：D答案：【A】&问题:在下列四种说法中，选择一种正确的答案。（）选项：代平面A是水平面，平面B是铅垂面，平面C是侧平面，平面D是正垂面；B：平面A是正垂面，平面B是铅垂面，平面C是侧平面，平面D是正垂面；C：平面A是水...
