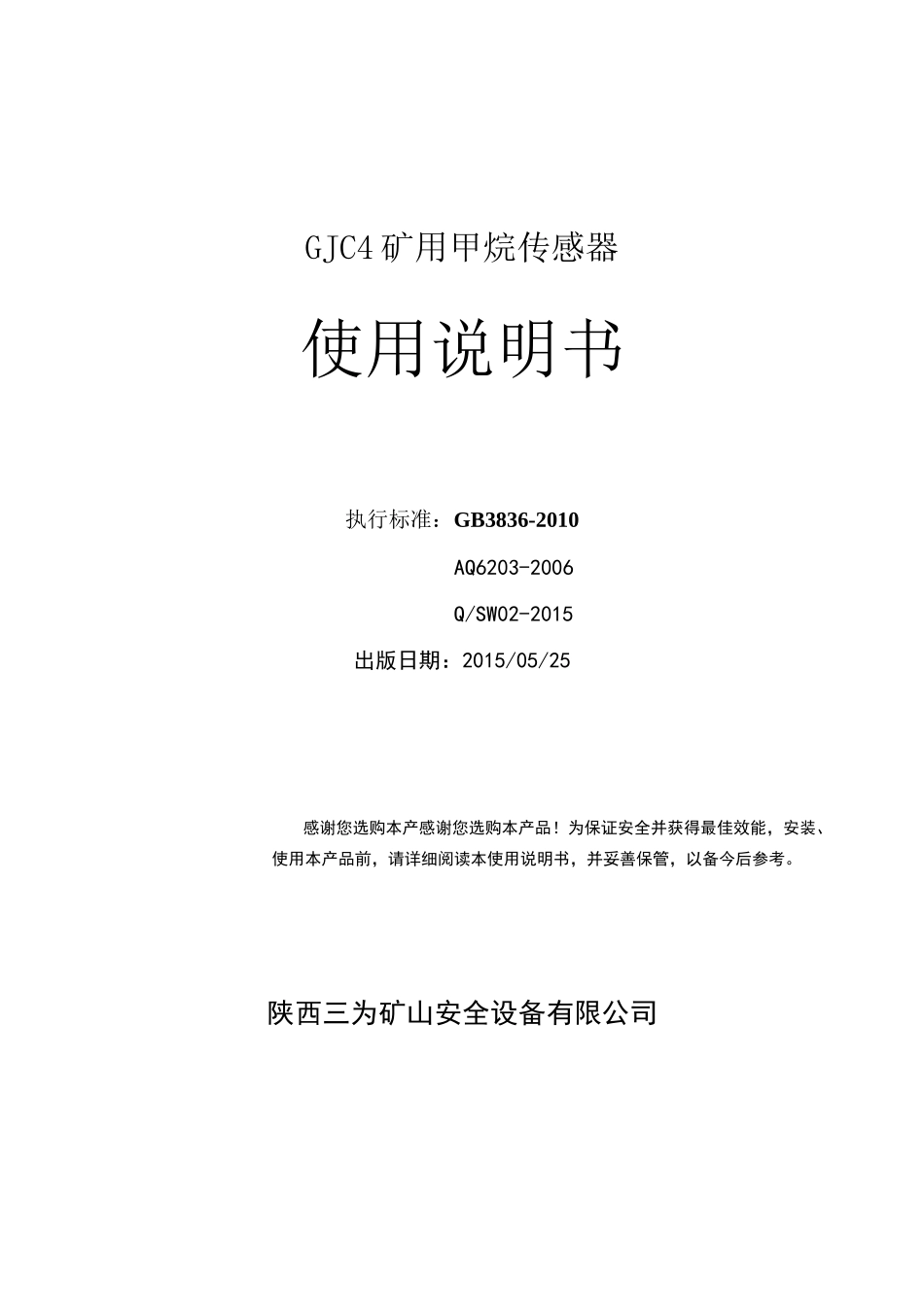

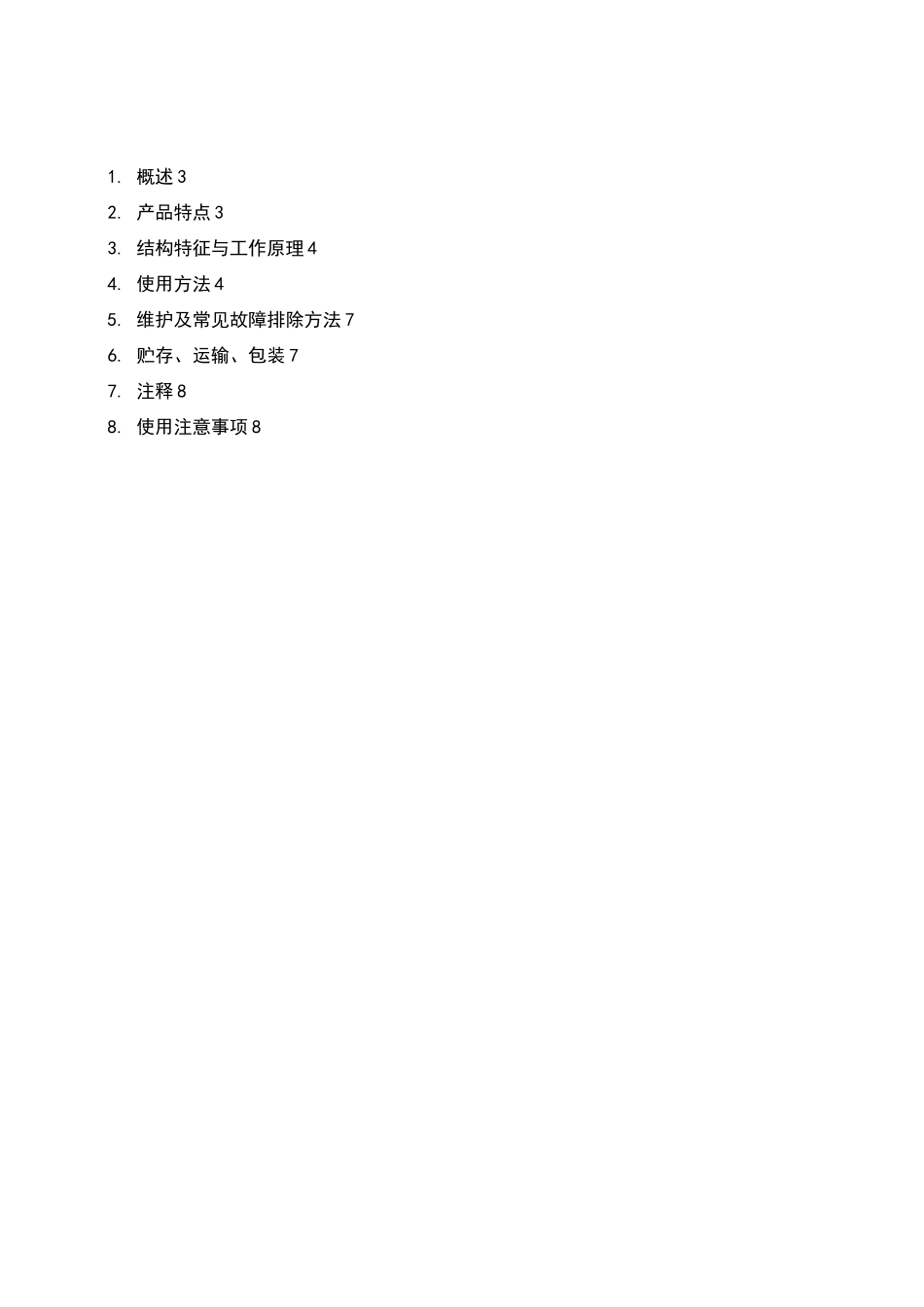

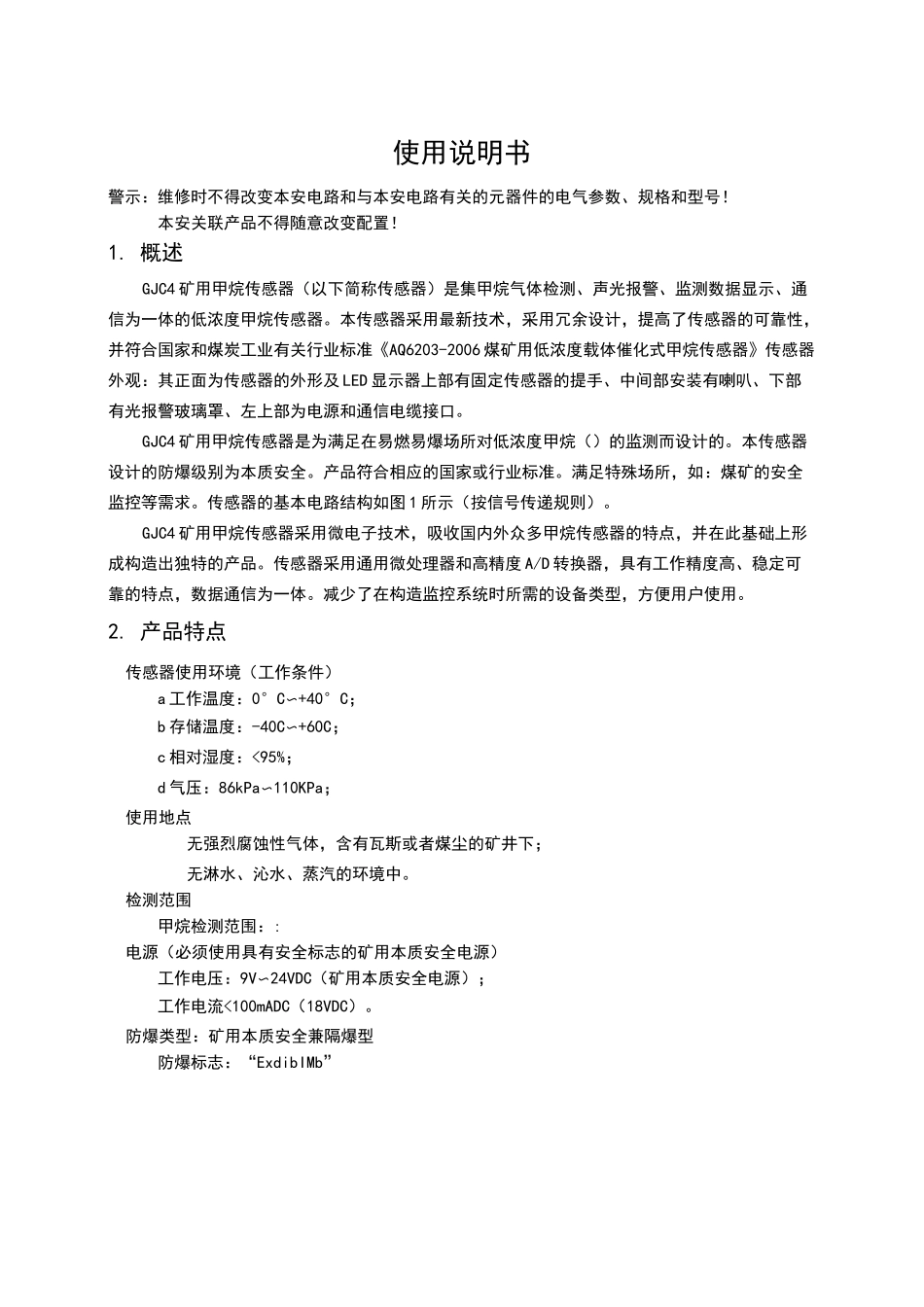

GJC4矿用甲烷传感器使用说明书执行标准：GB3836-2010AQ6203-2006Q/SW02-2015出版日期：2015/05/25感谢您选购本产感谢您选购本产品！为保证安全并获得最佳效能，安装、使用本产品前，请详细阅读本使用说明书，并妥善保管，以备今后参考。陕西三为矿山安全设备有限公司1.概述32.产品特点33.结构特征与工作原理44.使用方法45.维护及常见故障排除方法76.贮存、运输、包装77.注释88.使用注意事项8使用说明书警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本安关联产品不得随意改变配置！1.概述GJC4矿用甲烷传感器（以下简称传感器）是集甲烷气体检测、声光报警、监测数据显示、通信为一体的低浓度甲烷传感器。本传感器采用最新技术，采用冗余设计，提高了传感器的可靠性，并符合国家和煤炭工业有关行业标准《AQ6203-2006煤矿用低浓度载体催化式甲烷传感器》传感器外观：其正面为传感器的外形及LED显示器上部有固定传感器的提手、中间部安装有喇叭、下部有光报警玻璃罩、左上部为电源和通信电缆接口。GJC4矿用甲烷传感器是为满足在易燃易爆场所对低浓度甲烷（）的监测而设计的。本传感器设计的防爆级别为本质安全。产品符合相应的国家或行业标准。满足特殊场所，如：煤矿的安全监控等需求。传感器的基本电路结构如图1所示（按信号传递规则）。GJC4矿用甲烷传感器采用微电子技术，吸收国内外众多甲烷传感器的特点，并在此基础上形成构造出独特的产品。传感器采用通用微处理器和高精度A/D转换器，具有工作精度高、稳定可靠的特点，数据通信为一体。减少了在构造监控系统时所需的设备类型，方便用户使用。2.产品特点传感器使用环境（工作条件）a工作温度：0°C〜+40°C；b存储温度：-40C〜+60C；c相对湿度：<95%；d气压：86kPa〜110KPa；使用地点无强烈腐蚀性气体，含有瓦斯或者煤尘的矿井下；无淋水、沁水、蒸汽的环境中。检测范围甲烷检测范围：:电源（必须使用具有安全标志的矿用本质安全电源）工作电压：9V〜24VDC（矿用本质安全电源）；工作电流<100mADC（18VDC）。防爆类型：矿用本质安全兼隔爆型防爆标志：“ExdibIMb”产品型号命名：GJC4甲烷测量范围：％CH4匚原理为催化甲烷传感器3.结构特征与工作原理传感器基本工作原理图1产品基本电路原理结构图在本传感器启动后，一分钟以内时，系统进行自检；超过30s后进行正常的运行。微处理器按顺序可以将气体传感元件检测到的数值，转换为实值，分别与报警门限和断电门限进行比对，当任何一个传感元件的实时数据大于第一报警门限时启动报警灯及喇叭；在报警发生后，当两个通道的甲烷检测实时数据都小于报警门限且稳定一分钟后，报警解除、报警指示灯熄灭，系统恢复到正常工作状态。主要技术指标甲烷测量范围：〜％;报警点可调：出厂报警点设置在%;工作电源1、工作电压：9V〜24VDC,2、工作电流：w50mADC。响应时间J）：传感器的响应时间不大于20S。本安参数：Ui：,li：392mA,Li：33uH,Ci：0|dF；外形尺寸及重量外形尺寸（长X宽X高）：119mmX60mmX240mm。重量：约1kg。4.使用方法传感器的接线方法传感器电源的接线方法航空插头1、2分别接入本安电源DC9-24V正端和负端，通电后即可看到传感器LED显示器工作,当没有其它特殊符号出现时,表示传感器工作正常。传感器通信线的接线方法在航空插头的1接电源的正、2接电源的负（公共端），3接入频率信号的正端、4不接。数码管显示的说明本传感器有一个能显示4位数字的8段数码管显示器，传感器将检测的数据显示到显示器上，在正常运行状态，此数码管显示的是甲烷的测量值，在检修状态下（打开机盖），可以用按键（用4键），巡查这些数据（也可在正常工作状态通过上位机发布命令，转换显示状态）。显示数据的类型本传感器可以显示如下数据（按顺序）：正常状态：传感器运行过程中显示或者正常数值。甲烷传感元件检测的甲烷数据；数据显示格式为，表示被测甲烷值为％;显示器的数据显示规则在正常运行状态下，显示器显示的是甲烷检测数据；在甲烷数值超过定值时，大于第一报警定值时白灯闪亮，大于第二报警定值时白灯闪亮；传感器的检测功能甲烷检测本传感器可以配置一到...
