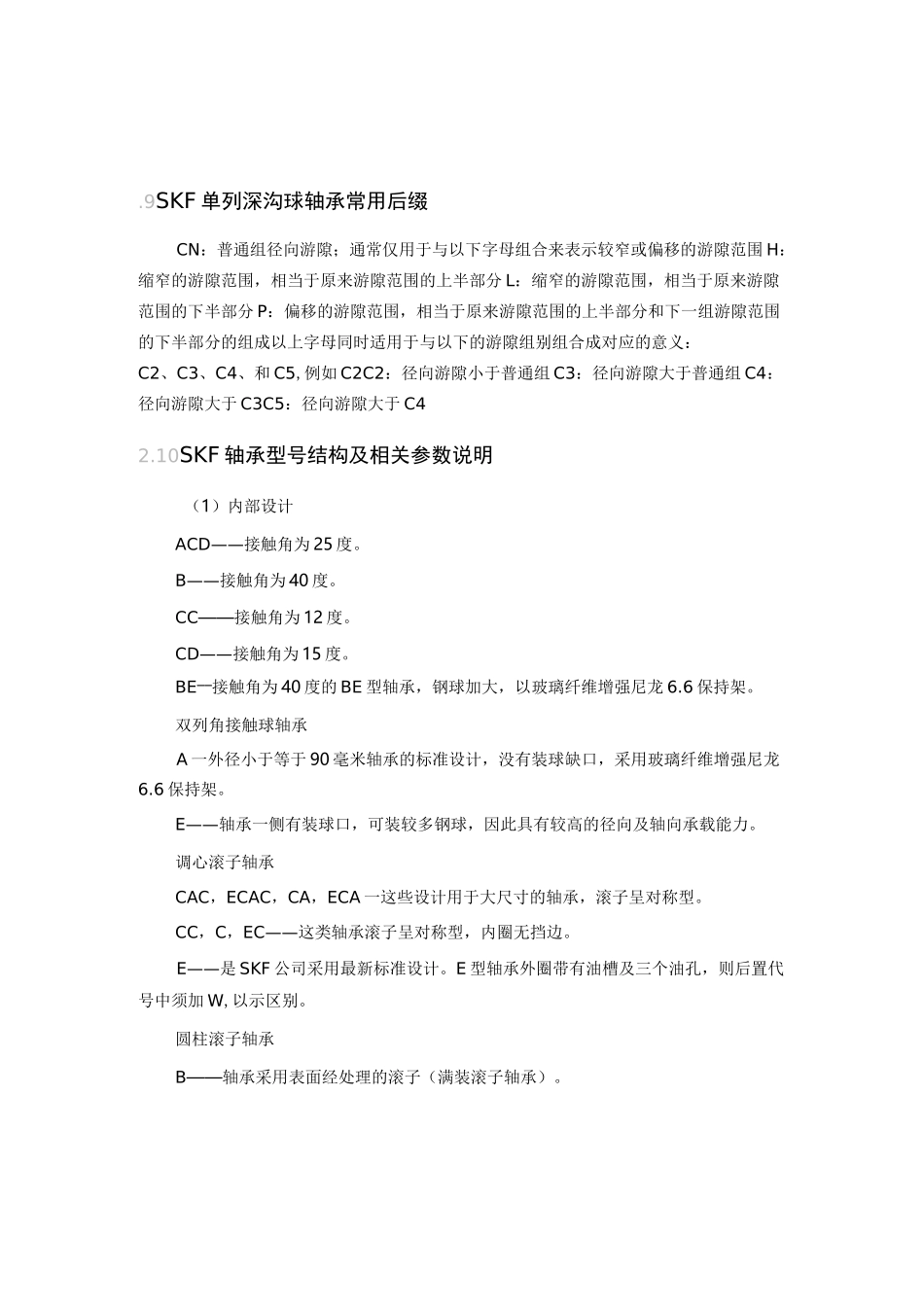

.9SKF单列深沟球轴承常用后缀CN：普通组径向游隙；通常仅用于与以下字母组合来表示较窄或偏移的游隙范围H：缩窄的游隙范围，相当于原来游隙范围的上半部分L：缩窄的游隙范围，相当于原来游隙范围的下半部分P：偏移的游隙范围，相当于原来游隙范围的上半部分和下一组游隙范围的下半部分的组成以上字母同时适用于与以下的游隙组别组合成对应的意义：C2、C3、C4、和C5,例如C2C2：径向游隙小于普通组C3：径向游隙大于普通组C4：径向游隙大于C3C5：径向游隙大于C42.10SKF轴承型号结构及相关参数说明（1）内部设计ACD——接触角为25度。B——接触角为40度。CC——接触角为12度。CD——接触角为15度。BE――接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6保持架。双列角接触球轴承A一外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架。E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。调心滚子轴承CAC，ECAC，CA，ECA一这些设计用于大尺寸的轴承，滚子呈对称型。CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。E——是SKF公司采用最新标准设计。E型轴承外圈带有油槽及三个油孔，则后置代号中须加W,以示区别。圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。CA,CB,CC——通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA）,正常（CB）,较大（CC）。-2F外球面球轴承两侧带甩尘挡圈。-2FF外球面球轴承两侧带组合甩尘挡圈。G——通用配对单列角接触球轴承。面对面或背靠背排列时，轴承内有一定的安装前预载荷。GA一面对面，背靠背排列时，轴承内有较轻的预载荷。GB——面对面，背靠背排列时，轴承内有中等预载荷。GC——面对面，背靠背排列时，轴承内有较重的预载荷。K一圆锥孔，锥度1：12。K30——圆锥孔，锥度1：30。-LS——轴承一面具有接触式密封，内圈无密封凹槽。-2LS——轴承两面具有LS密封。N——轴承外圈上有止动槽。NR——轴承外圈上有止动槽并有止动环。N2——外圈倒角上有两个直径方向上相对的槽口。PP——轴承（支承滚轮轴承，凸轮随动轴承）两面具有接触式密封。RS——轴承（滚针轴承）一面具有合成橡胶或聚氨基甲酸酯接触式密封。-RS1——轴承一面具有衬钢板合成橡胶接触式密封。-2RS1——轴承两面具有RS1密封。-2RS——轴承（滚针轴承）两面具有RS密封。-RZ——轴承一面具有衬钢板合成橡胶的低摩擦密封。-2RZ——轴承两面具有RZ密封。X——1.基本尺寸经修正以符合ISO标准；2.柱形滚动面（支承滚轮轴承，凸轮随动轴承）。Z——轴承一面具有防尘盖（非摩擦密封）。-2Z——轴承两面具有防尘盖。-ZN——轴承一面具有防尘盖，另一面外圈上有止动槽。-2ZN——轴承两面具有防尘盖，外圈有止动槽。-2NR——同-ZN,且带有止动环。-2ZNR一同-2ZN,且带有止动环。（3）保持架为了表明轴承中保持架的引导方式，保持架的后置代号之后可加字母A或B。A表示保持架由外圈引导；B表示保持架由内圈引导。无表示的保持架由滚动体引导。F—-钢或特殊铸铁制实体保持架。J—-钢板冲压成形保持架。M—轻合金实体保持架。MP-黄铜实体保持架。P—-玻璃纤维尼龙6.6模注保持架TN-一工程塑料模注保持架。Y—-铜板冲压成形保持架。V—-满滚子轴承（无保持架）。VH——由非分离型滚子组合件构成的满滚子轴承（圆柱滚子轴承）。（4）其他特性1）公差等级/CLN——相当于ISO公差等级6X,用于公制圆锥滚子轴承（宽度公差有降低）。/CL0——相当于ISO0级公差，用于英制圆锥滚子轴承。/CL3——相当于ISO3级公差，用于英制圆锥滚子轴承。/CL7A一符合差速器轴承配置标准的圆锥滚子轴承。/CL7C——符合差速器轴承配置特殊标准的圆锥滚子轴承。/P4——尺寸及旋转精度符合ISO4级公差（比P5精度）。/P4A—尺寸精度符合ISO4级公差，旋转精度相当于AFBMA标准ABEC9级。/P5——...
