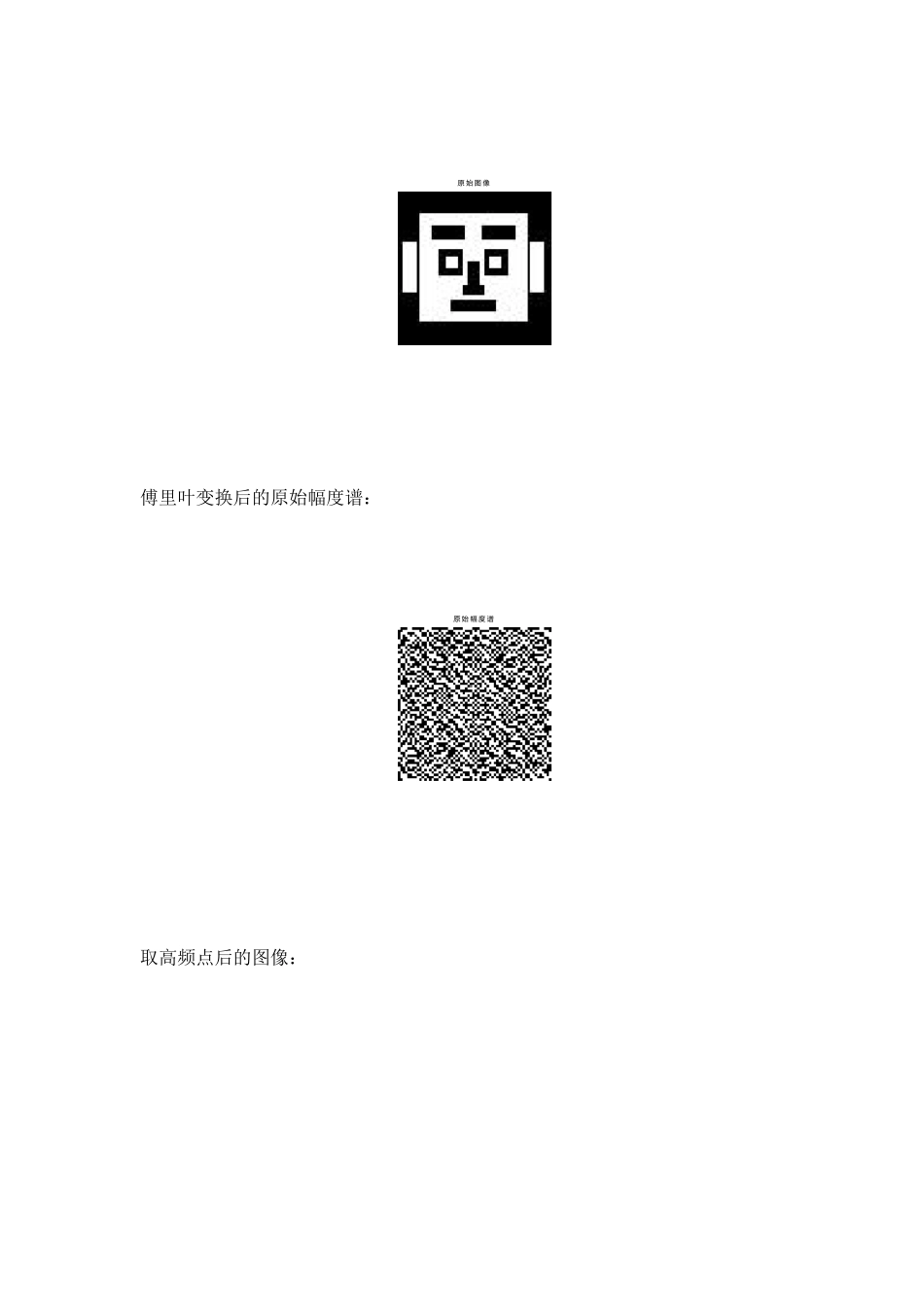

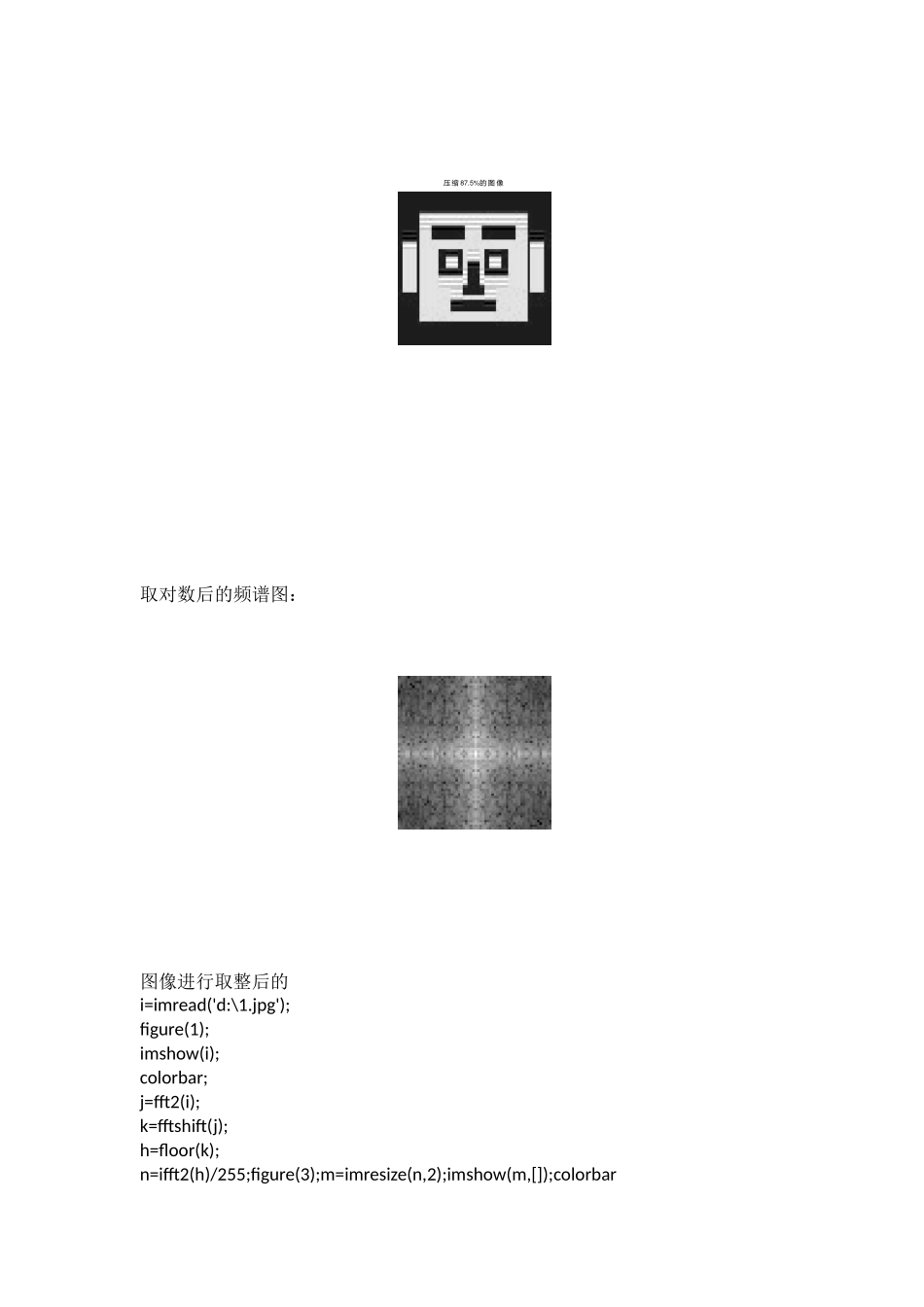

DSP实验进度汇报组员:汪张扬、任艳波、陈雪松、谢聪、沈旭任务分配:汪张扬由于考G,上周没有任务,沈旭负责自制二值图像的处理,陈雪松和谢聪负责其他图片的处理,任艳波负责搜集图像压缩评价的相关材料以下为简要概括:读入图像进行傅里叶变换和压缩原始程序:a=imread('d:\1.jpg');b=figure;imshow(a);title('原始图像');F=fft2(a);F_mm=abs(F);figure;imshow(F);title('原始幅度谱');Fshift=fftshift(F);F_m=abs(Fshift);figure;imshow(F_m);title('幅度谱');F_p=angle(Fshift);figure;imshow(F_p);title('相位谱');T=@fft2;B1=blkproc(a,[88],T);%将图像分块为8×8矩阵进行处理figure;imshow(a);title('原始图像');mask=[1000000001000000001000000001000000000000000001000000001000000001];%与该矩阵相乘去掉中间行,即高频部分B2=blkproc(B1,[88],'P1*x',mask);fun=@ifft2;F3=blkproc(B2,[88],fun);F=mat2gray(F3);figure;imshow(F);title('压缩87.5%的图像');刚开始的原始图像:原始图像傅里叶变换后的原始幅度谱:原始幅度谱取高频点后的图像:87.5%压缩的图像取对数后的频谱图:图像进行取整后的i=imread('d:\1.jpg');figure(1);imshow(i);colorbar;j=fft2(i);k=fftshift(j);h=floor(k);n=ifft2(h)/255;figure(3);m=imresize(n,2);imshow(m,[]);colorbar-0.8-0.6-0.4-0.200.20.40.60.8取小幅值为零:i=imread('d:\1.jpg');figure(1);imshow(i);colorbar;j=fft2(i);k=fftshift(j);k(abs(k)<1)=0;g=ifft2(k)/255;figure(2);h=imresize(g,2);imshow(h);colorbar00.10.20.30.40.50.60.70.80.91结论:二维黑白图像的压缩主要有三种方式:取整,让小幅值为零,或者利用矩阵的变换只取某些变换后的值进行重建,如矩阵的左上角为低频部分,取它即可。取整重建将黑色部分变白了,小幅值变换将白色部分变黑了。二、实验前后的结构比较(一)、自然景观(1)、原图:(2)、更改DFT系数为整数,做IDFT观察图像的变化更改DFT系数为整数figure2更改后时域与原时域的误差为0(3)、更改小幅值的DFT系数为0,做IDFT变化观察图像的变化更改小幅度频谱系数为0figure3更改后时域与原时域的误差为1471.6806242515此处取频谱虚实部中最大值的0.0005作为取零的阈值。(二)、人物照片(1)、原图(2)、更改DFT系数为整数,做IDFT观察图像的变化更改DFT系数为整数figure2更改后时域与原时域的误差为0(3)、更改小幅值的DFT系数为0,做IDFT变化观察图像的变化更改小幅度频谱系数为0figure3更改后时域与原时域的误差为1349.14370621138此处取频谱虚实部中最大值的0.0005作为取零的阈值。(三)、卡通图片(1)、原图(2)更改DFT系数为整数,做IDFT观察图像的变化更改DFT系数为整数:figure2更改后时域与原时域的误差为0(3)、更改小幅值的DFT系数为0,做IDFT变化观察图像的变化更改小幅度频谱系数为0figure3更改后时域与原时域的误差为2546.07530759797此处取频谱虚实部中最大值的0.0005作为取零的阈值。三、实验分析与说明(1)、实验中图片频谱中的小幅度部分需要探讨,此处取的是最大值的0.0005倍。(2)、实验中原图取自jpg格式的rgb彩色图。(3)、实验的结果图也已jpg格式存储(4)、jpg格式本身就是采用了频谱取整取零技术。四、实验结论(1)、实验中小幅度的阈值不能取得太大,否则图片会失真。本次试验去的是0.0005倍,出现较明显的失真;实验中发现取为0.0001,就几乎看不出失真。(2)、关于频谱取整,我想应该是要将4字节的double变成2字节的int,可以节省约50%的存储空间。而且从本次实验可以看出频谱取整几乎不失真。(3)、关于频谱小幅度取零,这个阈值需要根据具体图片来确定,或者寻找自适应的阈值;以为它对图片的失真度和压缩率也起主要作用。阈值太小,越不容易失真,但要压缩率也越小;阈值太大,越容易失真,但压缩率也越大。(4)、自然景观、人物照片、卡通图片这三类对同意阈值的敏感度不同;下附实验代码:下面是对对片的处理的全部代码,图片名K1.jpg为待处理的图片;%2)更改DFT系数为整数,做IDFT观察图像的变化;%3)更改小幅值的DFT系数为0,做IDFT变化观...
