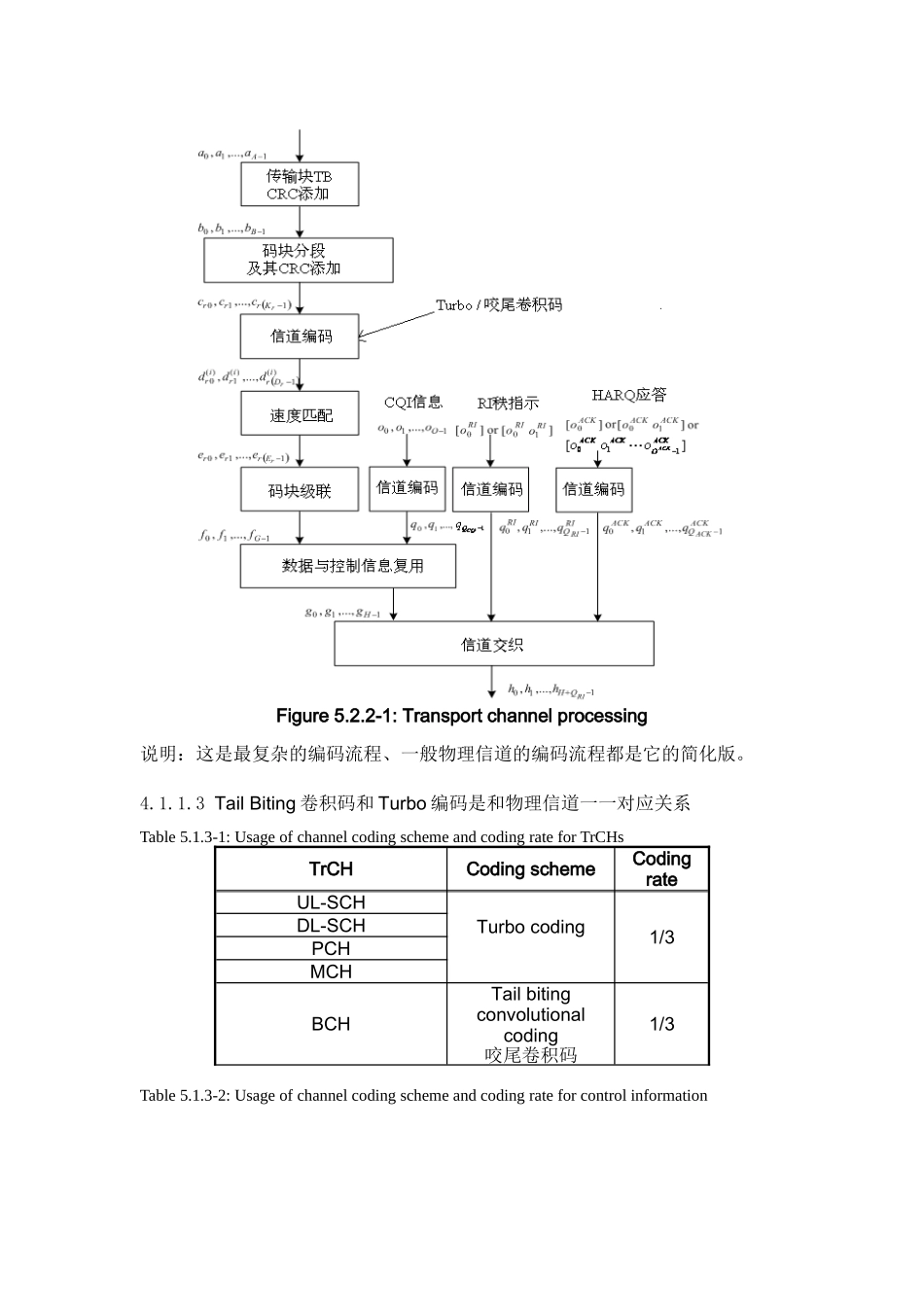

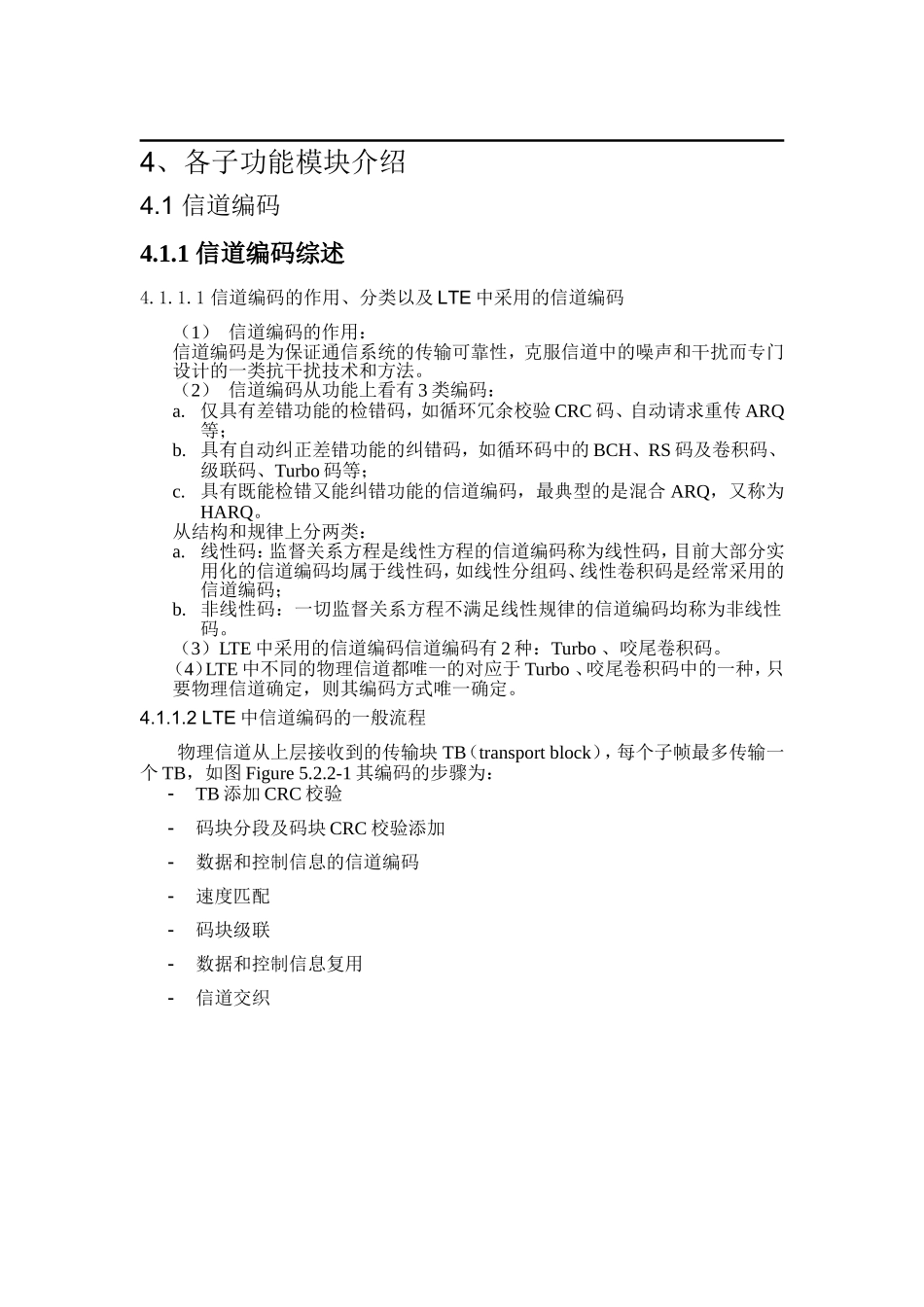

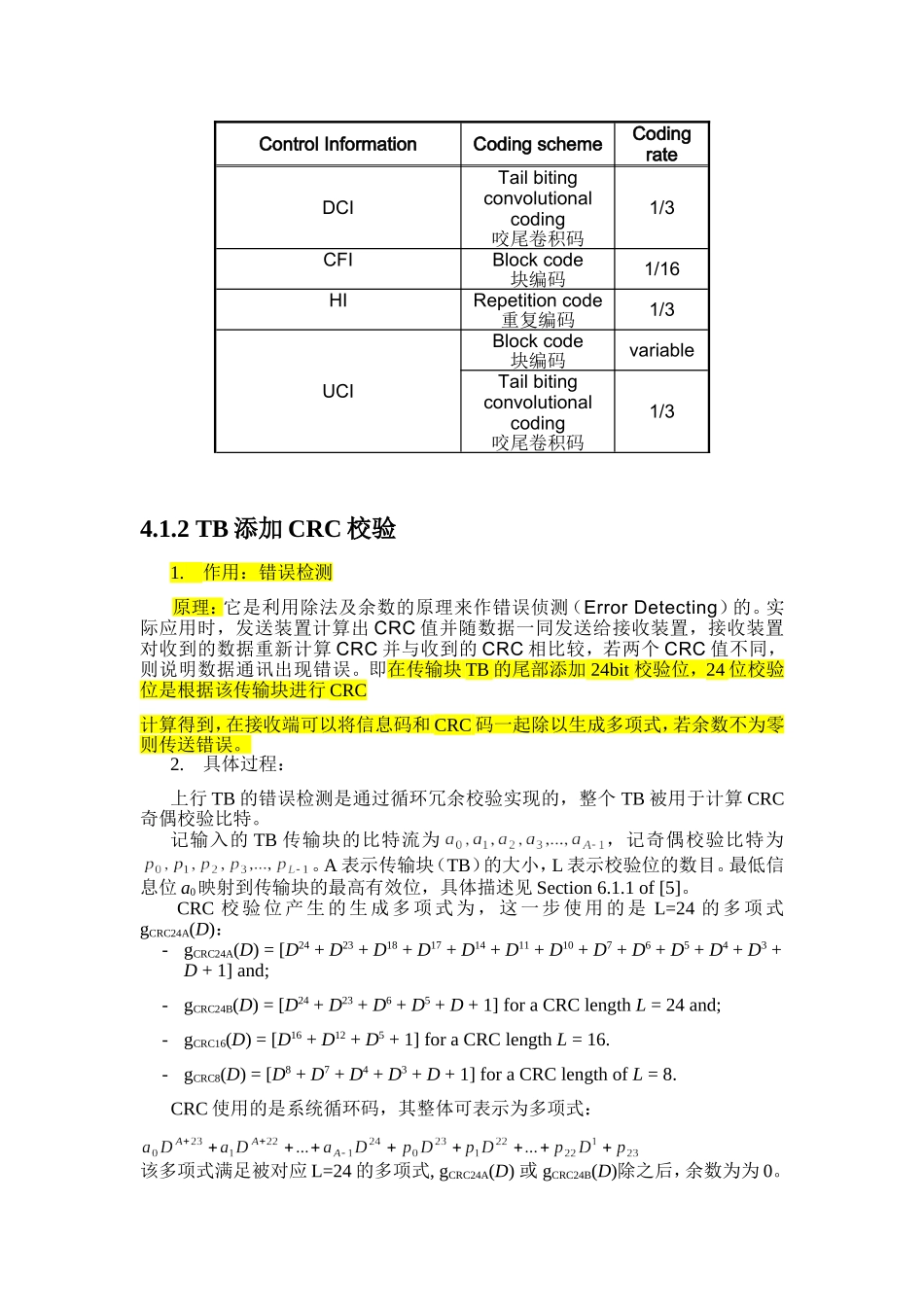

4、各子功能模块介绍4.1信道编码4.1.1信道编码综述4.1.1.1信道编码的作用、分类以及LTE中采用的信道编码（1）信道编码的作用：信道编码是为保证通信系统的传输可靠性，克服信道中的噪声和干扰而专门设计的一类抗干扰技术和方法。（2）信道编码从功能上看有3类编码：a.仅具有差错功能的检错码，如循环冗余校验CRC码、自动请求重传ARQ等；b.具有自动纠正差错功能的纠错码，如循环码中的BCH、RS码及卷积码、级联码、Turbo码等；c.具有既能检错又能纠错功能的信道编码，最典型的是混合ARQ，又称为HARQ。从结构和规律上分两类：a.线性码：监督关系方程是线性方程的信道编码称为线性码，目前大部分实用化的信道编码均属于线性码，如线性分组码、线性卷积码是经常采用的信道编码；b.非线性码：一切监督关系方程不满足线性规律的信道编码均称为非线性码。（3）LTE中采用的信道编码信道编码有2种：Turbo、咬尾卷积码。（4）LTE中不同的物理信道都唯一的对应于Turbo、咬尾卷积码中的一种，只要物理信道确定，则其编码方式唯一确定。4.1.1.2LTE中信道编码的一般流程物理信道从上层接收到的传输块TB（transportblock），每个子帧最多传输一个TB，如图Figure5.2.2-1其编码的步骤为：TB添加CRC校验码块分段及码块CRC校验添加数据和控制信息的信道编码速度匹配码块级联数据和控制信息复用信道交织Figure5.2.2-1:Transportchannelprocessing说明：这是最复杂的编码流程、一般物理信道的编码流程都是它的简化版。4.1.1.3TailBiting卷积码和Turbo编码是和物理信道一一对应关系Table5.1.3-1:UsageofchannelcodingschemeandcodingrateforTrCHsTrCHCodingschemeCodingrateUL-SCHTurbocoding1/3DL-SCHPCHMCHBCHTailbitingconvolutionalcoding咬尾卷积码1/3Table5.1.3-2:UsageofchannelcodingschemeandcodingrateforcontrolinformationControlInformationCodingschemeCodingrateDCITailbitingconvolutionalcoding咬尾卷积码1/3CFIBlockcode块编码1/16HIRepetitioncode重复编码1/3UCIBlockcode块编码variableTailbitingconvolutionalcoding咬尾卷积码1/34.1.2TB添加CRC校验1.作用：错误检测原理：它是利用除法及余数的原理来作错误侦测（ErrorDetecting）的。实际应用时，发送装置计算出CRC值并随数据一同发送给接收装置，接收装置对收到的数据重新计算CRC并与收到的CRC相比较，若两个CRC值不同，则说明数据通讯出现错误。即在传输块TB的尾部添加24bit校验位，24位校验位是根据该传输块进行CRC计算得到，在接收端可以将信息码和CRC码一起除以生成多项式，若余数不为零则传送错误。2.具体过程：上行TB的错误检测是通过循环冗余校验实现的，整个TB被用于计算CRC奇偶校验比特。记输入的TB传输块的比特流为，记奇偶校验比特为。A表示传输块（TB）的大小，L表示校验位的数目。最低信息位a0映射到传输块的最高有效位，具体描述见Section6.1.1of[5]。CRC校验位产生的生成多项式为，这一步使用的是L=24的多项式gCRC24A(D)：-gCRC24A(D)=[D24+D23+D18+D17+D14+D11+D10+D7+D6+D5+D4+D3+D+1]and;-gCRC24B(D)=[D24+D23+D6+D5+D+1]foraCRClengthL=24and;-gCRC16(D)=[D16+D12+D5+1]foraCRClengthL=16.-gCRC8(D)=[D8+D7+D4+D3+D+1]foraCRClengthofL=8.CRC使用的是系统循环码，其整体可表示为多项式：该多项式满足被对应L=24的多项式,gCRC24A(D)或gCRC24B(D)除之后，余数为为0。yieldsaremainderequalto0whendividedbygCRC16(D),andthepolynomial:yieldsaremainderequalto0whendividedbygCRC8(D).添加CRC之后的比特流可表示为,其中B=A+L。ak和bk的关系为：fork=0,1,2,…,A-1fork=A,A+1,A+2,...,A+L-1.传输块TB的CRC添加模块的输入参数为：，比特流gCRC24A(D)=[D24+D23+D18+D17+D14+D11+D10+D7+D6+D5+D4+D3+D+1]生成多项式，已定传输块TB的CRC添加模块的输出参数为：，输出比特流4.1.3码块分段及码块CRC校验添加如果传输块TB添加24bitsCRC后，如果长度超过6144位，则需要分段，分成多个长度小于6144的码块，每个码块的长度根据协议重新定义（不一定长度相等）。然后在对每个码块重新进行CRC计算添加24bits...
