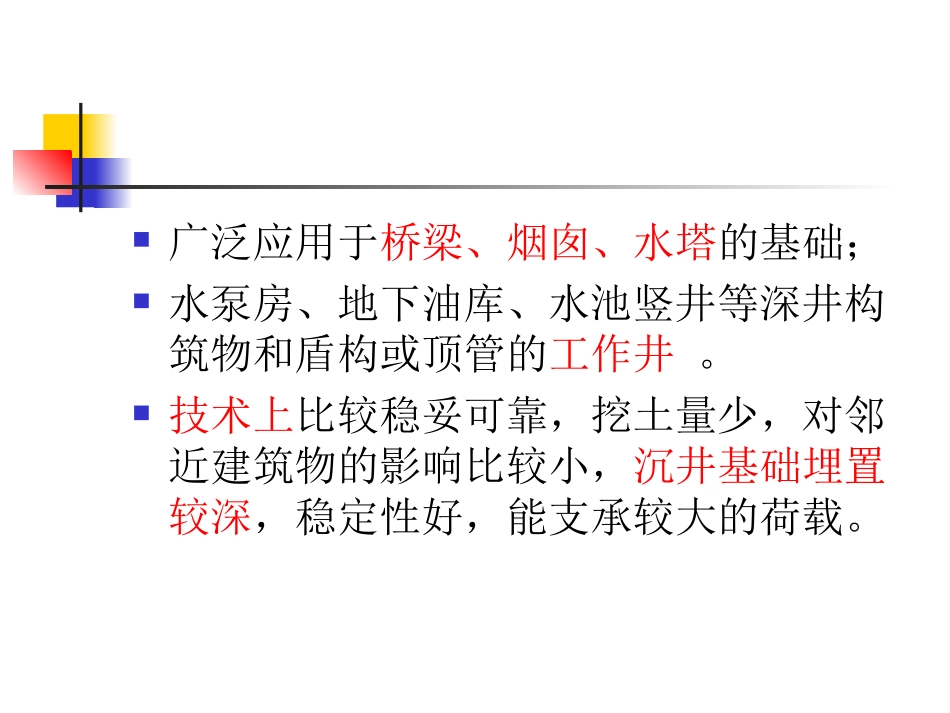

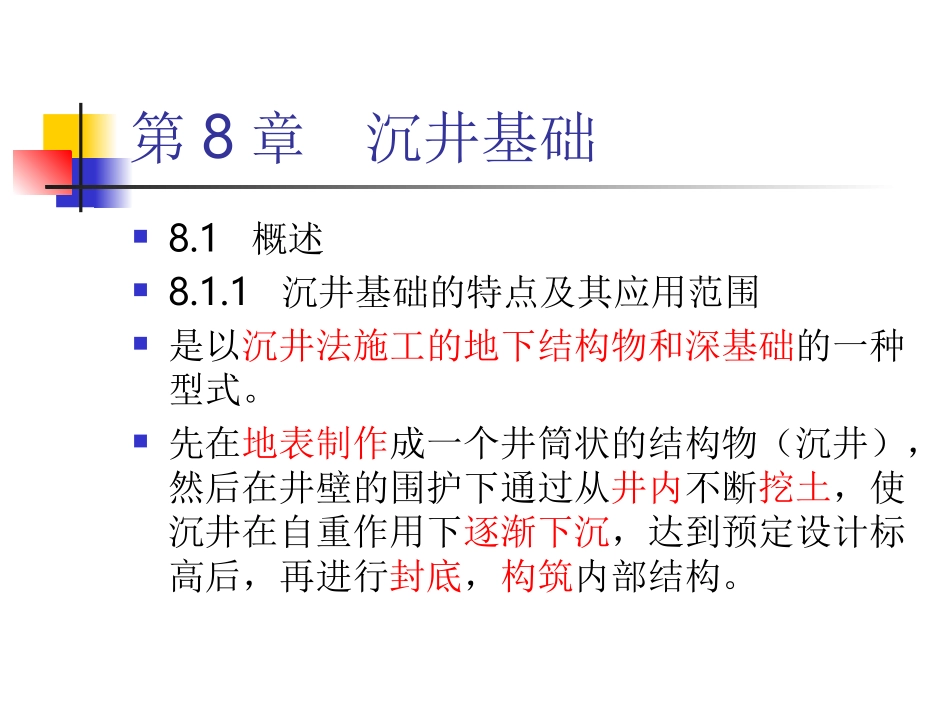

东南大学远程教育地下结构工程主讲教师：穆保岗第08章第8章沉井基础8.1概述8.1.1沉井基础的特点及其应用范围是以沉井法施工的地下结构物和深基础的一种型式。先在地表制作成一个井筒状的结构物（沉井），然后在井壁的围护下通过从井内不断挖土，使沉井在自重作用下逐渐下沉，达到预定设计标高后，再进行封底，构筑内部结构。广泛应用于桥梁、烟囱、水塔的基础；水泵房、地下油库、水池竖井等深井构筑物和盾构或顶管的工作井。技术上比较稳妥可靠，挖土量少，对邻近建筑物的影响比较小，沉井基础埋置较深，稳定性好，能支承较大的荷载。8.1.2沉井的分类（1）按下沉环境可分为陆地沉井（包括在浅水中先筑岛制作的沉井）和浮运沉井；（2）按沉井构造形式可分为独立沉井和连续沉井；（3）按沉井平面形式可分为圆形、椭圆形、正方形、矩形和多边形等；也可分为单孔和多孔沉井（见图8-1）；（4）按沉井制作材料可分为混凝土、钢筋混凝土、钢、砖、石以及组合式沉井等。沉井按平面形式分类a—圆形单孔沉井；b—正方形单孔沉井；c—矩形单孔沉井；d—矩形双孔沉井；e—椭圆形双孔沉井；f—矩形多孔沉井8.1.3沉井的设计原则结构简单对称，受力合理，施工方便。沉井的长短边之比越小越好，以保证下沉时的稳定性。一般沉井应分节制作，每节高度不宜大于5m。沉井底节高度应满足拆除支承时沉井纵向抗弯要求之外，在松软土层中下沉的沉井，底节高度不宜大于0.8b。8.1.4沉井的施工步骤沉井施工步骤示意图8.2沉井构造沉井组成：刃脚、井壁、内隔墙、取土井、凹槽、封底、顶板1）沉井刃脚：作用在于减少沉井下沉阻力a—混凝土刃脚；b—设角钢的刃脚；c—尖刃脚2）井壁主要承担井外水土压力和自重的部分设计时通常先假定井壁厚度再进行承载力验算；井壁厚度一般为0.8~1.5m；a）、（b）竖直的；（c）、（d）台阶形的；（e）锥形的；（f）倒锥形的图8-5沉井外壁的形式3）内隔墙加强沉井刚度、缩小外壁计算跨度，同时又将沉井分成多个取土井，便于掌握挖土位置以控制下沉的方向；内隔墙的间距一般不大于5~6m，厚度一般为0.5~1.0m。一般要求隔墙底高出刃脚底面0.5~1.0m。4）取土井位置：取土井的平面布置应与中轴线对称，以利于沉井均匀下沉；大小：由取土方法而定，采用挖土斗取土时，应能使挖土斗自由升降，最小边长不宜小于2.5m。处理：以素混凝土、片石混凝土或砌片填充。5）凹槽为了封底混凝土嵌入井壁，形成整体，使传至沉井壁上的力能更好地传递给封底混凝土底面。遇到意外困难，还可在凹槽处浇筑钢筋混凝土盖板，将沉井改为沉箱。尺寸：凹槽深约0.15~0.25m，高约1.0m左右，其距刃脚底面一般在1.5m以上。6）射水管组、探测管、气管和压浆管射水管组：压入高压水把井壁四周的土冲松，以减少摩擦力和端部阻力。高压水水压一般不小于0.6MPa，每一水管的排水量不小于200L/min；探测管：探测刃脚和隔墙底面下的泥面标高，清基射水或破坏沉井正面土层以利下沉；气管：空气幕下沉沉井；压浆管：埋设压浆管7）封底渗水率小于6mm/min时，排干水后用C15或C20普通混凝土浇筑；当井中的渗水率大于6mm/min时，宜采用导管法浇注C20级水下混凝土封底。厚度按其承载力条件计算确定，一般其顶面应高出凹槽0.5m。8）顶板以混凝土填心的沉井可用素混凝土顶板；空心或以其他松散料填心的沉井需用钢筋混凝土顶板，厚度一般为1.0~2.0m；排水下沉的沉井，其顶面在地面或水位以下时，应设挡土防水墙连接在井壁的顶部。8.3沉井结构设计计算8.3.1下沉系数计算验算沉井自重是否能克服下沉时土的摩阻力，用下沉系数k表示：25.1~15.1/RGkiiiRfuh表8-1沉井井壁与土体之间的摩阻力f（kPa）土的种类粘性土砂性土砂卵石砂砾石软土泥浆套f(kPa)25~5012~2518~3015~2010~123~5摩擦力分布假定从地表到5m深度范围内，单位摩阻力按直线规律由零增加至最大值；超过深度5m以后取常数值8.3.2沉井底节验算刃脚下的支承位置不断在变，三种情况：1）在排水或无水情况下下沉沉井2）对于不排水下沉的沉井（1...
