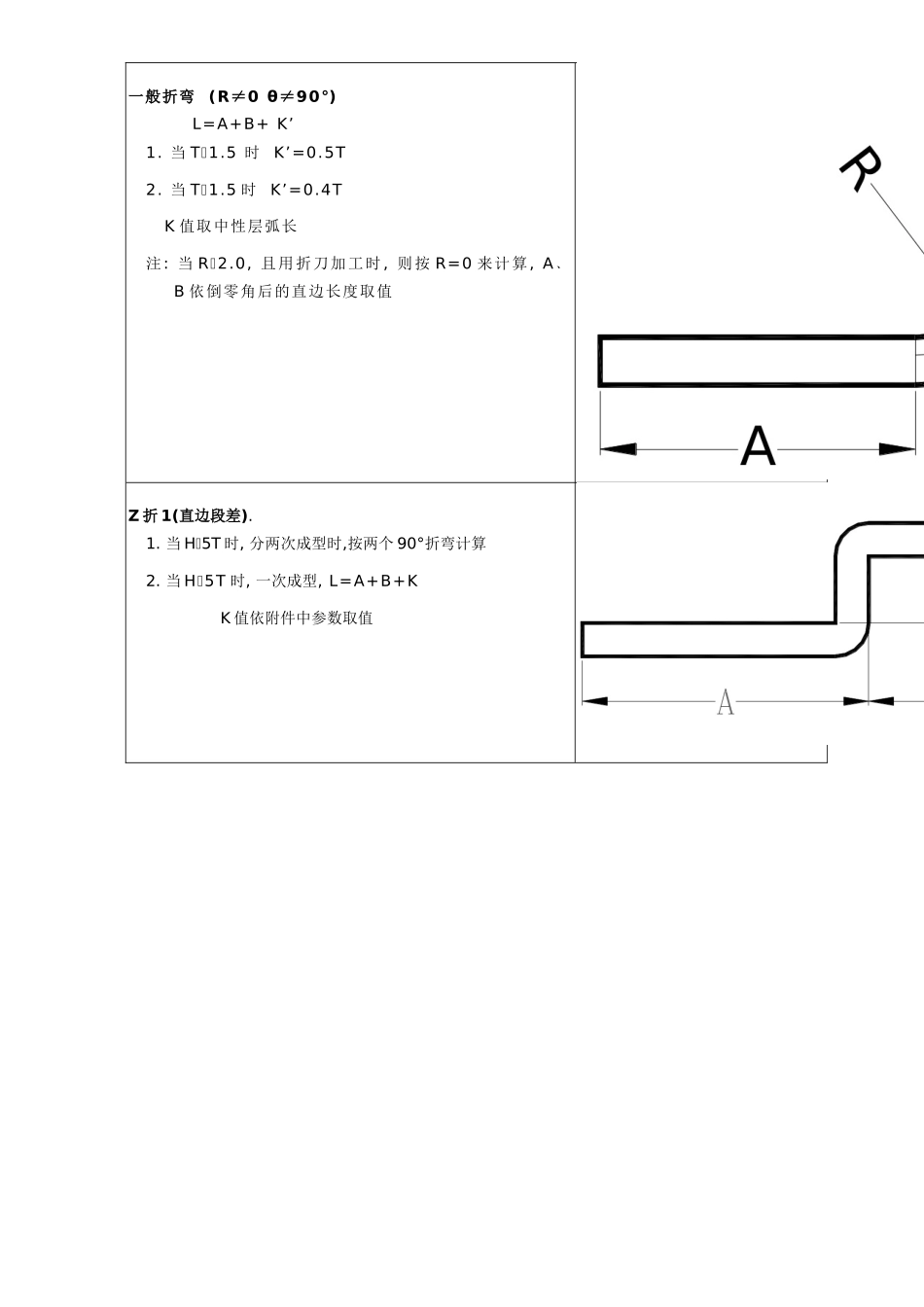

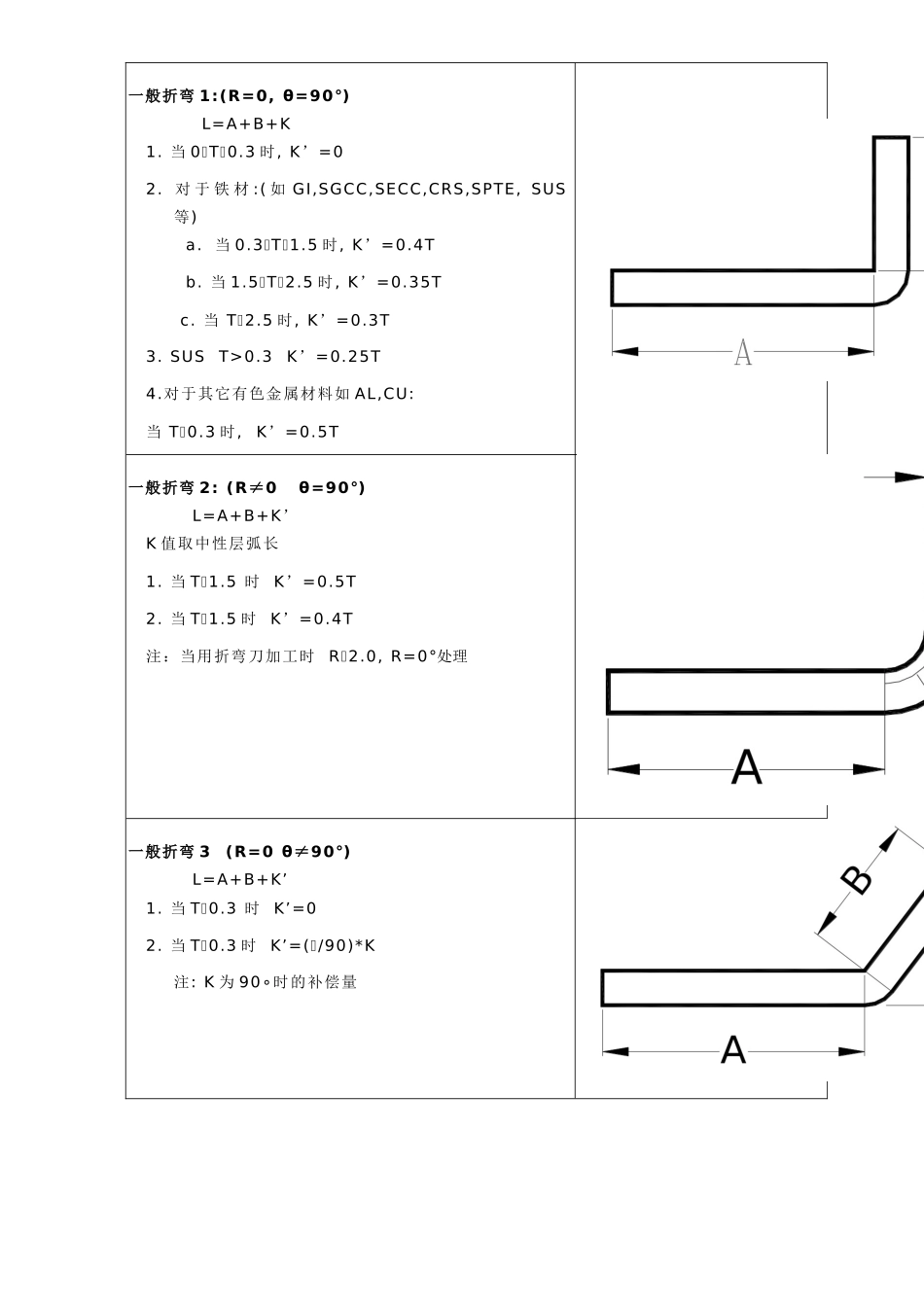

一般折弯1:(R=0,θ=90°)L=A+B+K1.当0T0.3时,K’=02.对于铁材:(如GI,SGCC,SECC,CRS,SPTE,SUS等)a.当0.3T1.5时,K’=0.4Tb.当1.5T2.5时,K’=0.35Tc.当T2.5时,K’=0.3T3.SUST>0.3K’=0.25T4.对于其它有色金属材料如AL,CU:当T0.3时,K’=0.5T一般折弯2:(R≠0θ=90°)L=A+B+K’K值取中性层弧长1.当T1.5时K’=0.5T2.当T1.5时K’=0.4T注：当用折弯刀加工时R2.0,R=0°处理一般折弯3(R=0θ≠90°)L=A+B+K’1.当T0.3时K’=02.当T0.3时K’=(/90)*K注:K为90∘时的补偿量一般折弯(R≠0θ≠90°)L=A+B+K’1.当T1.5时K’=0.5T2.当T1.5时K’=0.4TK值取中性层弧长注:当R2.0,且用折刀加工时,则按R=0来计算,A﹑B依倒零角后的直边长度取值Z折1(直边段差).1.当H5T时,分两次成型时,按两个90°折弯计算2.当H5T时,一次成型,L=A+B+KK值依附件中参数取值Z折2(非平行直边段差).展开方法与平行直边Z折方法相同(如上栏),高度H取值见图示Z折3(斜边段差).1.当H2T时当θ≦70∘时,按Z折1(直边段差)的方式计算,即:展开长度=展开前总长度+K(此时K’=0.2)当θ>70∘时完全按Z折1(直边段差)的方式计算2.当H2T时,按两段折弯展开(R=0θ≠90°).Z折4(过渡段为两圆弧相切):1.H≦2T段差过渡处为非直线段为两圆弧相切展开时,则取两圆弧相切点处作垂线,以保证固定边尺寸偏移以一个料厚处理,然后按Z折1(直边段差)方式展开2.H>2T,请示后再行处理抽孔抽孔尺寸计算原理为体积不变原理,即抽孔前后材料体积不变;一般抽孔,按下列公式计算,式中参数见右图(设预冲孔为X,并加上修正系数–0.1):1.若抽孔为抽牙孔(抽孔后攻牙),则S按下列原则取值:T≦0.5时取S=100%T0.5
