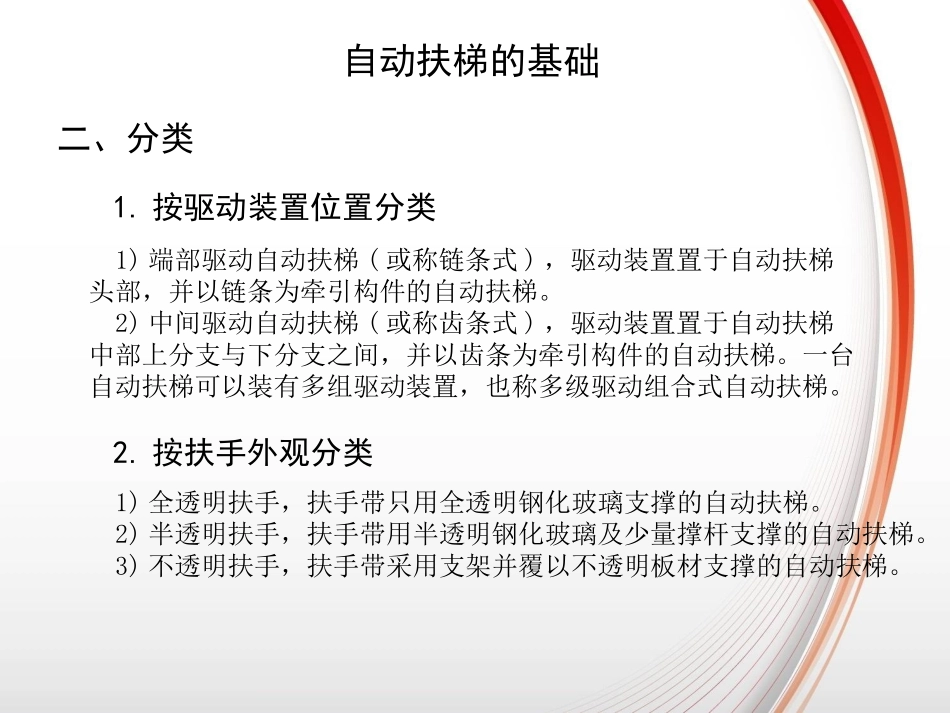

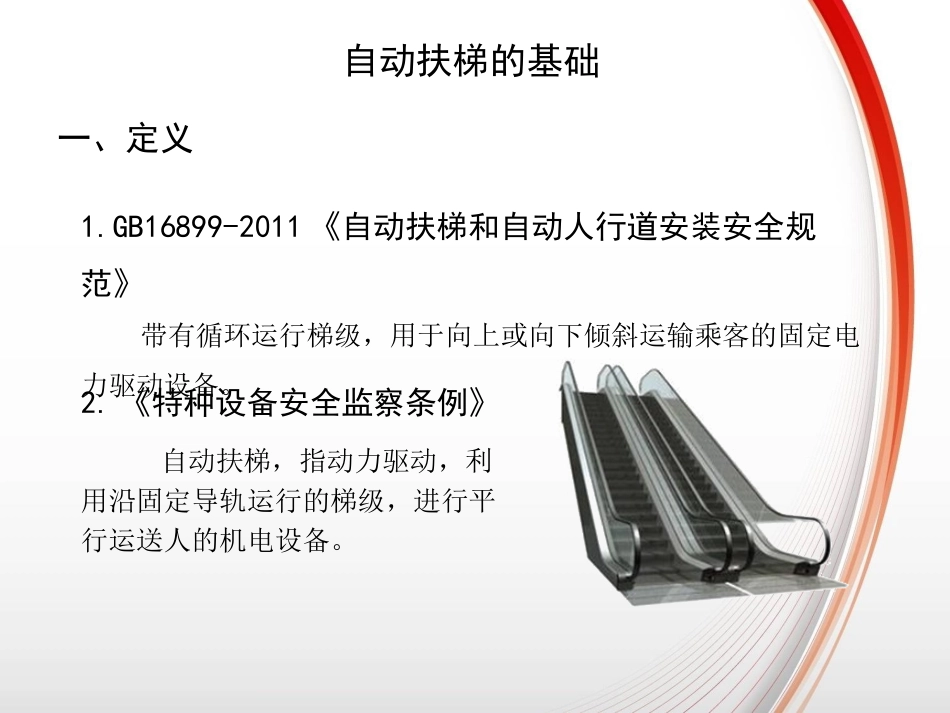

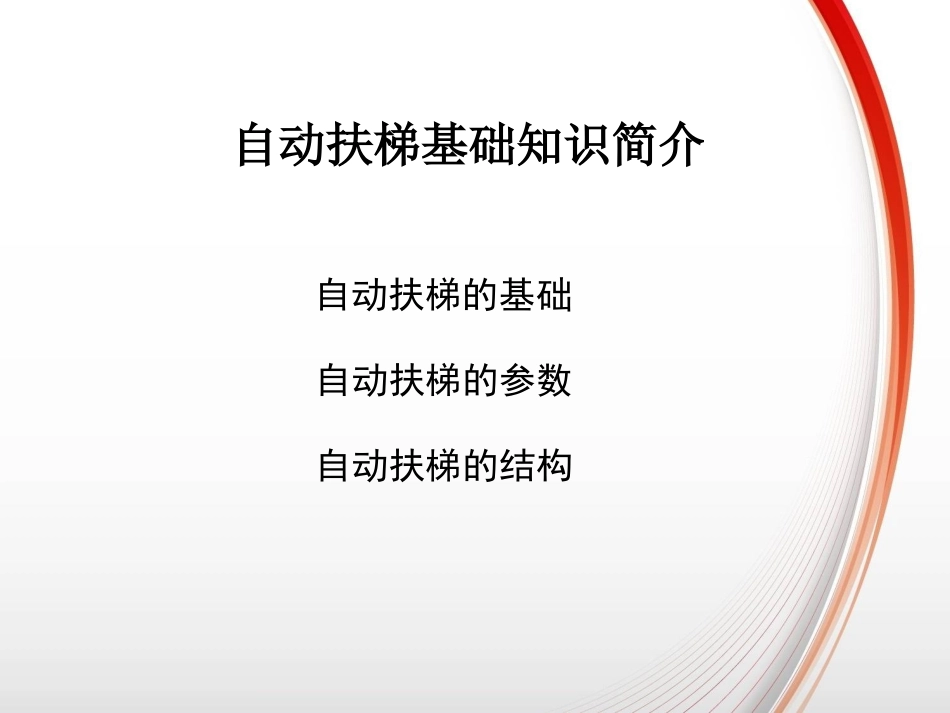

自动扶梯的基础自动扶梯的参数自动扶梯的结构自动扶梯基础知识简介自动扶梯的基础一、定义1.GB16899-2011《自动扶梯和自动人行道安装安全规范》带有循环运行梯级，用于向上或向下倾斜运输乘客的固定电力驱动设备。2.《特种设备安全监察条例》自动扶梯，指动力驱动，利用沿固定导轨运行的梯级，进行平行运送人的机电设备。自动扶梯的基础二、分类1.按驱动装置位置分类1)端部驱动自动扶梯(或称链条式)，驱动装置置于自动扶梯头部，并以链条为牵引构件的自动扶梯。2)中间驱动自动扶梯(或称齿条式)，驱动装置置于自动扶梯中部上分支与下分支之间，并以齿条为牵引构件的自动扶梯。一台自动扶梯可以装有多组驱动装置，也称多级驱动组合式自动扶梯。2.按扶手外观分类1)全透明扶手，扶手带只用全透明钢化玻璃支撑的自动扶梯。2)半透明扶手，扶手带用半透明钢化玻璃及少量撑杆支撑的自动扶梯。3)不透明扶手，扶手带采用支架并覆以不透明板材支撑的自动扶梯。自动扶梯的基础二、分类3.按梯路线型分类1)直线型自动扶梯，扶梯梯路为直线型的自动扶梯。2)螺旋型自动扶梯，扶梯梯路为螺旋型的自动扶梯。自动扶梯的基础三、设置原则对于城市轨道交通系统而言，自动扶梯的设置应满足以下三个原则：1.站厅至站台应设置上、下行自动扶梯；2.出入口及过街隧道根据客流量设置上、下行或上行自动扶梯；3.当提升高度达到6m以上时，应设置上、下行自动扶梯以保证客流的疏散和服务质量。自动扶梯的参数一、提升高度（H）自动扶梯进出口两楼层板之间的垂直距离称为自动扶梯的提升高度。自动扶梯的参数二、名义宽度（Z1）自动扶梯的名义宽度是指梯级宽度的公称尺寸，规定不应小于580mm，且不超过1100mm，通常为600mm、800mm和1000mm三种规格。自动扶梯的参数三、额定速度（v）1.自动扶梯倾斜角α不大于30度时，v≤0.75m/s;2.自动扶梯倾斜角α大于30度时，但不大于35度时，v≤0.5m/s。四、倾斜角（α）1.自动扶梯的标准倾斜角是27.3度、30度或35度；2.35度的倾斜角只用于提升高度≤6m且v≤0.5m/s的场合；3.倾角决定了自动扶梯两梯级之间的高度差（30度-200mm／35度-230mm）。梯级运行方向与水平面构成的最大角度即自动扶梯的倾斜角。自动扶梯在空载情况下的运行速度即为额定速度。自动扶梯的参数五、最大输送能力（Ct）自动扶梯每小时最大输送的人数。自动扶梯的结构一、自动扶梯的总体结构自动扶梯的结构二、桁架自动扶梯桁架的作用在于安装和支承自动扶梯的各个部件，承受各种载荷以及将建筑物两个不同层高的地面连接起来。自动扶梯桁架为金属结构，采用角钢、型钢或矩形钢管焊接而成，进行喷砂处理后再对桁架段整体热镀锌。镀锌层表面应光滑、清洁而无瑕疵且厚度均匀，其镀锌层厚度不小于100μm，具有40年防锈寿命。自动扶梯的结构二、桁架为了避免自动扶梯桁架和建筑物直接接触，以防振动与噪声的传播，在支撑桁架的支座下衬以减振金属片，将桁架与建筑物隔离开来。一般情况下，自动扶梯采用双支座支撑的模式，当提升高度过高，桁架没有足够的刚度时，会在桁架中部增加一个或多个中间支撑。自动扶梯的结构三、驱动装置1.作用及分类驱动装置的作用是将动力传递给梯路及扶手系统，是自动扶梯的动力源，相当于电梯的曳引机。驱动装置按照其安装的位置可以划分为端部驱动及中间驱动。端部驱动中间驱动有链式无链式单级多级自动扶梯的结构三、驱动装置2.工作原理端部驱动装置通常由驱动主机、驱动主轴、中间传动件、传动链轮及链条等组成。1）有链式端部驱动电气上，扶梯通电并选择运行方向后，主接触器吸合，工作制动器打开，星形启动接触器吸合，星形启动。延时几秒后，星形启动接触器断开，三角形启动接触器吸合，扶梯改为三角形启动，直到额定速度，启动运行完毕。自动扶梯的结构三、驱动装置2.工作原理单级驱动装置通常由驱动主机、主驱动轴、中间传动件、驱动链轮及齿条等组成。其电气原理与端部驱动相类似。2）单级中间驱动自动扶梯的结构三、驱动装置3.驱动主机驱动装置的驱动主机主要由电动机、减速器和制动器等组成。1）电动机电动机一般采用三相交流异步电动机，有较大的起动转矩。具有热保护、速度...
