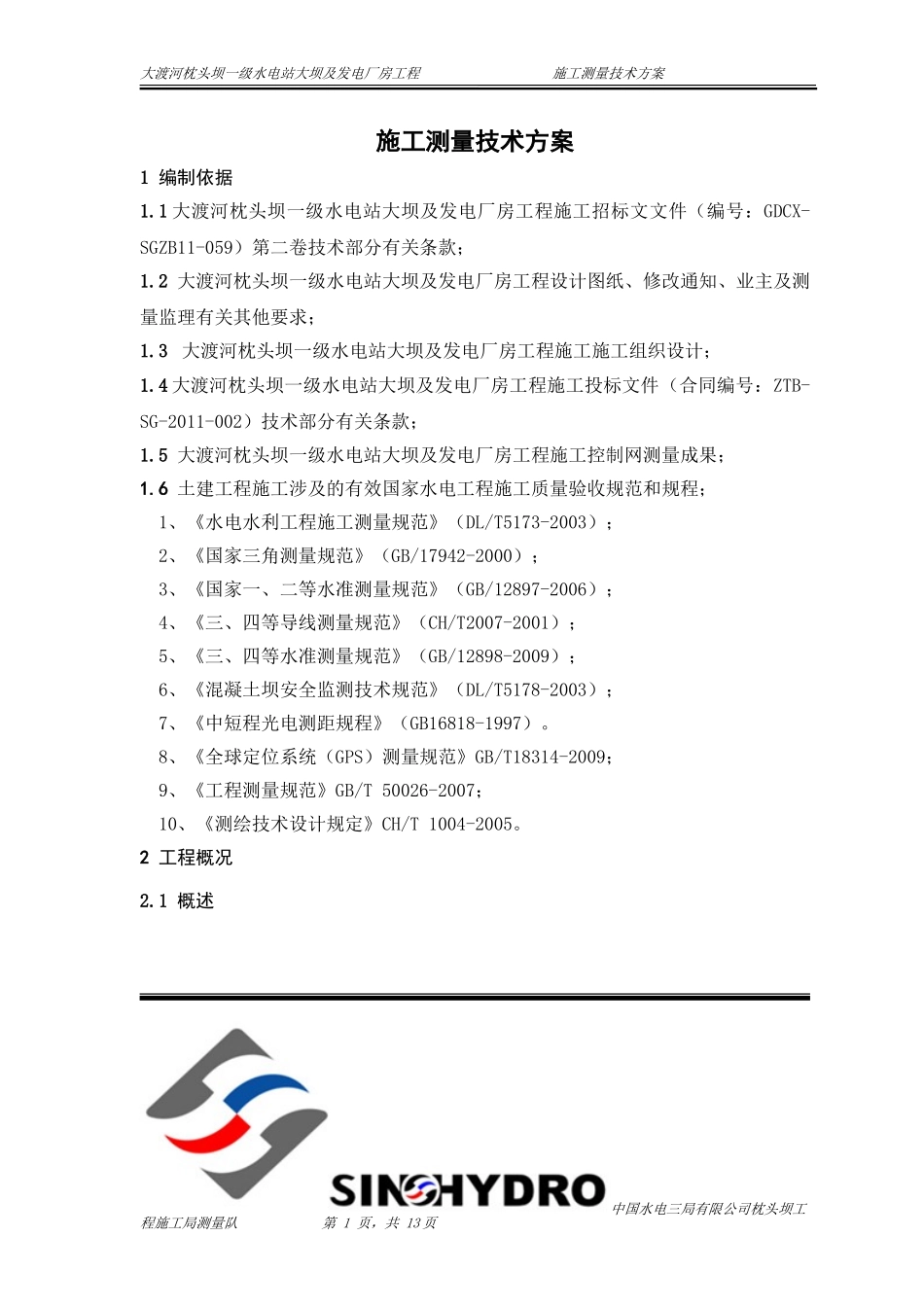

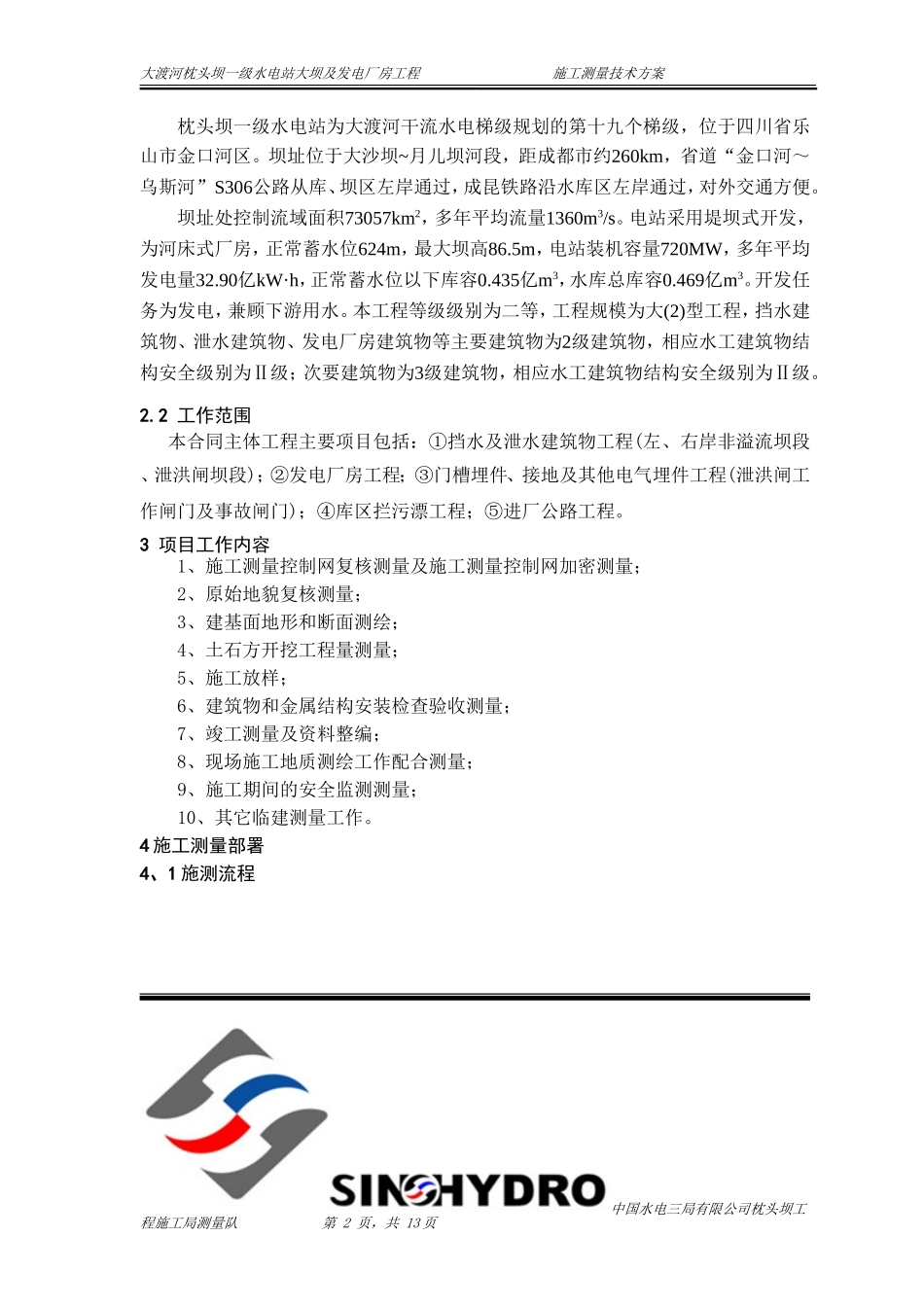

大渡河枕头坝一级水电站大坝及发电厂房工程施工测量技术方案施工测量技术方案1编制依据1.1大渡河枕头坝一级水电站大坝及发电厂房工程施工招标文文件（编号：GDCX-SGZB11-059）第二卷技术部分有关条款；1.2大渡河枕头坝一级水电站大坝及发电厂房工程设计图纸、修改通知、业主及测量监理有关其他要求；1.3大渡河枕头坝一级水电站大坝及发电厂房工程施工施工组织设计；1.4大渡河枕头坝一级水电站大坝及发电厂房工程施工投标文件（合同编号：ZTB-SG-2011-002）技术部分有关条款；1.5大渡河枕头坝一级水电站大坝及发电厂房工程施工控制网测量成果；1.6土建工程施工涉及的有效国家水电工程施工质量验收规范和规程；1、《水电水利工程施工测量规范》（DL/T5173-2003）；2、《国家三角测量规范》（GB/17942-2000）；3、《国家一、二等水准测量规范》（GB/12897-2006）；4、《三、四等导线测量规范》（CH/T2007-2001）；5、《三、四等水准测量规范》（GB/12898-2009）；6、《混凝土坝安全监测技术规范》（DL/T5178-2003）；7、《中短程光电测距规程》（GB16818-1997）。8、《全球定位系统（GPS）测量规范》GB/T18314-2009；9、《工程测量规范》GB/T50026-2007；10、《测绘技术设计规定》CH/T1004-2005。2工程概况2.1概述中国水电三局有限公司枕头坝工程施工局测量队第1页，共13页大渡河枕头坝一级水电站大坝及发电厂房工程施工测量技术方案枕头坝一级水电站为大渡河干流水电梯级规划的第十九个梯级，位于四川省乐山市金口河区。坝址位于大沙坝~月儿坝河段，距成都市约260km，省道“金口河～乌斯河”S306公路从库、坝区左岸通过，成昆铁路沿水库区左岸通过，对外交通方便。坝址处控制流域面积73057km2，多年平均流量1360m3/s。电站采用堤坝式开发，为河床式厂房，正常蓄水位624m，最大坝高86.5m，电站装机容量720MW，多年平均发电量32.90亿kW·h，正常蓄水位以下库容0.435亿m3，水库总库容0.469亿m3。开发任务为发电，兼顾下游用水。本工程等级级别为二等，工程规模为大(2)型工程，挡水建筑物、泄水建筑物、发电厂房建筑物等主要建筑物为2级建筑物，相应水工建筑物结构安全级别为Ⅱ级；次要建筑物为3级建筑物，相应水工建筑物结构安全级别为Ⅱ级。2.2工作范围本合同主体工程主要项目包括：①挡水及泄水建筑物工程(左、右岸非溢流坝段、泄洪闸坝段)；②发电厂房工程；③门槽埋件、接地及其他电气埋件工程(泄洪闸工作闸门及事故闸门)；④库区拦污漂工程；⑤进厂公路工程。3项目工作内容1、施工测量控制网复核测量及施工测量控制网加密测量；2、原始地貌复核测量；3、建基面地形和断面测绘；4、土石方开挖工程量测量；5、施工放样；6、建筑物和金属结构安装检查验收测量；7、竣工测量及资料整编；8、现场施工地质测绘工作配合测量；9、施工期间的安全监测测量；10、其它临建测量工作。4施工测量部署4、1施测流程中国水电三局有限公司枕头坝工程施工局测量队第2页，共13页大渡河枕头坝一级水电站大坝及发电厂房工程施工测量技术方案中国水电三局有限公司枕头坝工程施工局测量队第3页，共13页放样通知单（工程技术部）放样数据准备计算程序准备放样部位轮廓点开挖线施工控制资料检核检核检核读审设计图纸和技术文件测站点测量检校全站仪移交放样成果单（施工队）上报监理成果单资料归档有问题有问题有问题大渡河枕头坝一级水电站大坝及发电厂房工程施工测量技术方案4.2测量机构及职责在中国水电三局有限公司枕头坝工程施工局内部成立大渡河枕头坝一级水电站大坝及发电厂房工程施工测量队，测量队下设四个测量作业组，根据业主及测量监理提供的电站首级施工控制网进行平面坐标及高程复测并建立本标段的加密控制网。按规定程序检查验收，测量队长明确作业组的具体分工，并由测量作业组长对组员进行详细的图纸交底及方案交底，并进行施测作业施工日志记录，测量队长根据项目工程的总体进度计划负责测量队整体作业计划安排。1、人员配备如下：设置队长1名，副队长1名，技术主管1名，专职内业2名，专职测量人员10名，下设4个外业组（1个控制组、2个大坝、厂房组、1个开挖组），1个内业组，人员编制共15...
