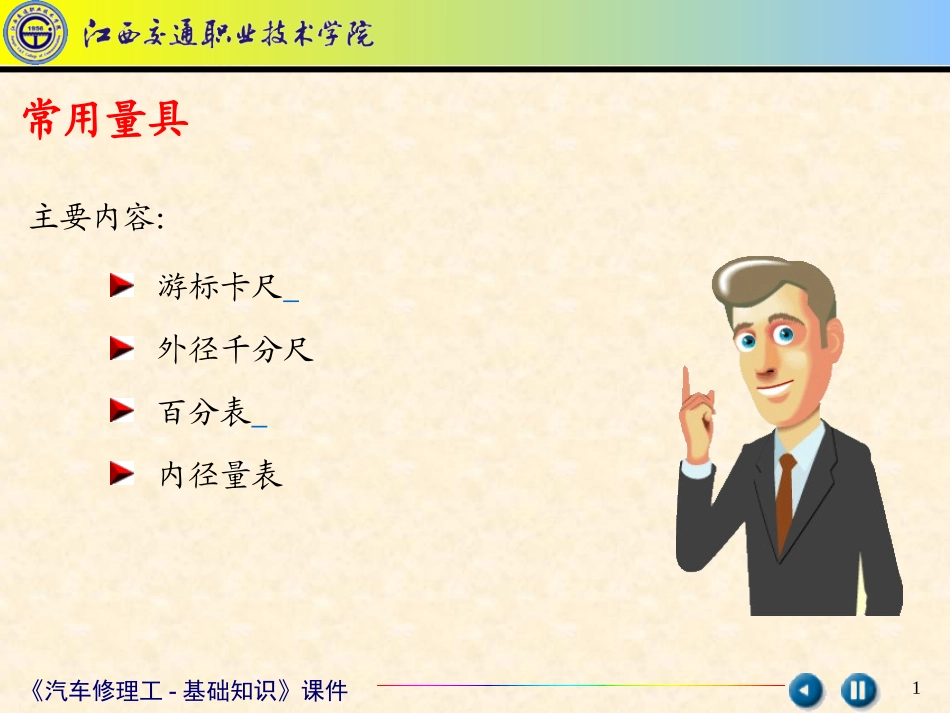

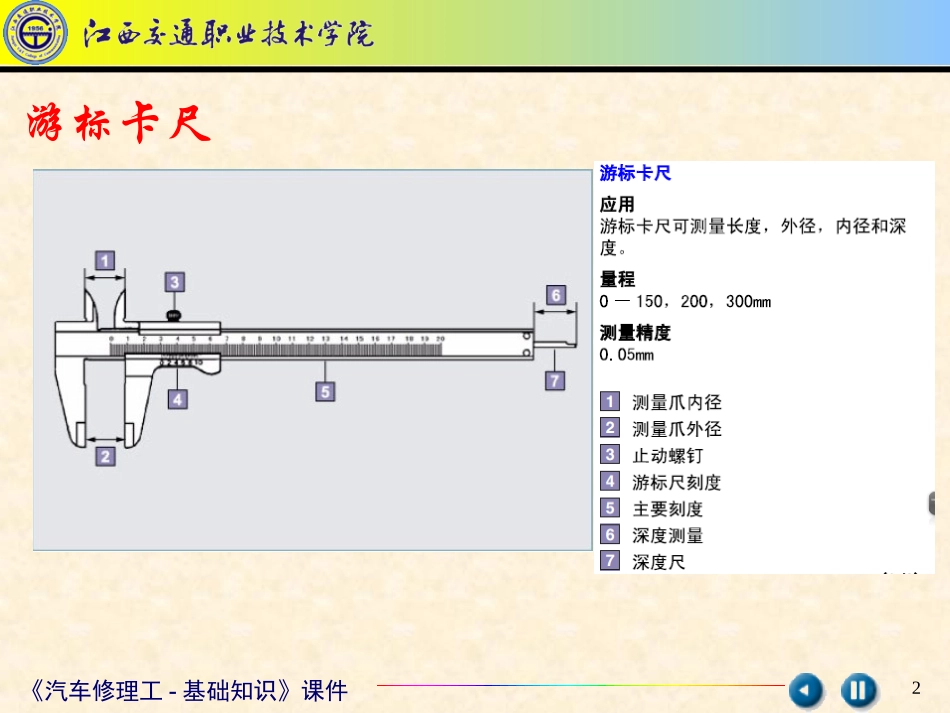

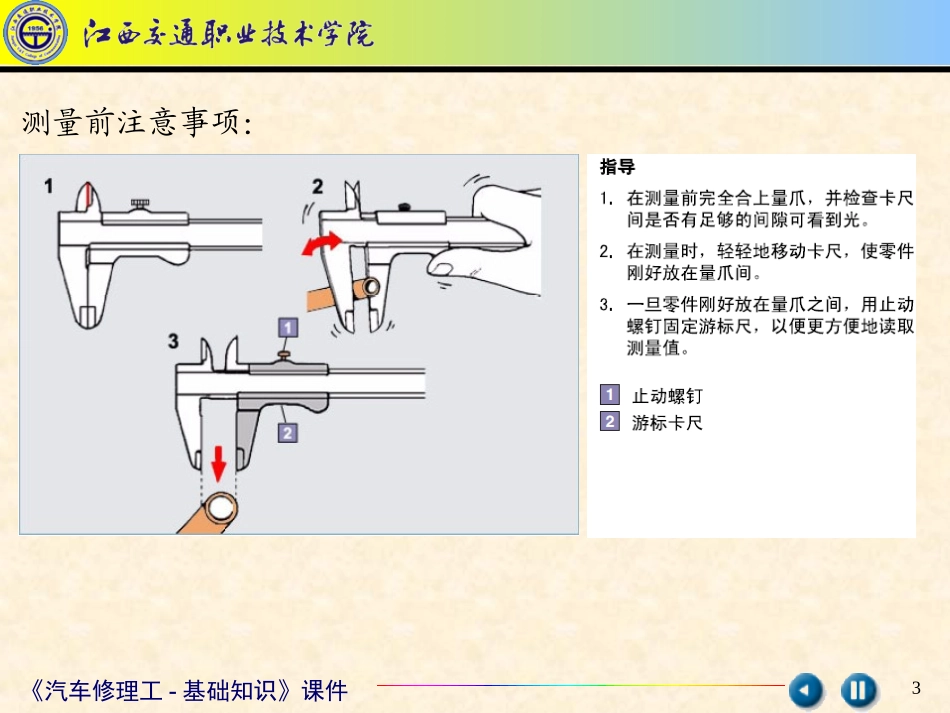

1《汽车修理工-基础知识》课件常用量具主要内容：游标卡尺外径千分尺百分表内径量表2《汽车修理工-基础知识》课件游标卡尺3《汽车修理工-基础知识》课件测量前注意事项：4《汽车修理工-基础知识》课件测量范例：5《汽车修理工-基础知识》课件读取测量值：6《汽车修理工-基础知识》课件使用注意事项：1.测量精度2.使用前的校准3.测量前的清洁4.读数角度5.卡爪与测量工件表面的接触力度，防止工件、卡爪磨损6.使用后的存放（清洁后平放）7《汽车修理工-基础知识》课件外径千分尺/螺旋测微计8《汽车修理工-基础知识》课件9《汽车修理工-基础知识》课件10《汽车修理工-基础知识》课件读取测量值：11《汽车修理工-基础知识》课件使用注意事项：1.测量前应把千分尺擦干净,检查千分尺的测杆是否有磨损,测杆紧密贴合时,应无明显的间隙;同时需校准零位;2.测量时,零件必须在千分尺的测量面中心测量;3.测量时,用力要均匀,轻轻旋转棘轮,以响三声为旋转限度,零件保持要掉不掉的状态；4.测量零件时,零件上不能有异物,并在常温下测量；6.使用时,必须轻拿轻放,不可掉到地上。12《汽车修理工-基础知识》课件百分表13《汽车修理工-基础知识》课件14《汽车修理工-基础知识》课件内径量表15《汽车修理工-基础知识》课件16《汽车修理工-基础知识》课件17《汽车修理工-基础知识》课件18《汽车修理工-基础知识》课件19《汽车修理工-基础知识》课件钳工常用工具与设备主要内容：台虎钳螺钉旋具扳手砂轮机20《汽车修理工-基础知识》课件台虎钳常用夹持工具规格：钳口宽度100-150mm（常用）一般配合铝板使用21《汽车修理工-基础知识》课件使用注意事项：（1）夹紧工件时要松紧适当，只能用手板紧手柄，不得借助其他工具加力。（2）强力作业时，应尽量使力朝向固定钳身。（3）不许在活动钳身和光滑平面上敲击作业。（4）对丝杠、螺母等活动表面应经常清洗、润滑，以防生锈。22《汽车修理工-基础知识》课件螺丝刀23《汽车修理工-基础知识》课件24《汽车修理工-基础知识》课件使用注意事项：1.旋具有木柄和塑料柄，塑料柄适宜电工使用；2.使用时，螺丝刀需与螺钉槽口处于垂直吻合状态；3.普通螺丝刀，不能以钳子夹紧后增大扭力，旋具易发生损坏；4.螺丝刀不能做撬棒或錾子使用，刃口会损坏；5.刃口油污要认真擦拭，以免滑脱而发生意外。25《汽车修理工-基础知识》课件扳手26《汽车修理工-基础知识》课件适用于拧转圆管和圆棒的工具27《汽车修理工-基础知识》课件砂轮机磨削工件毛刺、锐边。使用注意事项：1.砂轮旋转方向应使磨削碎屑向下飞离砂轮；2.使用砂轮机禁戴手套；3.使用砂轮机应戴护目镜；4.砂轮机安装于固定台面，同时需平衡无振动。28《汽车修理工-基础知识》课件钳工作业主要内容：划线錾削锯削锉削钻孔铰孔29《汽车修理工-基础知识》课件刮削研磨30《汽车修理工-基础知识》课件汽车常用材料主要内容：金属材料汽车燃料、润滑油和工作液汽车轮胎车用轴承与螺纹31《汽车修理工-基础知识》课件金属材料金属材料的力学性能：1.强度:在外力作用下抵抗变形不致破坏的能力。主要有抗拉强度σb和屈服强度σs。（sigma）2.硬度:金属材料抵抗局部变形、压痕或划痕的能力，一般以布氏硬度（HB）和洛氏硬度（HR）表示。3.塑性:金属材料受到外力作用时产生显著的永久性变形而不断裂的能力，常用伸长率δ（Delta）和断面收缩率ψ(psi)表示。4.韧性:金属抵抗冲击而不致断裂的能力，常以冲击韧度Ak表示。单位为焦耳/平方厘米5.疲劳:金属零件在交变载荷作用下工作，突然发生断裂的现象，以疲劳强度δ-1表示。金属材料分黑色金属和有色金属两大类。32《汽车修理工-基础知识》课件黑色金属黑色金属:包括钢(碳素钢、合金钢)和铸铁（白铸铁、灰铸铁、球墨铸铁、可锻铸铁和合金铸铁）。有色金属：包括轴承合金、铜和铜合金、铝和铝合金。1.钢含碳量小于2.11%的铁碳合金。按含碳的多少分为低碳钢（C<0.25%）、中碳钢（0.25%≤C≤0.6%）、高碳钢（C>0.6%）。33《汽车修理工-基础知识》课件1）碳素钢没有加入碳以外的其他元素的钢即为碳素钢。a）碳素结构钢牌号：Q235-AFQ—屈服强度235—屈服强度为235MPaA—质量等级F—沸腾法...
