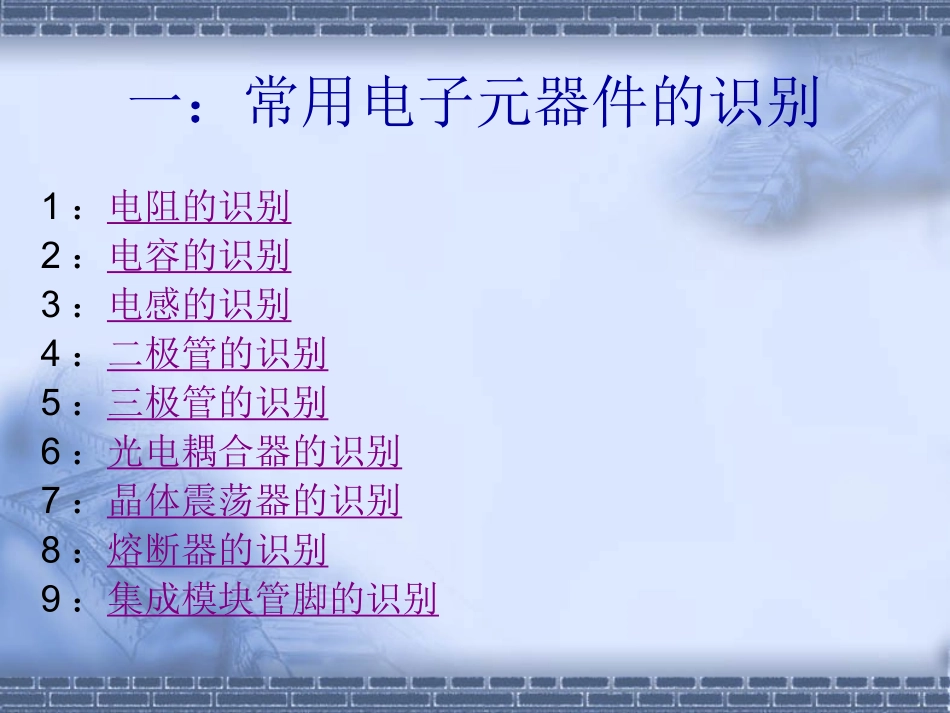

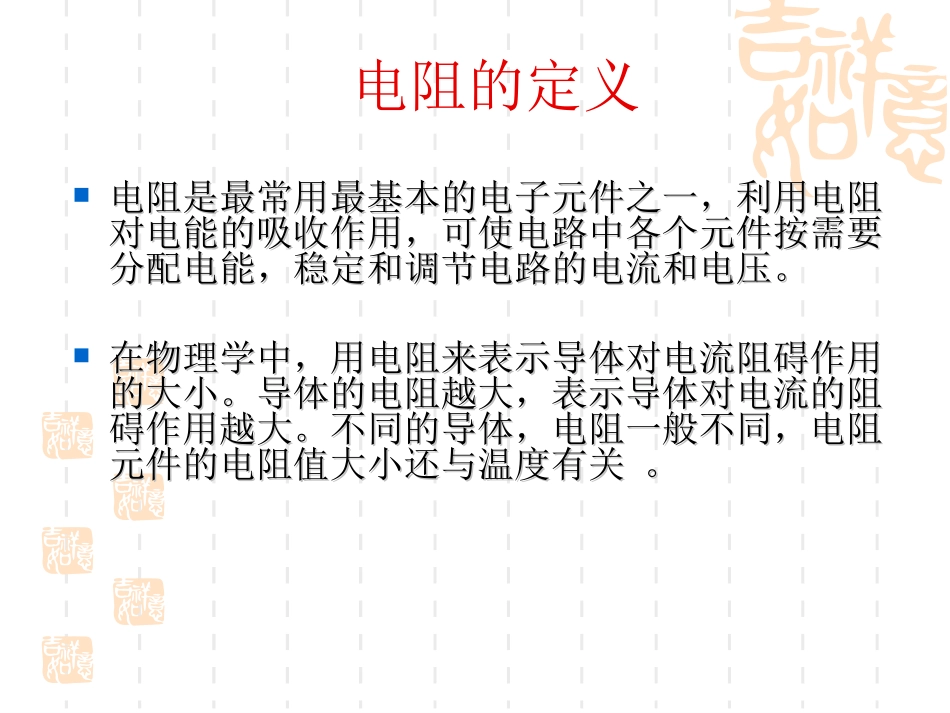

常用电子元器件的识别与检测一：常用电子元器件的识别1：电阻的识别2：电容的识别3：电感的识别4：二极管的识别5：三极管的识别6：光电耦合器的识别7：晶体震荡器的识别8：熔断器的识别9：集成模块管脚的识别电阻的定义电阻是最常用最基本的电子元件之一，利用电阻电阻是最常用最基本的电子元件之一，利用电阻对电能的吸收作用，可使电路中各个元件按需要对电能的吸收作用，可使电路中各个元件按需要分配电能，稳定和调节电路的电流和电压。分配电能，稳定和调节电路的电流和电压。在物理学中，用电阻来表示导体对电流阻碍作用在物理学中，用电阻来表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻的大小。导体的电阻越大，表示导体对电流的阻碍作用越大。不同的导体，电阻一般不同，电阻碍作用越大。不同的导体，电阻一般不同，电阻元件的电阻值大小还与温度有关。元件的电阻值大小还与温度有关。电阻的分类1.按阻值特性固定电阻、可调电阻、特种电阻(敏感电阻)2.按制造材料碳膜电阻、金属膜电阻、线绕电阻，无感电阻，薄膜电阻等3.按安装方式插件电阻、贴片电阻4.按功能分负载电阻，采样电阻，分流电阻，保护电阻等电阻的主要参数标称阻值:标称在电阻器上的电阻值称为标称值.单位:Ω,kΩ,MΩ.标称值是根据国家制定的标准系列标注的,不是生产者任意标定的.不是所有阻值的电阻器都存在.允许误差:电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码:F、G、J、K…（常见的误差范围是：0.01%，0.05%，0.1%，0.5%，0.25%，1%，2%,5%等）额定功率:指在规定的环境温度下,假设周围空气不流通,在长期连续工作而不损坏或基本不改变电阻器性能的情况下,电阻器上允许的消耗功率.常见的有1/16W、1/8W、1/4W、1/2W、1W、2W、5W、10W两端电阻色环颜色色环识别数码法用三位数字表示元件的标称值。从左至右，前两位表示有效数位，第三位表示10^n(n=0～8)。当n=9时为特例，表示10^(-1)。而标志是0或000的电阻器，表示是跳线，阻值为0Ωeg:471=470Ω105=1M2R2=2.2Ω塑料电阻器的103表示10*10^3=10k。片状电阻多用数码法标示，如512表示5.1kΩ电容的定义电容（或称电容量）是表征电容器容纳电荷本领的物理量。我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。电容具有存储电能的元件，具有充放电特性和通交流隔直流的能力。主要用于电源滤波、信号滤波、信号耦合、谐振、隔直流等电路中。电容的分类1：按照功能涤纶电容、云母电容、高频瓷介电容、独石电容、电解电容等。2：按照安装方式插件电容、贴片电容3：按电路中电容的作用耦合电容、滤波电容、退耦电容、高频消振电容、谐振电容、负载电容等电容的主要参数电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（μF）、纳法（nF）、皮法(pF)。其中：1F=1000mF，1mF=1000μF1μF=1000nF，1nF=1000pF直标法、字母表示法如；10μF/16V，4700μF/50V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000μF1P2=1.2PF1n=1000PFP33=0.33PF3U3=3.3UF数字表示法三位数字的表示法也称电容量的数码表示法。三位数字的前两位数字为标称容量的有效数宇，第三位数宇表示有效数字后面零的个数，它们的单位都是pF。如：102表示标称容量为1000pF。221表示标称容量为220pF。224表示标称容量为22x10(4)pF。在这种表示法中有一个特殊情况，就是当第三位数字用"9"表示时，是用有效数宇乘上10的-1次方来表示容量大小。如:229表示标称容量为22x(10-1)pF=2.2pF。电感定义一：电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件。二：电感的结构：电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。电感的分类1：按工作频率分类高频电感器、中频电感器和低频电感器。2：按用途分类振荡电感器、校正电感器、显像管偏转电感器、阻流电感器、滤波电感器、隔离电感器、被偿电感器等3：按结构分类线绕式电感器和非线绕式电感器，还可分为固...
