剖面图、柱状图、地质图的绘制方法VIP免费

剖面图、柱状图、地质图的绘制方法_第1页
1/58
剖面图、柱状图、地质图的绘制方法_第2页
2/58
剖面图、柱状图、地质图的绘制方法_第3页
3/58

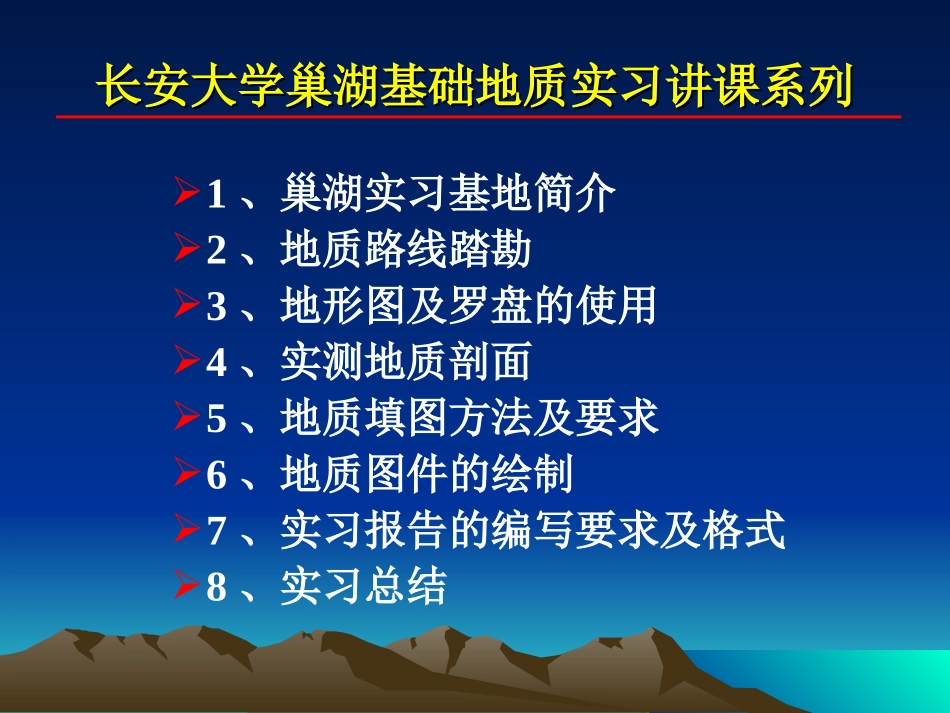

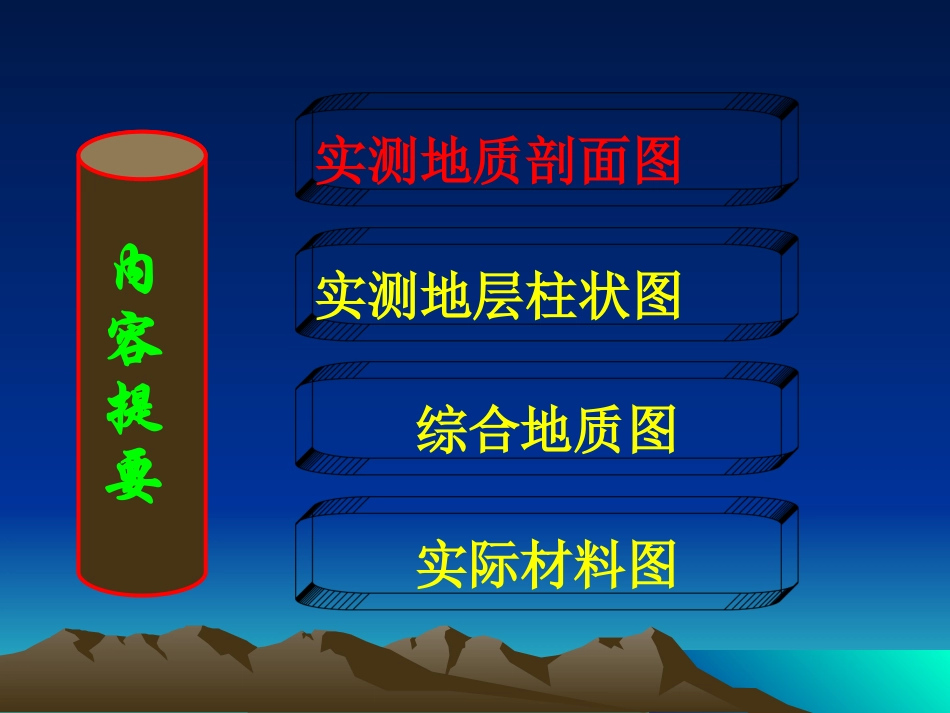

长安大学巢湖基础地质实习讲课系列长安大学巢湖基础地质实习讲课系列1、巢湖实习基地简介2、地质路线踏勘3、地形图及罗盘的使用4、实测地质剖面5、地质填图方法及要求6、地质图件的绘制7、实习报告的编写要求及格式8、实习总结地质图件绘制方法及要求地测学院巢湖实习队地测学院巢湖实习队长安大学巢湖基础地质实习讲课系列之六2009年9月综合地质图实测地层柱状图实测地质剖面图实际材料图内容提要实测地质剖面图实测地质剖面图1、图面内容及布局2、导线平面图3、地质剖面图4、作图要求•实测地质剖面图的主要内容1、图名、比例尺、方向2、导向平面图、地质剖面图3、其他(高程、图例、责任栏、标注等)图面内容及布局巢湖北部麒麟山东南坡实测地质剖面图比例尺:1:500120°120°30°10015050图例布局1海拔(m)巢湖北部麒麟山东南坡实测地质剖面图120°120°30°10015050海拔(m)100200m0图例布局2剖面图图名剖面图图名•1、巢湖北部狮子口实测地质剖面图•2、巢湖北部麒麟山东南坡实测地质剖面图•3、巢湖北部平顶山东南坡实测地质剖面图•4、巢湖北部平顶山西南坡实测地质剖面图备注:根据需要可以在地名后加上剖面地层年代。如:巢湖北部狮子口志留系实测地质剖面图实测地质剖面图实测地质剖面图1、图面内容及布局2、导线平面图3、地质剖面图4、作图要求1、剖面总方向的确定方法指定法;在地形图上确定剖面起点和终点,然后连线起来,以此为总方向;草图法;根据剖面总体走向认为给定一个剖面方向,依次绘制导线,将导线起点、终点连线起来,以此为总方向;计算法;将测得的导线方位角取平均值,以此为总方向;2、导线平面图基线需遵循的原则0°<σ≤180°之间者,剖面起点位于左侧;180°<σ≤360°之间者,剖面起点位于右侧;2341实测地质剖面线在地形图中的位置(指定法)•3、导线平面图的做法•①合理确定起点和基线(综合布局);•②确定合适的比例尺(图切长度的1.5~2倍);•③确定导线平距和方位角,以基线为相对角度绘制导线平面图(正下负上);•④将岩层产状、分层界线和分层号、地层界线及地层代号、岩石标本及化石采集点标绘到导线上相应的位置。N一、实测地质剖面图一、实测地质剖面图1、图面内容及布局2、导线平面图3、地质剖面图4、作图要求1、确定剖面总方向以导线基线为总方向;2、确定起点位置及高程根据总布局确定剖面起点的相对位置,上下左右位置要适中;根据定点从地形图上读出点的高程(GPS高程、假定高程)3、勾绘地形线从起点依据高差逐一确定导线端点的位置,依照实际地形起伏用光滑曲线连接各点120°120°1001500海拔(m)123456050据导线平面图和高差勾绘地形线30°地形线必须现场勾绘4、在地形剖面图上绘制地质要素分层界线、岩层产状、断层等和岩石标本、化石采集点垂直投影到地形剖面上;如果投影剖面线方位与岩层倾向夹角大于10°,就应该换算成视倾角,再绘出岩层视倾斜线;但在其下方标绘产状时,仍标绘真倾角;用投影基准线(即剖面总方向)方位与岩层走向之夹角来换算视倾角。5、填绘岩性花纹在地形剖面图的各分层中,按视倾角填绘岩性花纹6、绘制图例及责任表图例排列顺序按照地层单位代号,由新到老排列;(1)松散沉积岩,(2)沉积岩,3变质岩,(4)地质构造(5)其他(岩层产状、层序号、标本及化石代号等)。图例1.0cm1.2cm图名巢湖北部狮子口实测地质剖面图单位长安大学地测学院26030702班组别第3小组制图图号Ⅰ清绘比例尺1:1000审核资料来源实测指导老师日期2009-09-12责任栏格式及大小2.5cm12cm3.5cm5.6cm2.5cm3.5cm0.8cm实测地质剖面图95¡ã43¡ã167891090¡ã35¡ã100¡ã36¡ã105¡ã32¡ã543100¡ã33¡ã2111213141516105¡ã45¡ã100¡ã40¡ã12345678910111213141516171819D2C1C1C2C2C3P1250300350400450m19181735¡ã14151632¡ã1236¡ã13910117833¡ã345645¡ã1240¡ã043¡ã100¡ã100¡ãP1C2C2C1C2C1D2向阳村马三台实测地质剖面图导线平面图剖面图的长度应和平面图的长度相等,剖面总方向线平行剖面图的水平基线实测地质剖面图...
