第二章 施工排水VIP免费

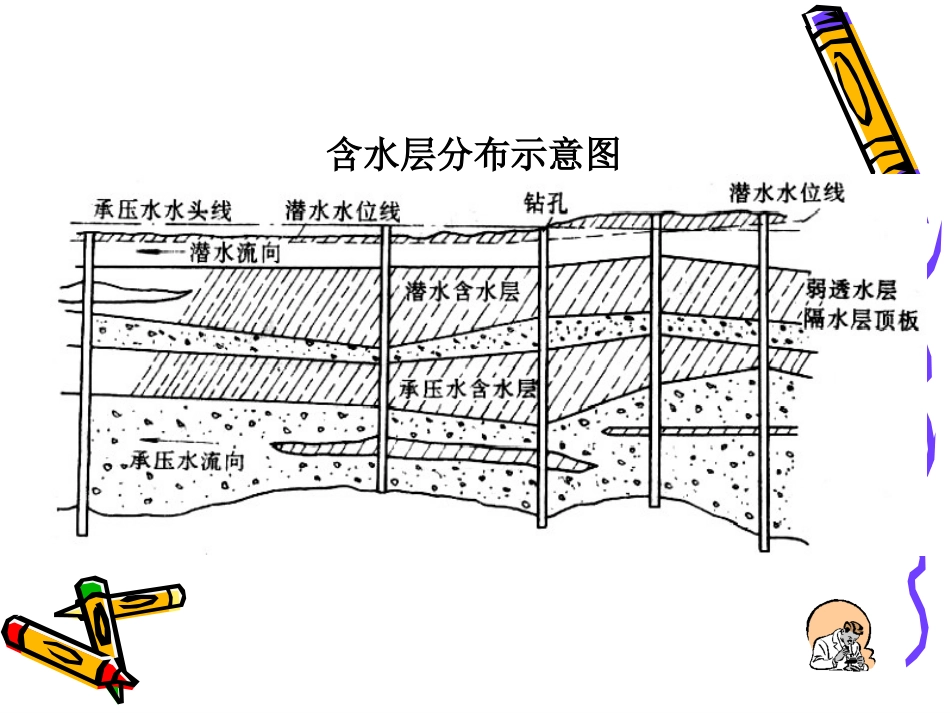

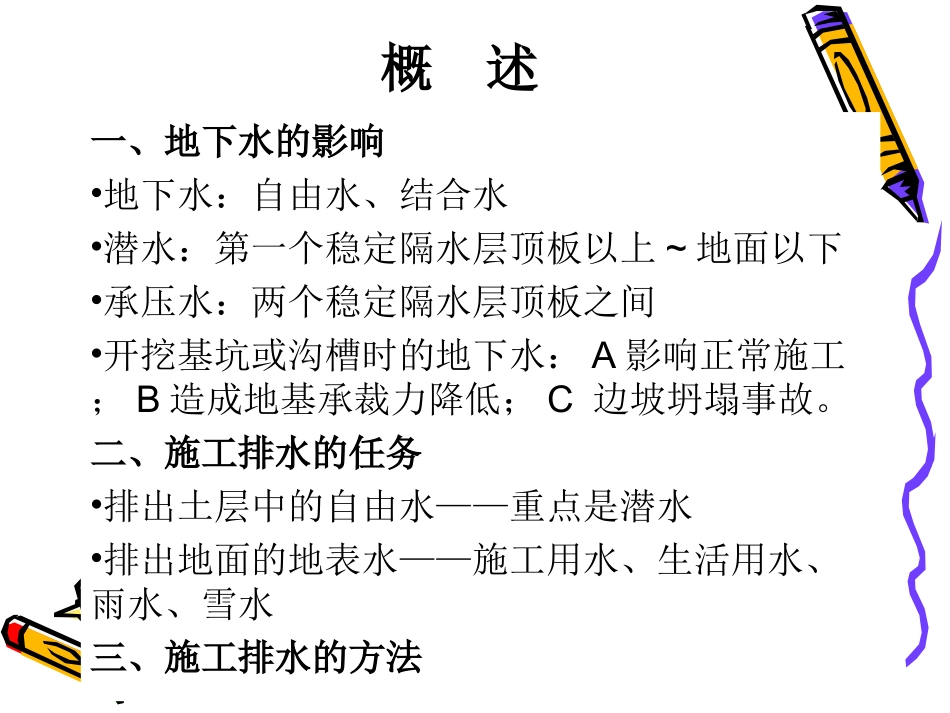

第二章施工排水第二章施工排水第二章施工排水第二章施工排水概述一、地下水的影响•地下水：自由水、结合水•潜水：第一个稳定隔水层顶板以上~地面以下•承压水：两个稳定隔水层顶板之间•开挖基坑或沟槽时的地下水：A影响正常施工；B造成地基承裁力降低；C边坡坍塌事故。二、施工排水的任务•排出土层中的自由水——重点是潜水•排出地面的地表水——施工用水、生活用水、雨水、雪水三、施工排水的方法含水层分布示意图第一节明沟排水明沟排水地面截水坑内排水一、地面截水适用条件：排除地表水和雨水。施工方法：利用施工及开挖基坑或沟槽挖出的土沿施工现场四周或迎水一侧、二侧构筑0.5~0.8m高的土堤。注意事项：与已有建筑物保持一定安全距离；尽量保留、利用天然排水沟道。二、坑内排水原理：在坑底随同挖方一起设置集水井，并沿坑底的周围开挖排水沟，排水沟可设置在坑内底四周或迎水一侧、二侧，使水流入集水井内，然后用水泵抽出坑外。看视频排水沟集水井水泵2.1排水沟、集水井的布置1.排水沟及集水井一般应设置在基础范围以外。2.排水沟的尺寸：一般底宽及沟深不小于0.3m纵向坡度不小于0.1%，坡向集水井3.集水井位置：井底距槽底1-2米，间隔30-40米4.集水井尺寸：直径或宽度为0.7-0.8米2.2水泵的选用1.流量：为管沟、基坑渗水量的1.5～2.0倍。2.水泵的扬程=高差+摩阻损失（实际扬程的15%～30%估算）综合反映土体渗透能力的指标，又称水力传导系数。在数值上等于水力坡度为1时，通过单位面积的渗流量。渗透系数愈大，透水性越强，反之越弱。2.3涌水量计算1.管沟、基坑处于一般地段或干河床时•Q——总渗水量，m3/昼夜；•K——土壤渗透系数，m／昼夜，见表2-1•H——稳定水位至基坑底深度，m；•R——渗水影响半径，m；见表2-1•R0——沟、坑计算半径，m。排水沟、集水井断面尺寸和水泵流量选择的依据002lg)lg(36.1rrRKHQ•计算半径R0的确定•对矩形基坑：•不规则基坑：L、B—基坑的平均长度和平均宽度，m；F—不规则基坑的平均面积，m。2.管沟、基坑靠近河边时（）式中D——管沟基坑离河岸距离，m；04LBR0/RF2/)(0RRLD)2lg(36.102rDKHQ2.4明沟排水法的适用范围–开挖基础不深或水量不大的沟槽或基坑–适用于粗粒土层、渗水量小的粘性土；–当土为细砂和粉砂时，地下水渗出会带走细粒，发生流砂现象，导致边坡坍塌、坑底隆起、施工困难，此时采用井点降水法。第二节人工降低地下水位•在基坑周围或一侧埋入深于基底的井点滤水管或管井，以总管连接抽水，使地下水低于基坑底，以便在干燥状态下挖土•井点降水按降深不同、抽吸原理和抽吸设备的不同，包括多种方法，其适用范围见表2-3。一、轻型井点井点管降低后地下水位线滤管原有地下水位线总管弯联管水泵房井点降水原理视频。（一）轻型井点系统的组成•管路系统：井点管（包含滤管）、弯联管、总管和附件（过滤器、阀门等）•抽水设备及其它附属设备：真空泵、离心水泵、气水分离器等。1—井点管；2—弯联管；3—总管；4—过滤器；5—气水分离器；6—真空表；7—离心泵；8—真空泵1.滤水管•位置：井点管下端，埋入含水层•规格：Φ38—55mm，L=1-2m•材质：无缝钢管•结构：粗钢丝保护网、滤水网（内外两层）、螺旋形细钢丝、钢管（5—12mm孔眼）2.井点管•位置：下端与滤水管用管箍连接,上端与总管通•规格：直径与滤水管相同，长度视埋深而定•材质：无缝钢管钢管管壁上的小孔缠绕的塑料管细滤网粗滤网粗铁丝保护网井点管铸铁头避免滤孔淤塞3.弯联管•位置：连接总管和井点管•规格：Φ38—55mm•材质：加固橡胶管、钢管弯头4.总管•位置：与抽水设备相连•规格：Φ100—150mm，L=4-6m•材质：钢管•结构：管壁上短管5.抽水设备•真空式抽水设备：真空泵、离心水泵、气水分离器等；设备复杂，可靠性低•射流式抽水设备：抽水深度9-11m，设备简单，工作可靠，压力损失小；缺点是效率低（二）轻型井点设计•设计步骤：确定平面布置方案——确定高程布置方案——井点系统涌水量计算（Q)——井点管数量计算(n)——井距计算(D)——井距和井点管数量的调整(D、n)——抽水设备的选择总管进水出水射流...
