室内手绘(两点透视讲解)VIP免费

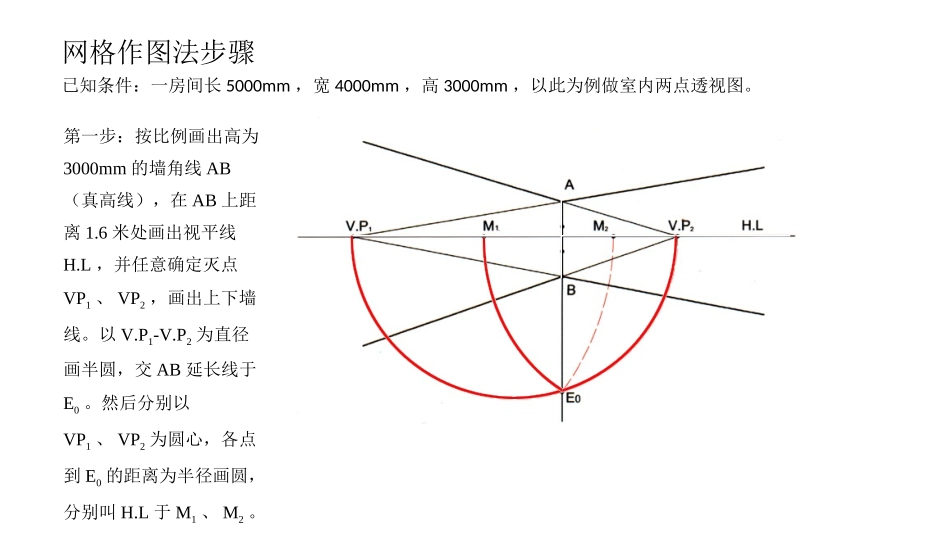

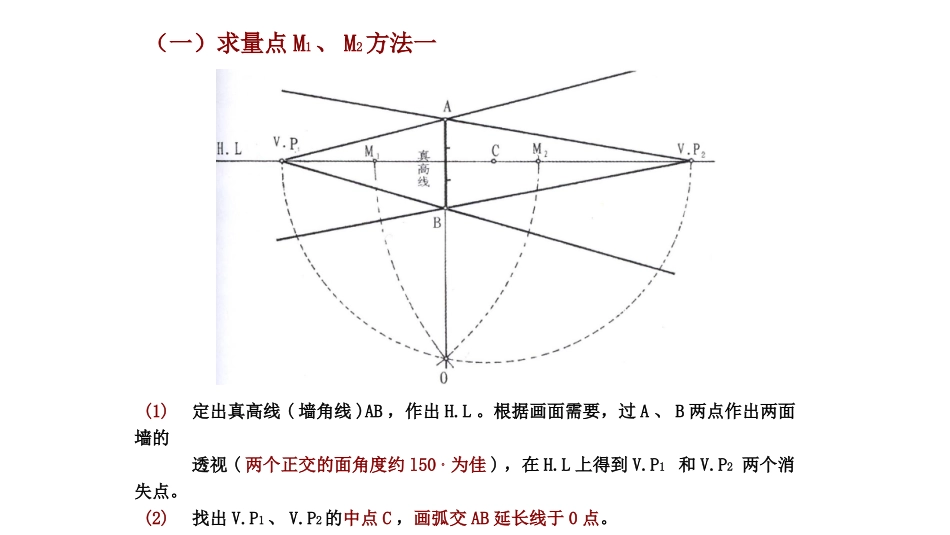

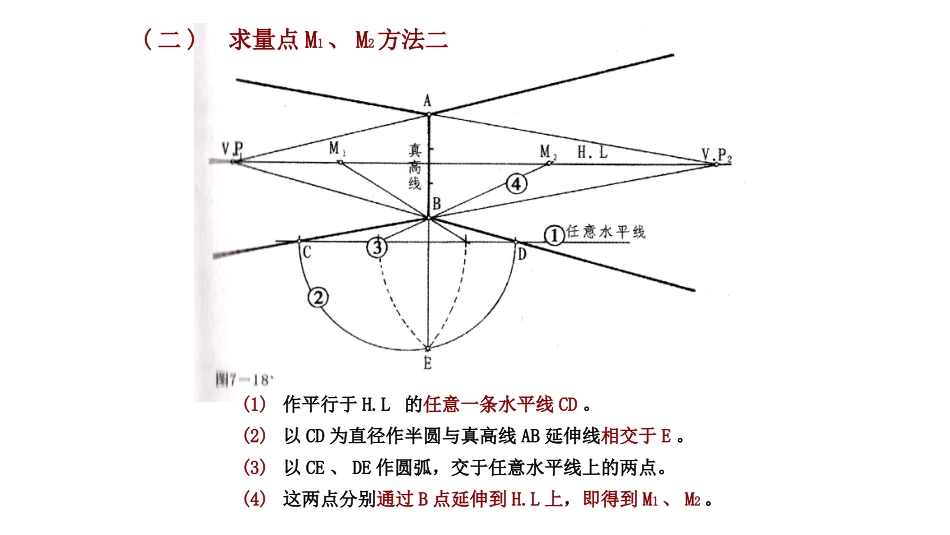

第一步：按比例画出高为3000mm的墙角线AB（真高线），在AB上距离1.6米处画出视平线H.L，并任意确定灭点VP1、VP2，画出上下墙线。以V.P1-V.P2为直径画半圆，交AB延长线于E0。然后分别以VP1、VP2为圆心，各点到E0的距离为半径画圆，分别叫H.L于M1、M2。网格作图法步骤已知条件：一房间长5000mm，宽4000mm，高3000mm，以此为例做室内两点透视图。（一）求量点M1、M2方法一(1)定出真高线(墙角线)AB，作出H.L。根据画面需要，过A、B两点作出两面墙的透视(两个正交的面角度约l50。为佳)，在H.L上得到V.P1和V.P2两个消失点。(2)找出V.P1、V.P2的中点C，画弧交AB延长线于0点。(3)以V.P2为圆心，V.P20为半径画弧相交于H.L得到点M1；以V.P1为圆心，V.P10为半径画弧交H.L于点M2。(二)求量点M1、M2方法二(1)作平行于H.L的任意一条水平线CD。(2)以CD为直径作半圆与真高线AB延伸线相交于E。(3)以CE、DE作圆弧，交于任意水平线上的两点。(4)这两点分别通过B点延伸到H.L上，即得到M1、M2。根据此方法画出的两点透视图实例已知室内平面图、立面图，用量点法作室内成角透视图。步骤：(1)过B点作基线G.L，并把进深尺寸量在上面。分别由量点M1、M2向G.L的各点引线，并在V.P1B和V.P2B的透视延长线上交得各点。(2)分别由各个尺寸点向V.P1、V.P2作透视线，即作出透视地网格。在地网格中分别找出家具等的平面位置，并分别竖垂线。(3)由真高线定出家具、天花板等高度尺寸，分别向左右消失点V.P1、V.P2连线，画出细部，即用量点法作出室内成角透视图。三、快速作图法步骤第一步：绘制一条水平线，确定为视平线H.L，在H.L线上画一条垂线AB，并在AB线的两侧，H.L线上一远一近确定两个灭点V.P1和V.P2.从V.P1向A、B点分别引线并延伸，同样由V.P2向A、B点引线并延伸，这样就画出了地面线及天棚线。第二步：由天棚线向地面线作两条垂线DC和EF，确定DC线和EF线位置的原则为使ABCD和ABFE在视觉上看起来像两个相等的正方形。平分AB四等份，再通过这些等分点向V.P1和V.P2连线，与ABCD的对角线交于1、2、3点，过这些点作垂线与BC相交，从V.P2点向这些交点引线并延伸；同理求得BF线上的交点，得出一个正方体的透视网格。
