光伏系统常见故障处理VIP免费

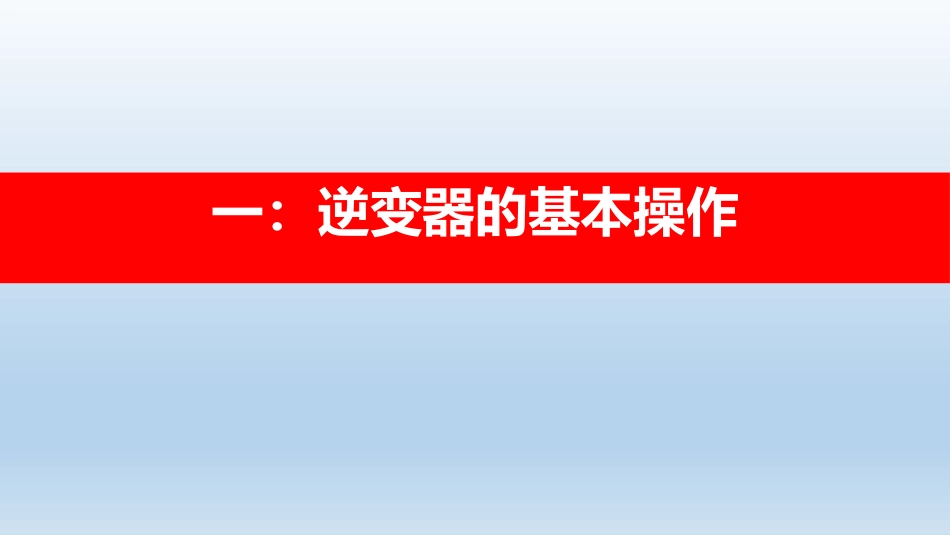

光伏系统常见性故障处理一：逆变器的基本操作二：光伏系统安装常见问题三：光伏系统运行常见问题四：逆变器监控常见问题和解决方法一：逆变器的基本操作逆变器的主要功能有哪些？将直流电转换成交流电跟踪最大功率点安全保护功能监控指示灯工作指示灯故障指示灯当天发电量实时时间总发电量实时功率上键下键Enter（进入）键退出键系统连接状态工作状态和日期当天发电量柱状图三相机显示屏/指示灯/按键黄灯长亮表示电站无线监控系统正常，闪烁表示出错电网电压、电流电网频率日期时间设置语言设置历史发电量查看查看报错历史长按Enter上下键选择安规长按Enter选定安规安规设置安规范围（188-242v）中国较高压（110-264v）中国最高压（110-280v）相电压短按Enter长按Enter等待WiFi恢复出厂设置操作返回实时发电功率监控指示灯状态及参数工作指示灯故障指示灯单相机显示屏/指示灯/按键Enter按键E-Today当天发电量E-Total总发电量电网电压电网频率报错历史软件版本长按Enter短按Enter选择安规等待安规设置长按EnterEnter短按:数字加长按:下一数字等待:保存长按Enter短按Enter时间和通讯方式设置长按Enter等待结果WiFI恢复出厂设置操作返回二：光伏系统安装常见问题组件的阴影遮挡问题为保证良好散热，拆卸方便，逆变器周边的最小间隙不得小于以下数值：SS&DS系列：上方200mm,下方500mm,两侧200mm,前方300mm（图1）DT系列：上方200mm,下方500mm,两侧500mm,前方300mm（图2）图1图2逆变器安装间隙项目现场安装对比如果机器装在室外，最好在上部加装一块盖板，一方面可以防止夏天的时候阳光直射，导致机器内部温度过高导致的高温降载，可以提高发电效率；另一方面可以提高逆变器的使用寿命。加装盖板直流线缆正负极链连接1：确保在连接光伏组件之前，逆变器的直流开关处于关断状态2：确保光伏组件极性与DC连接器相匹配，正极连接PV+，负极连接PV-3：确保每串组件的电压和电流在逆变器的输入范围之内GoodWe逆变器有三种型号DC连接器---Sunclix、MC4和安费诺DC端子安装注意事项：每路MPPT的每路直流输入的组件数量应该一致，例如：PV1中的a=b=cPV2中的d=e=f注意事项火线接到交流端子对应的L处，零线接到N处，地线接到PE处；接线完成之后，需要用万用表测量对应的电压，线电压应该在380V左右，相电压应该在220V左右。AC端子安装接线注意左零右火设备接地配电箱进线，接逆变器配电箱出线，接市电电表进出线，有标识1：安装后，在并网之前，只需要连接直流侧，开启逆变器，检查机器的时间设置及安规设置是否正确2：开启逆变器正确顺序：先上交流再上直流；断开逆变器正确顺序：先断交流再断直流3：逆变器交流侧的漏电保护开关，建议阀值在100mA及以上4：如果逆变器安装后，长时间不需要并网的，最好将直流和交流侧的接头断开5：雷击导致的逆变器损坏，不在保修范围之内，所以在安装光伏系统时，需要考虑到防雷的问题，加装防雷保护其他问题三：光伏系统运行常见问题故障信息汇总系统报错逆变器自身报错•没有市电继电器检测异常UtilityLossRelay-CheckFailure•面板对地绝缘阻抗过低输出端电流传感器故障IsolationFailureACHCTFailure•电网电压超限残余电流检测装置故障VacFailureGFCIFailure•残余电流故障过温保护GroundIFailureOverTemperature•电网频率超限风扇故障FacFailureFanFailure•面板电压过高PVOverVoltage其他检测工具原因：机器检测到缺少市电ErrorCode：23检测方法1：初次安装①检查交流侧空开是否闭合，如果没有闭合，请闭合空开②用万用表测量电网是否有电压，如果没有电压，那么确认电网是否断电③检查交流接线是否正确，单相机零火地是否正确并一一对应，三相机三火一零一地是否一一对应，如果发现异常，请立即纠正2：逆变器运行一段时间后①检查电网是否断电，若有电进入下一步②检查交流空开是否断开，若空开正常，请看下一步③在逆变器显示屏上查看电网电压Vac或者VL1、VL2、VL3的视数是否正常④在机器断开交直流电，并等待5分钟后，用万用表的电阻档测量逆变器交流输出（零火线）分别对地的阻抗（机器正常情况下阻抗大于200KΩ），若小于200KΩ，请联系售后服务Utility...
