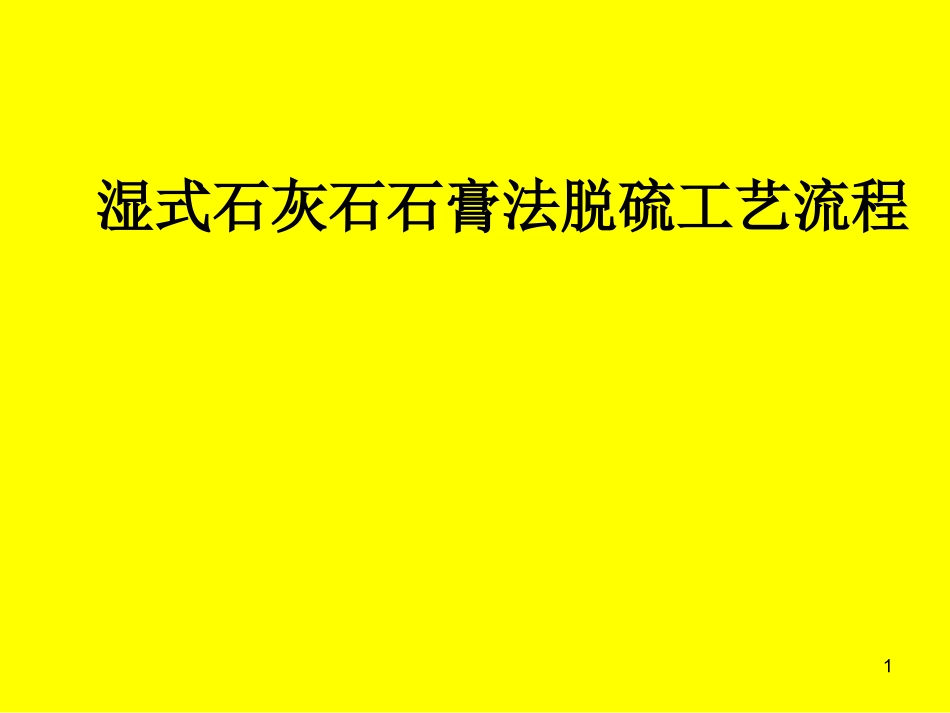

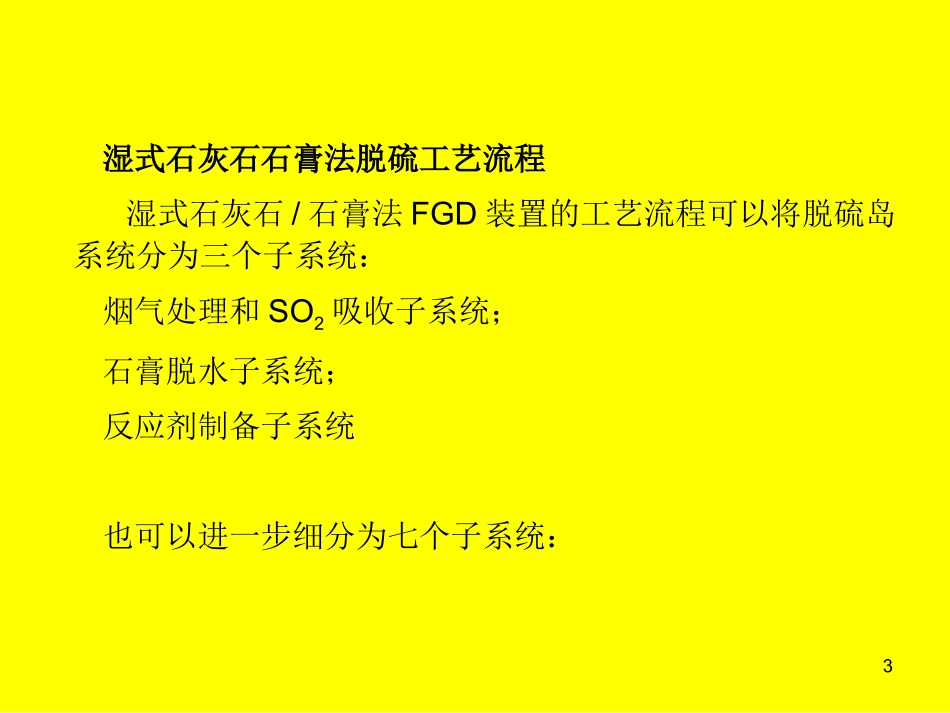

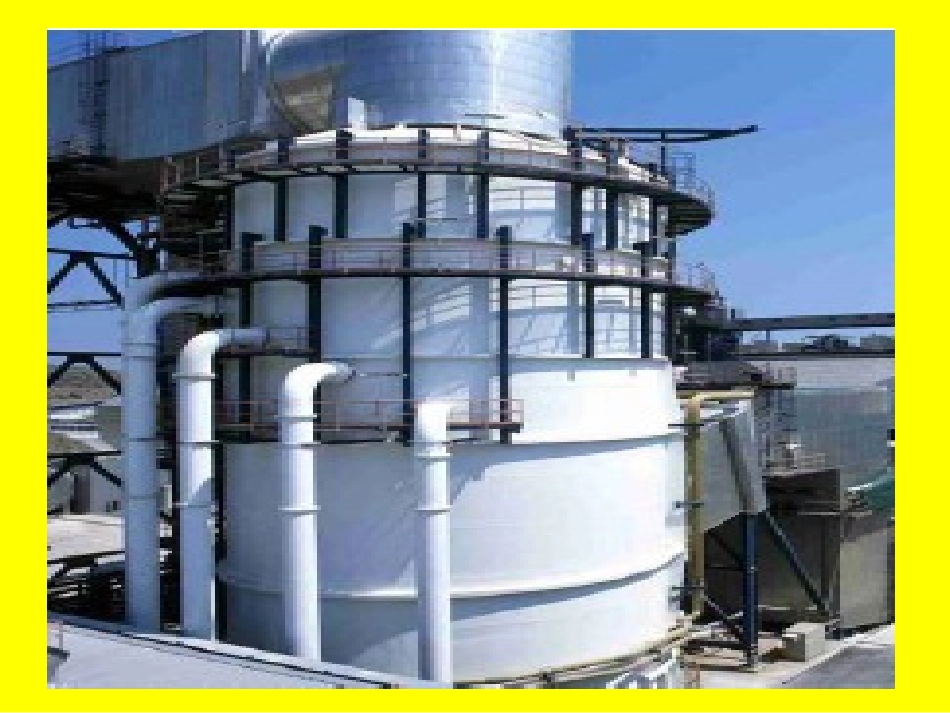

湿式石灰石石膏法脱硫工艺流程1湿式石灰石石膏法脱硫工艺流程湿式石灰石/石膏法FGD装置的工艺流程可以将脱硫岛系统分为三个子系统：烟气处理和SO2吸收子系统；石膏脱水子系统；反应剂制备子系统也可以进一步细分为七个子系统：3石灰石-石膏湿法烟气脱硫工艺流程石灰石-石膏湿法烟气脱硫系统原则上可由下列结构系统构成：由石灰石粉料仓和石灰石研磨及测量站构成的石灰石制备系统；由洗涤循环、除雾器和氧化工序组成的吸收塔；由回转式烟气-烟气换热器、清洁烟气冷却塔排放或湿烟囱排烟构成的烟气再热系统；脱硫风机；由水力旋流分离器和过滤皮带组成的石膏脱水装置；石膏贮存装置；废水处理系统。下面分别予以介绍。5石灰石浆液制备系统吸收剂制备系统的选择应根据吸收剂来源、投资、运行成本及运输条件等进行综合技术经济比较后确定。当资源落实、价格合理时，应优先采用直接购买石灰石粉方案；当条件许可且方案合理时，可由电厂自建湿磨吸收剂制备系统。当必须新建石灰石加工粉厂时，应优先考虑区域性协作即集中建厂，且应根据投资及管理方式、加工方式、厂址位置、运输条件等因素进行综合技术经济论证。石灰石浆液制备系统主要由石灰石粉贮仓、石灰石粉计量和输送装置、带搅拌的浆液罐、浆液泵等组成，如图所示。将石灰石粉由罐车运到料仓存储，然后通过给料机、计量器和输粉机将石灰石粉送入在浆配制罐。在罐中与来自工艺过程的循环水一起配制成石灰石质量分数为15%～20%浆液。用泵将该浆液经由一带流量测量装置的循环管道打入吸收塔底槽。6石灰石储存和制浆系统7石灰石/石膏法各系统－石灰石浆制备系统石灰石粉贮罐石灰石粉贮罐支架石灰石加料箱石灰石罐球磨机•石灰石浆制备系统核心设备：湿式球磨机橡胶内衬和硬化钢球石灰石给料泵电机球磨机浆液装置8吸收塔吸收塔是烟气脱硫系统的核心装置，要求气液接触面积大，气体的吸收反应良好，压力损失小，并且适用于大容量烟气处理。吸收塔的数量应根据锅炉容量、吸收塔的容量和可靠性等确定。300MW及以上机组宜一炉配一塔。200MW及以下机组宜两炉配一塔。根据国外脱硫公司的经验，一般二炉一塔的脱硫装置投资比一炉一塔的装置低5%～10%，在200MW以下等级的机组上采用多炉一塔的配置有利于节省投资。吸收塔的设计在湿法FGD系统中是十分关键的。吸收塔最主要的塔型是喷淋吸收塔，在世界的湿法FGD系统中占有突出的地位，大多采用逆流喷淋塔。9烟气从喷淋区下部进入吸收塔与均匀喷出的吸收浆液流接触，烟气流速为3~4m/s左右，液气比与煤含硫量和脱硫率关系较大，一般在8~25L/m3之间。喷淋塔的优点是塔内部件少，故结垢可能性小，压力损失小。逆气流运行有利于烟气与吸收液充分接触，但阻力损失比顺流大。吸收区高度为5~15m，如按塔内流速3m/s计算，接触反应时间2~5s。区内设3~6个喷淋层，每个喷淋层都装有多个雾化喷嘴，交叉布置，覆盖率达200%~300%。喷嘴入口压力不能太高，在0.5×105~2×105Pa之间。喷嘴出口流速约为10m/s．雾滴直径约1320~2950μm，大液滴在塔内的滞留时间1~10s，小液滴在一定条件下呈悬浮状态。图为逆流吸收塔结构图。10逆流喷淋吸收塔11石灰石/石膏法各系统－吸收塔系统•吸收塔内的喷头喷头材料：炭化硅•吸收塔内的喷淋层喷淋层管材：PP或FRP12石灰石/石膏法各系统－吸收塔系统•吸收塔内的喷淋层13吸收塔中除了浆液洗涤系统外，还有除雾器（ME）和氧化系统。干净烟气出口设除雾器，通常为二级除雾器，装在塔的圆筒顶部（垂直布置）或塔出口弯道后的平直烟道上（水平布置）。后者允许烟气流速高于前者。并设置冲洗水，间歇冲洗除雾器。冷烟气中残余水分一般不能超过100mg/m3，现在大多要求不超过75mg/m3，否则会玷污热交换器、烟道和风机等。湿法烟气脱硫塔采用的除雾器主要为折流板除雾器、旋流板除雾器。14通常，折流板除雾器中两板之间的距离为20～30mm，对于垂直安置的折流板气体的平均流速为2～3m/s；对于水平放置的折流板，气体的流速可以高些，一般为6～10m/s。气速过高会引起二次夹带。折流板除雾器结构与除雾原理见图所示。折流板除雾器结构与除雾原理15旋流板的结构如图所示，气流在...
