CFG桩施工工艺流程VIP免费

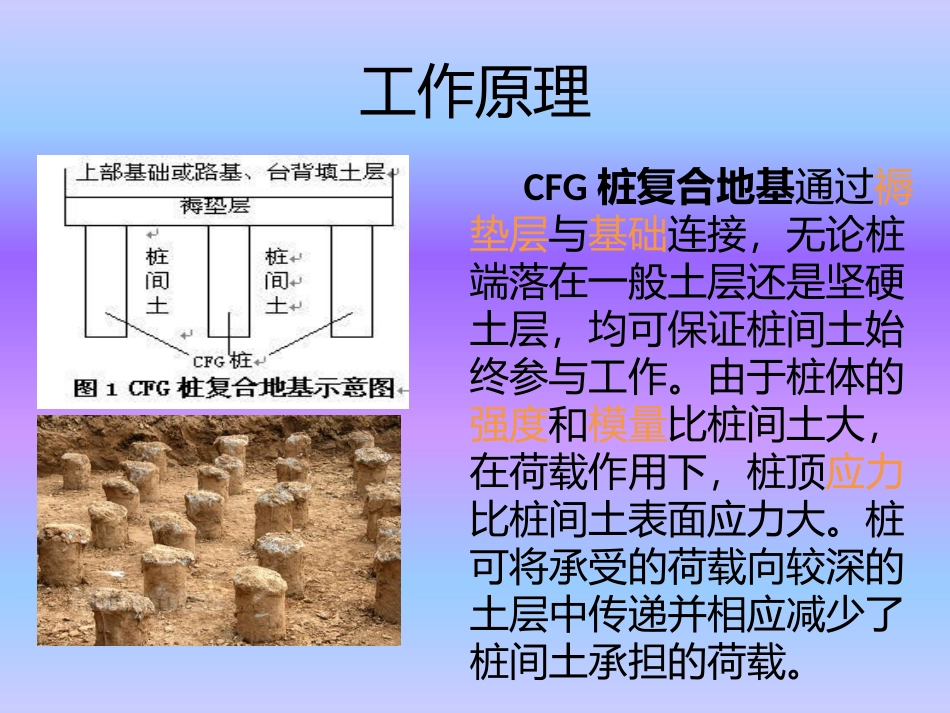

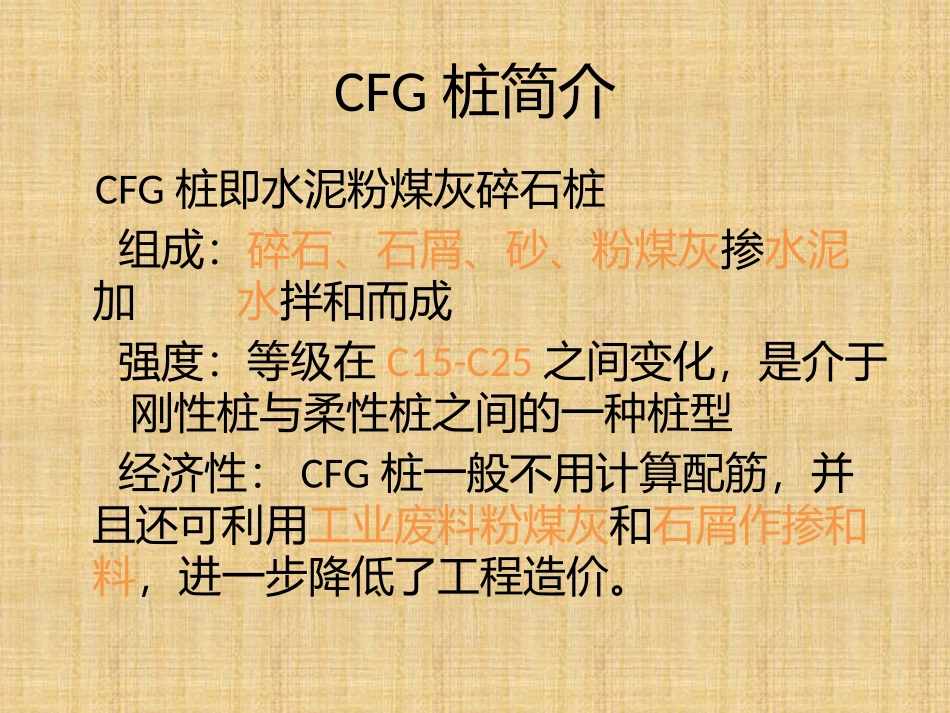

CFG桩施工CFG桩简介CFG桩即水泥粉煤灰碎石桩组成：碎石、石屑、砂、粉煤灰掺水泥加水拌和而成强度：等级在C15-C25之间变化，是介于刚性桩与柔性桩之间的一种桩型经济性：CFG桩一般不用计算配筋，并且还可利用工业废料粉煤灰和石屑作掺和料，进一步降低了工程造价。工作原理CFG桩复合地基通过褥垫层与基础连接，无论桩端落在一般土层还是坚硬土层，均可保证桩间土始终参与工作。由于桩体的强度和模量比桩间土大，在荷载作用下，桩顶应力比桩间土表面应力大。桩可将承受的荷载向较深的土层中传递并相应减少了桩间土承担的荷载。形成半刚性桩体浇筑按配比拌和水泥、粉煤灰、石子成孔CFG桩加固原理水泥粉煤灰碎石桩施工工艺流程图振动沉管灌注桩施工工艺和流程CFG桩施工工艺的分类(1)长螺旋钻孔灌注成桩，适用于地下水位以上的粘性土、粉土、人工填土地基；(2)泥浆护壁钻孔灌注成桩，适用于粘性土、粉土、砂土、人工填土、碎石（砾）石土及风化岩层分布的地基；(3)长螺旋钻孔、管内泵压混合料成桩，适用于粘性土、粉土、砂土等地基，以及对噪音及泥浆污染要求严格的场地；(4)振动沉管灌注成桩，适用于粘性土、粉土、淤泥质土人工填土及无密实厚砂层的地基。此处将以振动沉管灌注桩为例，对其具体施工工艺和流程进行讲解。振动沉管灌注桩简介振动沉管灌注（亦称为沉拔管灌注桩），其主要是依靠桩锤产生的激振力，使桩管沉入土中，在桩管内灌入砼，并伴随着振动拔管的过程，使桩身砼密实。水泥粉煤灰碎石（CFG）桩-振动沉管灌注施工振动沉管灌注施工应符合下列规定：1振动沉管过程中每沉1m应记录电流表一次，并对土层沿桩长变化情况。2在钻进过程中，应严格控制钻机沉管垂直度偏差，钻杆偏差不大于1%。3水泥、粉煤灰、碎石混合料应用搅拌机拌合。坍落度、拌合时间应按工艺性试验确定的参数进行控制，且拌合时间不得少于1min。4沉管至设计深度后应向管内一次投放混合料，投料后留振5～10s方可上提沉管。5拔管速率应按试桩确定参数控制（规范要求1.2—1.5m/min），如遇淤泥或淤泥质土，放慢拔管速度。拔管过程中不允许反插，如上料不足，在拔管过程中加料。6机械移位不得挤压已施工桩，混合料初凝后，人工将桩顶松散部分和浮浆挖除，将桩顶挖平至设计标高。振动沉管灌注桩的优缺点•优点：施工工期短，操作工艺简易，承载力高，施工方便，节省材料等优点，被广泛地应用于软弱地区的地基处理。•缺点：由于其成孔、灌注砼、成桩等都处于隐蔽状态，无法用测绳准确测量出灌注砼的高度，在灌注雨污水管道部位的CFG桩时，对桩身长度控制不理想，施工质量无法准确控制。测量放样测量队根据图纸，对施工基桩和边桩进行交底，进行桩位布置。用白灰撒出左右边线，按布置图和现场实际情况拉线放样，并且测出原地面高程。布桩图现场实际放样图钻机就位对中CFG桩机就位完成后，按照设计要求在桩中心点插一个标杆(可以一次性方便筷代替)，放好桩位后，移动CFG桩机到达指定桩位，用钻机塔身的前后和左右的垂直标杆检查塔身导杆，校正位置，使钻杆垂直对准桩位中心。开钻前量好钻具长度，并在机架上画上明显的进尺深度，保证成孔深度和有效桩长。桩机就位必须铺垫平稳，立柱垂直稳定牢固，钻头对准桩位。检查钻头活门是否闭合后，进行钻机就位，成孔钻机就位后必须平整稳固，在施工中不发生倾斜、移动，同时调整钻机水平。钻进成孔钻孔开始时，必须确认桩位编号、孔口标高、孔深，准确无误后，关闭钻头阀门，向下移动，钻杆至钻头触及地面时，启动马达钻进，一般先慢后快，如发现钻杆摇晃或卡钻时应放慢进尺，钻头到达设计桩底标高时，于动力头底面停留位置相应的钻机塔身处作醒目标记，作为施工时控制桩长的依据。钻进过程中，平台应保持平衡，未达到设计标高不得反转或提升钻杆，如因特殊情况要提升钻杆或反转，应将钻杆提升至表面，对钻头活门重新清洗疏通、闭合。开始钻进或穿过软硬地层交界处时，应保证钻杆垂直，缓慢进入；在含有砖头、瓦块的杂填土层或软塑粘性土层中钻进时，应尽量减少钻杆晃动，以免扩大孔径。钻进时，应注意观察电流值变化状态，及时记录电流变化情况为后期做资料提供依据。钻进...
