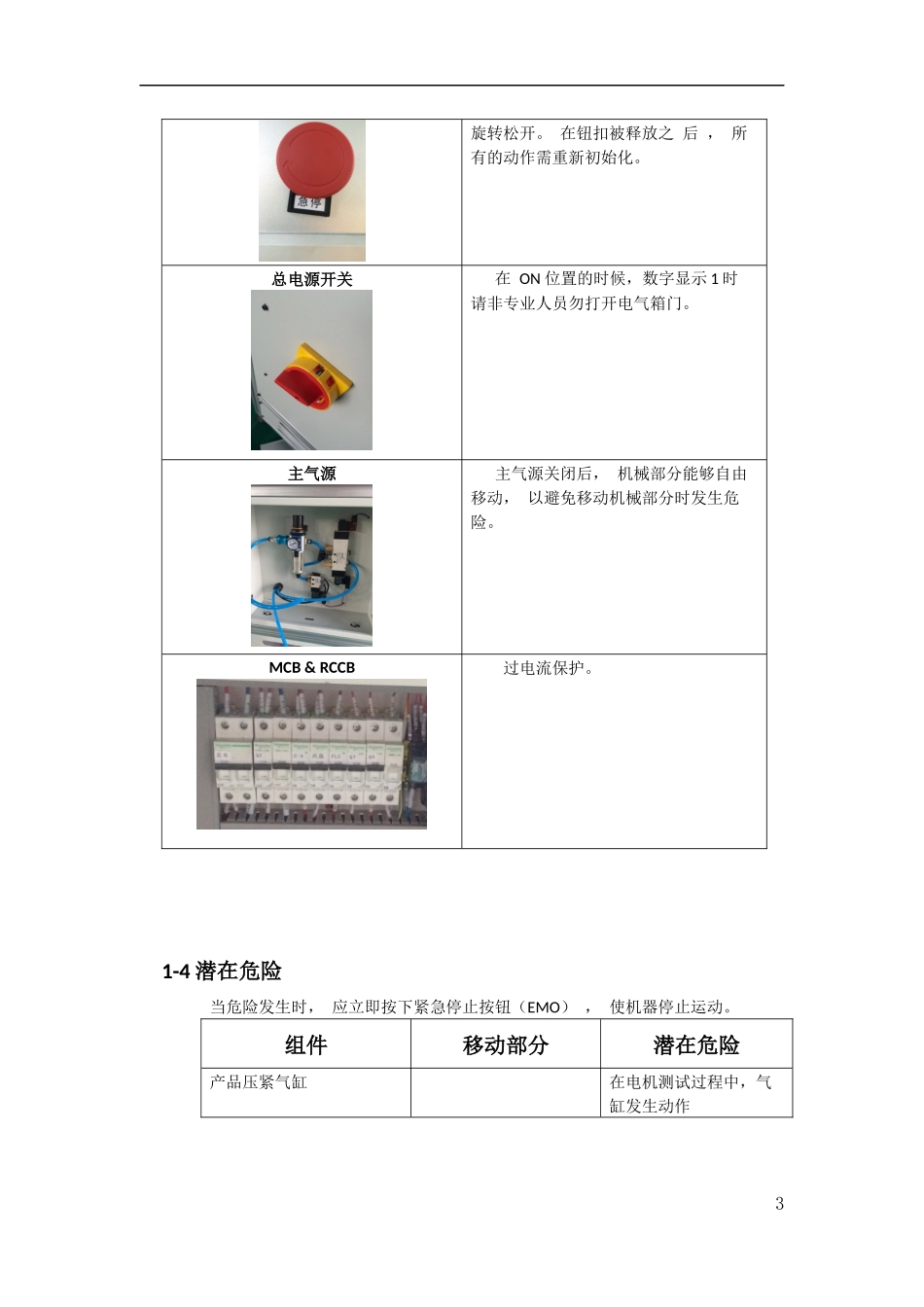

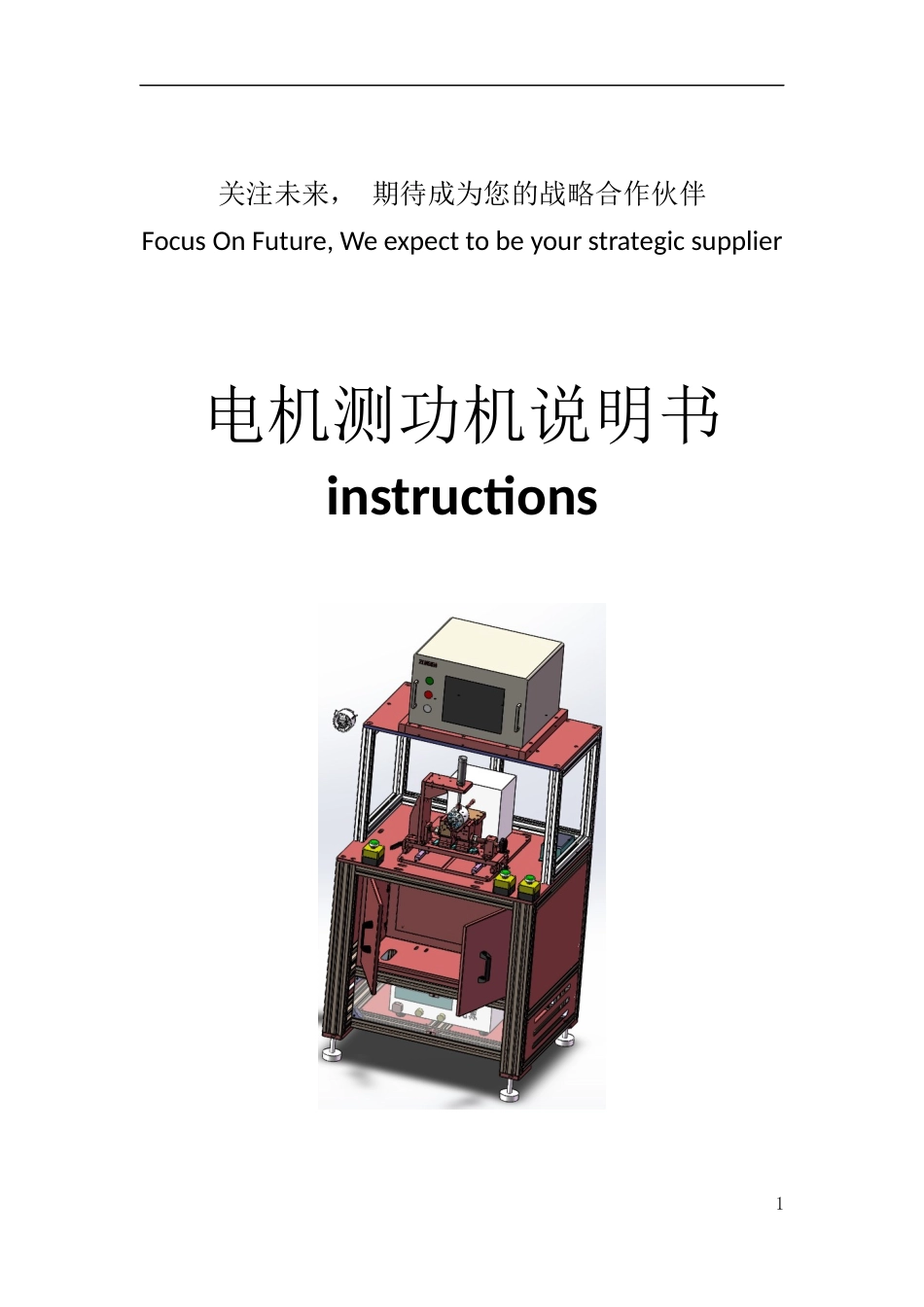

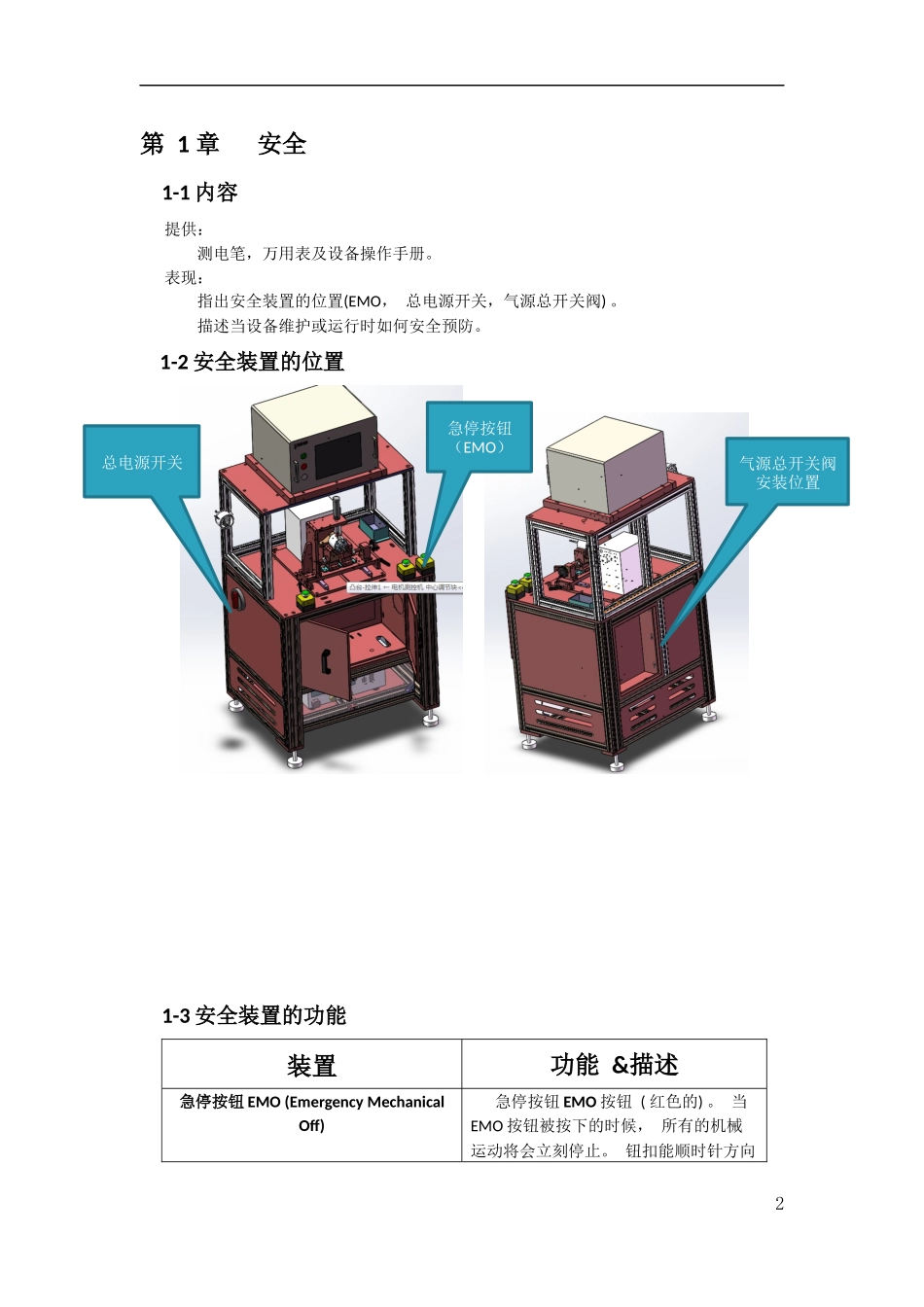

关注未来，期待成为您的战略合作伙伴FocusOnFuture,Weexpecttobeyourstrategicsupplier电机测功机说明书instructions1第1章安全1-1内容提供：测电笔，万用表及设备操作手册。表现：指出安全装置的位置(EMO，总电源开关，气源总开关阀)。描述当设备维护或运行时如何安全预防。1-2安全装置的位置1-3安全装置的功能装置功能&描述急停按钮EMO(EmergencyMechanicalOff)急停按钮EMO按钮(红色的)。当EMO按钮被按下的时候，所有的机械运动将会立刻停止。钮扣能顺时针方向2急停按钮（EMO）总电源开关气源总开关阀安装位置旋转松开。在钮扣被释放之后，所有的动作需重新初始化。总电源开关在ON位置的时候，数字显示1时请非专业人员勿打开电气箱门。主气源主气源关闭后，机械部分能够自由移动，以避免移动机械部分时发生危险。MCB&RCCB过电流保护。1-4潜在危险当危险发生时，应立即按下紧急停止按钮（EMO），使机器停止运动。组件移动部分潜在危险产品压紧气缸在电机测试过程中，气缸发生动作31-5安全预防1-5-1机械方面对设备进行操作时，一定要参考操作手册穿着合适的工作服。操作或者维修设备的时候不要戴领带，项链或宽松的衣服。穿着必需的保护装置。例如：手套、无边帽、护目镜等。自律和服从管理者的安排。操作设备之前，要考虑操作的步骤。不要屏蔽安全互锁，除非你是有资格的人员。在设备旁演示任何操作的操作之前，总是要先停止所有的活动的部件。1-5-2电气方面设备的电源和接线端总存在电气危害。为了避免任何的触电和死亡的事故发生，在维护设备时，要先切断主电源。并且只有有资格或经过训练的维护人员来维护和维修设备。在维修电气线路之前一定要关闭主电源。在电气箱内做任何修护之前请关掉主电源，严禁带电操作。只有经过训练的人员才允许带电维护或调整。检查并且确定设备/系统已经正确地接地。一般的维护将不仅仅保证稳定和可靠的操作，也会延长设备的使用寿命。对设备/系统进行任何操作或修护时，标准安全程序应该被严格的执行。这样可以避免任何的不必要的意外事故发生。了解并记住所有的安全装置的位置例如EMO，MCB，RCCB等。1-5-3Lockout/Tag-out程序Lockout：当维护设备的时候，要用LOCKOUT装置锁住设备的主电源开关以防止其它人员通断设备的电源。Tag-out：在设备的周围放置必须的，明显的Tag-out标志来通知人附近的每个人设备正在维护当中。Tag-out标志必须具有以下信息：一.修护设备人员的姓名。4二.部门名称。三.必需的危险警告。第2章操作原理2-1内容5提供：纸、笔、设备运行流程图。表现：了解设备主要部件实际的位置。了解设备所有主要部件的功能。2-2系统概观本设备是电机性能测试设备：1电气控制柜2电机测试电源3双手启动4电机定位加紧工装5测功机主体6测功机控制器7三色报警灯8气动元件安装柜第3章安装3-1内容：612345678提供：必须的工具清单。序号名称数量备注1公制内六角扳手1套公制2开口扳手1套3活动扳手1件4十字螺丝刀1件5一字螺丝刀1件装配图。指导如何移动，卸下以及安装设备。表现：移动，卸下，以及安装设备(何时可适用)。解释该如何移动，卸下以及安装设备。3-2设备需求3-2-1尺寸设备尺寸（WHD）：935.5mmx1840mmx695mm。检修、保养移动需要的地面空间：4000mmx2500mm。设备连接：主气源，主电源。电源：交流单相220V，50/60Hz。3-2-2气源不小于4Kgf/cm2。3-3设备的移动必需的工具：液压叉车、水平仪、活动扳手、内六角扳手。7移动以及卸下的流程：步骤内容1用液压车举起设备，并使设备保持水平，使设备能够平稳移动到安装位置。2设备进入生产车间前卸下包装木箱3移动设备到安装位置4调整地脚，使设备固定，以防止设备移动。5在工作台上放置水平仪。6调整地脚使设备处于水平状态，并锁紧地脚注意：在举起和放置设备到地面之前不要倚靠或摇动设备。危险：如果你使用设备的脚轮来移动设备，当拉着设备经过通道时，不能让设备倾斜，否则，你必须使用升降机移动设备。3-4设备的安装步骤内容1将通向压缩空气的气管连接到设备背面的气源进口。2气源气压的调整-调整气源三联体旋钮，使气源输入正确，气源气压：4Kgf/cm23接入主电源：单相220VAC，10A，50/6...
