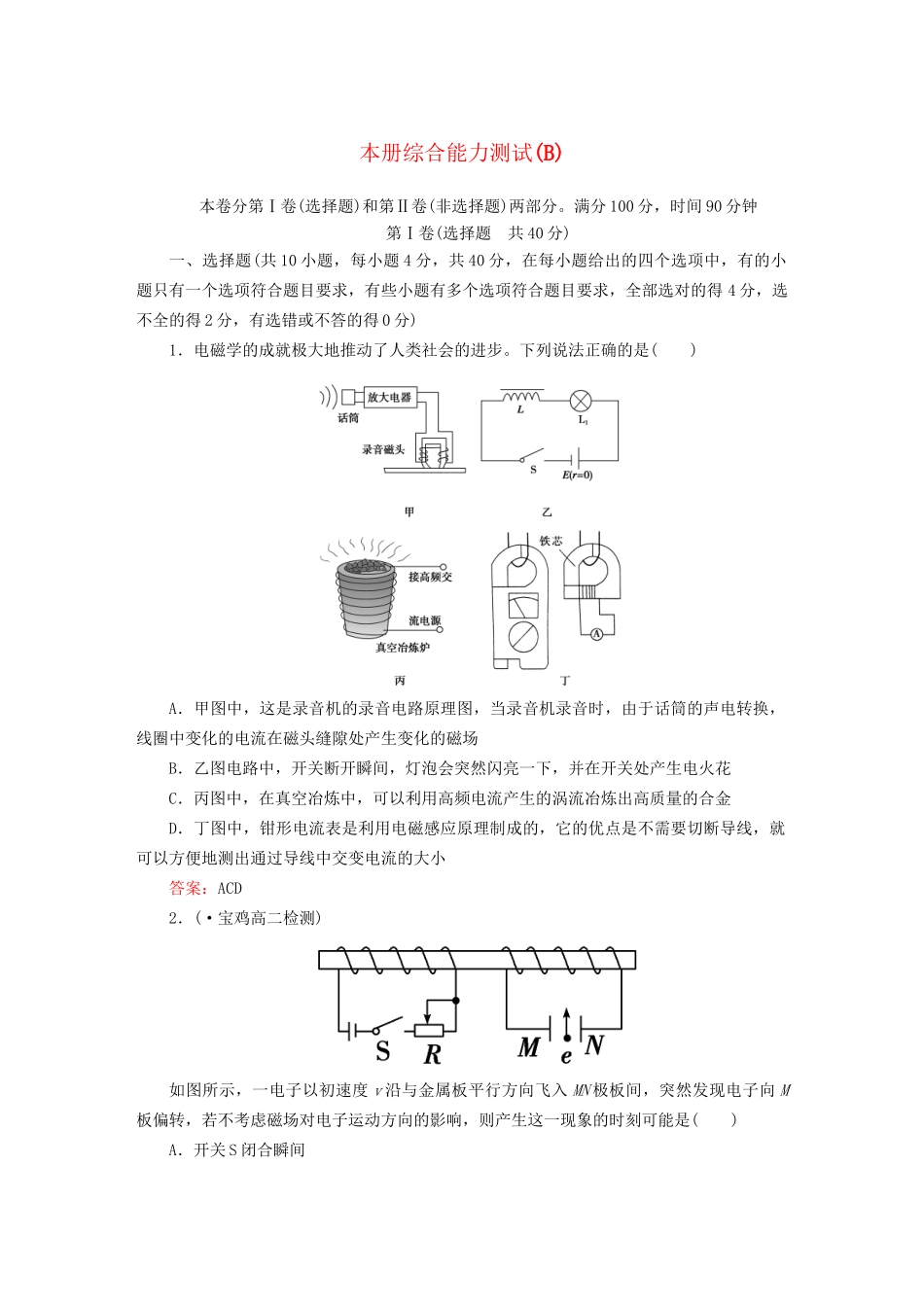

本册综合能力测试(B)本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。满分100分,时间90分钟第Ⅰ卷(选择题共40分)一、选择题(共10小题,每小题4分,共40分,在每小题给出的四个选项中,有的小题只有一个选项符合题目要求,有些小题有多个选项符合题目要求,全部选对的得4分,选不全的得2分,有选错或不答的得0分)1.电磁学的成就极大地推动了人类社会的进步。下列说法正确的是()A.甲图中,这是录音机的录音电路原理图,当录音机录音时,由于话筒的声电转换,线圈中变化的电流在磁头缝隙处产生变化的磁场B.乙图电路中,开关断开瞬间,灯泡会突然闪亮一下,并在开关处产生电火花C.丙图中,在真空冶炼中,可以利用高频电流产生的涡流冶炼出高质量的合金D.丁图中,钳形电流表是利用电磁感应原理制成的,它的优点是不需要切断导线,就可以方便地测出通过导线中交变电流的大小答案:ACD2.(·宝鸡高二检测)如图所示,一电子以初速度v沿与金属板平行方向飞入MN极板间,突然发现电子向M板偏转,若不考虑磁场对电子运动方向的影响,则产生这一现象的时刻可能是()A.开关S闭合瞬间B.开关S由闭合后断开瞬间C.开关S是闭合的,变阻器滑片P向右迅速滑动时D.开关S是闭合的,变阻器滑片P向左迅速滑动时答案:AD解析:若开关S闭合,由右手螺旋定则可知,左侧螺线管右端为N极;发现电子向M板偏转,说明M、N两板的电势φM>φN,即右侧螺线管中产生了流向M板的电流,由右手螺旋定则可知,右侧螺线管左端为N极,如图所示;由楞次定律可知,左侧螺线管中电流增大,选项A、D正确。3.绕有线圈的铁芯直立在水平桌面上,铁芯上套着一个铝环,线圈与电源、电键相连,如图所示。线圈上端与电源正极相连,闭合电键的瞬间,铝环向上跳起。则下列说法中正确的是()A.若保持电键闭合,则铝环不断升高B.若保持电键闭合,则铝环停留在某一高度C.若保持电键闭合,则铝环跳起到某一高度后将回落D.如果电源的正、负极对调,观察到的现象不变答案:CD解析:若保持电键闭合,磁通量不变,感应电流消失,所以铝环跳起到某一高度后将回落,A、B错,C对;正、负极对调,闭合电键磁通量增加,由楞次定律知,铝环向上跳起,现象不变,D正确。4.(·海口高二期中)一根弯成直角的导线放在B=0.4T的匀强磁场中,如图所示,导线ab=30cm,bc=40cm,当导线以5m/s的速度做切割磁感线运动时可能产生的最大感应电动势的值为()A.1.4VB.1.0VC.0.8VD.0.6V答案:B解析:弯成直角的导线的最大有效长度为ac连线长度,当导线沿垂直于ac连线方向切割磁感线运动时可产生最大的感应电动势。此时感应电动势E=Blv=0.4×5×0.5V=1.0V,选项B正确。5.内壁光滑、水平放置的玻璃圆环内,有一直径略小于圆环直径的带正电的小球,以速率v0沿逆时针方向匀速转动,若在此空间突然加上方向竖直向上、磁感应强度B随时间成正比例增加的变化磁场。设运动过程中小球带电荷量不变,那么(如图所示)()A.小球对玻璃圆环的压力一定不断增大B.小球所受的磁场力一定不断增大C.小球先沿逆时针方向减速运动,之后沿顺时针方向加速运动D.磁场力对小球一直不做功答案:CD解析:变化的磁场将产生感生电场,这种感生电场由于其电场线是闭合的,也称为涡旋电场,其场强方向可借助电磁感应现象中感应电流方向的判定方法,使用楞次定律判断。当磁场增强时,会产生顺时针方向的涡旋电场,电场力先对小球做负功使其速度减为零,后对小球做正功使其沿顺时针方向做加速运动,所以C正确;磁场力始终与小球运动方向垂直,因此始终对小球不做功,D正确;小球在水平面内沿半径方向受两个力作用:环的压力FN和磁场的洛伦兹力F,这两个力的合力充当小球做圆周运动的向心力,其中F=Bqv,磁场在增强,球速先减小,后增大,所以洛伦兹力不一定总在增大;向心力F向=m,其大小随速度先减小后增大,因此压力FN也不一定始终增大。故正确答案为C、D。6.(天津一中高二期中)图甲如图甲所示,虚线上方空间有匀强磁场,磁场方向垂直纸面向里,直角扇形导线框绕垂直于纸面的轴O以角速度ω匀速逆时针转动。设线框中感应电流的方向以逆时针为正,线框处于图示位置时为时间零点。那么...
