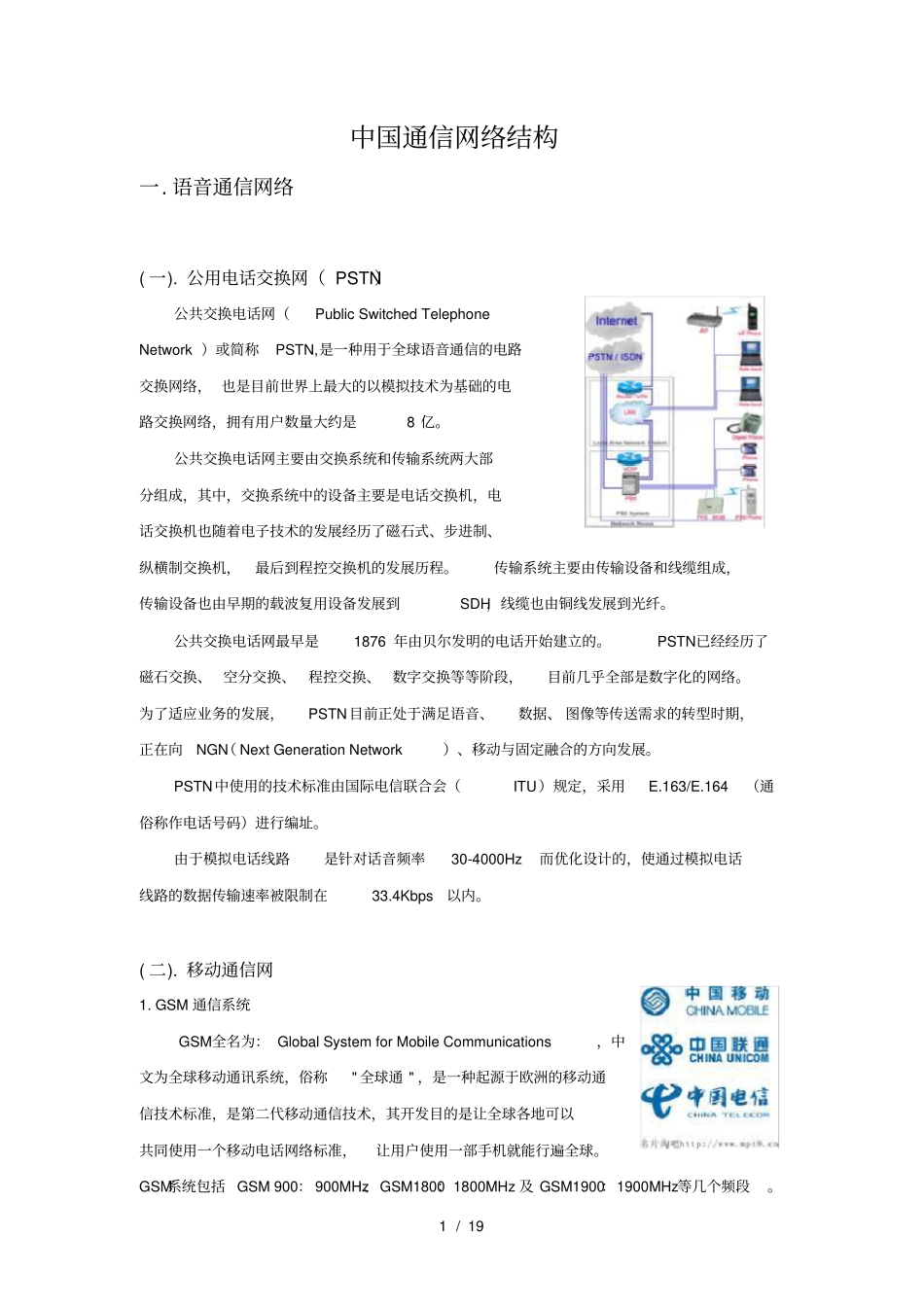

1/19中国通信网络结构一.语音通信网络(一).公用电话交换网（PSTN）公共交换电话网（PublicSwitchedTelephoneNetwork）或简称PSTN,是一种用于全球语音通信的电路交换网络，也是目前世界上最大的以模拟技术为基础的电路交换网络，拥有用户数量大约是8亿。公共交换电话网主要由交换系统和传输系统两大部分组成，其中，交换系统中的设备主要是电话交换机，电话交换机也随着电子技术的发展经历了磁石式、步进制、纵横制交换机，最后到程控交换机的发展历程。传输系统主要由传输设备和线缆组成，传输设备也由早期的载波复用设备发展到SDH，线缆也由铜线发展到光纤。公共交换电话网最早是1876年由贝尔发明的电话开始建立的。PSTN已经经历了磁石交换、空分交换、程控交换、数字交换等等阶段，目前几乎全部是数字化的网络。为了适应业务的发展，PSTN目前正处于满足语音、数据、图像等传送需求的转型时期，正在向NGN（NextGenerationNetwork）、移动与固定融合的方向发展。PSTN中使用的技术标准由国际电信联合会（ITU）规定，采用E.163/E.164（通俗称作电话号码）进行编址。由于模拟电话线路是针对话音频率30-4000Hz而优化设计的，使通过模拟电话线路的数据传输速率被限制在33.4Kbps以内。(二).移动通信网1.GSM通信系统GSM全名为：GlobalSystemforMobileCommunications，中文为全球移动通讯系统，俗称"全球通"，是一种起源于欧洲的移动通信技术标准，是第二代移动通信技术，其开发目的是让全球各地可以共同使用一个移动电话网络标准，让用户使用一部手机就能行遍全球。GSM系统包括GSM900：900MHz、GSM1800：1800MHz及GSM1900：1900MHz等几个频段。2/19我国于20世纪90年代初引进采用此项技术标准，此前一直是采用蜂窝模拟移动技术，即第一代GSM技术（2001年12月31日我国关闭了模拟移动网络）。GSM系统的组成GSM数字蜂窝通信系统的主要组成部分可分:为移动台系统(MSS)、基站子系统(BSS)和移动交换网络子系统(MSS)。基站子系统（简称基站BS）由基站收发台（BTS）和基站控制器（BSC）组成；移动交换网络子系统由移动交换中心（MSC）和操作维护中心（OMC）以及原地位置寄存器（HLR）、访问位置寄存器（VLR）、鉴权中心（AUC）和设备标志寄存器（EIR）等组成。其中MSS与BSS之间的接口为A接口，BSS与MS之间的接口为Um接口。GSM规范对系统的A接口和Um接口都有明确的规定，也就是说，A接口和Um接口是开放的接口。移动交换子系统MSS：完成信息交换、用户信息管理、呼叫接续、号码管理等功能。基站子系统BSS：BSS系统是在一定的无线覆盖区中由MSC控制，与MS进行通信的系统设备，完成信道的分配、用户的接入和寻呼、信息的传送等功能。移动台MS：MS是GSM系统的移动用户设备，它由两部分组成，移动终端和客户识别卡（SIM卡）。移动终端就是“机”，它可完成话音编码、信道编码、信息加密、信息的调制和解调、信息发射和接收。SIM卡就是“人”，它类似于我们现在所用的IC卡，因此也称作智能卡，存有认证客户身份所需的所有信息，并能执行一些与安全保密有关的重要信息，以防止非法客户进入网路。SIM卡还存储与网路和客户有关的管理数据，只有插入SIM卡后移动终端才能接入进网。操作维护子系统：GSM子系统还包括操作维护子系统（OMC），对整个GSM网络进行管理和监控。通过它实现对GSM网内各种部件功能的监视、状态报告、故障诊断等功能。区域划分从地理位置范围来看，GSM系统分为GSM服务区，公用陆地移动网（PLMN）业务区、移动交换控制区（MSC区）、位置区（LA）、基站区和小区。目前，中国移动、中国联通各拥有一个GSM网，为世界最大的移动通信网络。中国移动手机号段为：134-139、147、150-152、157-159、187。中国联通手机号段为：130-132、155、156、185、186。3/192.CDMA通信系统CDMA(CodeDivisionMultipleAccess)即：码分多址移动通信，是一种先进的大容量无线通信技术。其基本网络系统组成与GSM系统类似。CDMA技术的原理是基于扩频技术，即将需传送的具有一定信号带宽信息数据，用一个带宽远大于信号带宽的高速伪随机码进行调制，使原数据信号的带宽被扩展，再经载波调制并发送出去。接收端使用完全...
