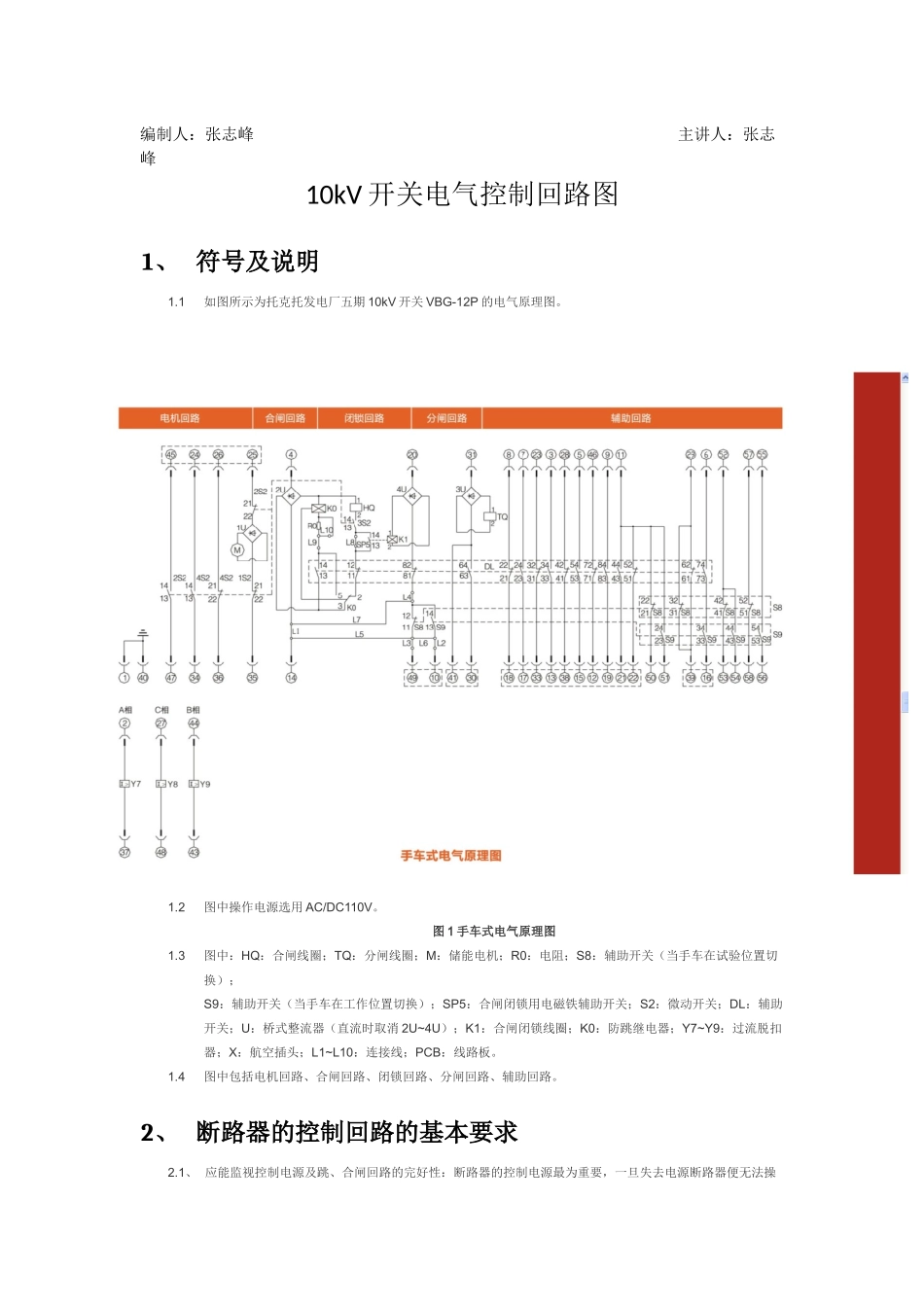

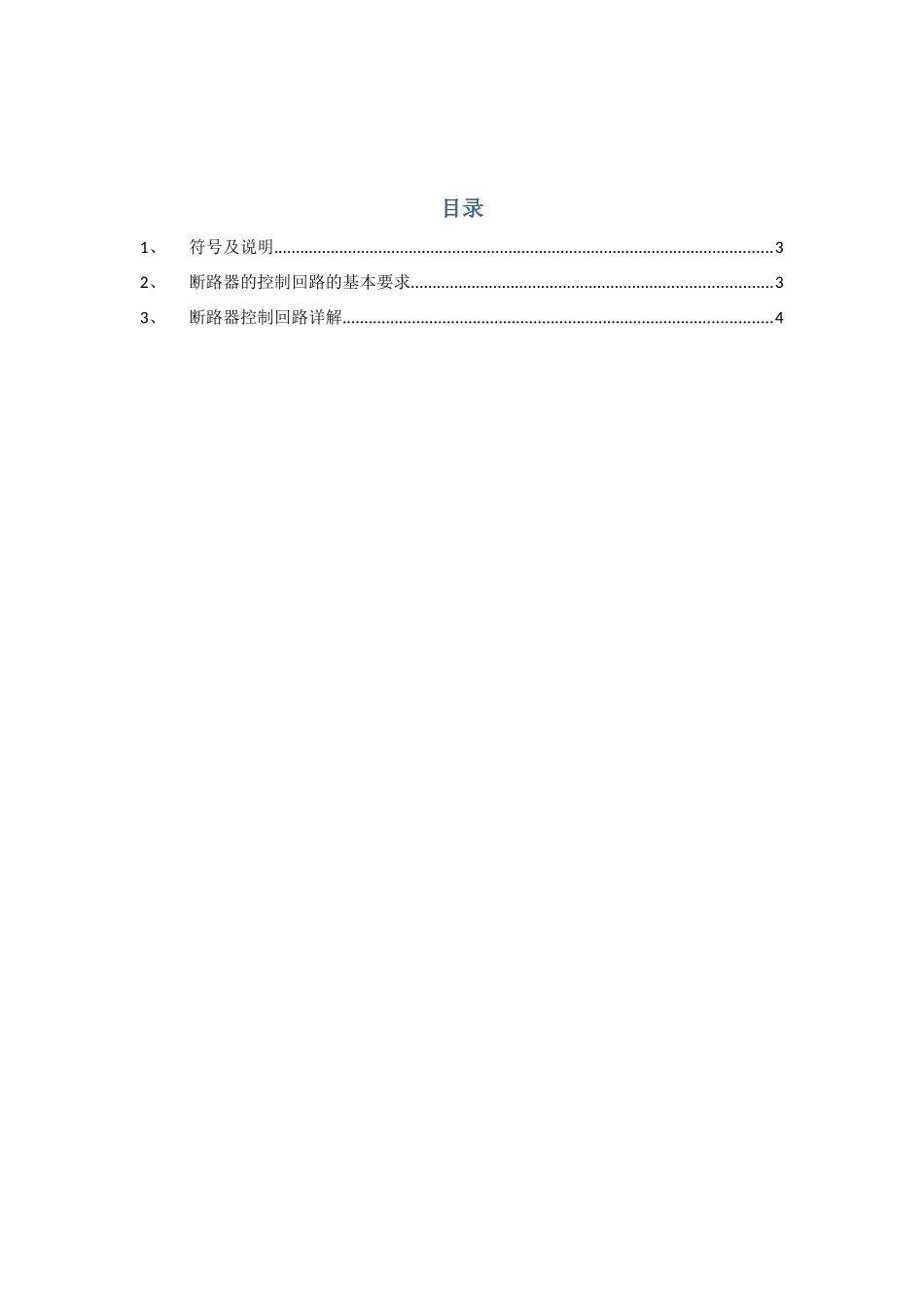

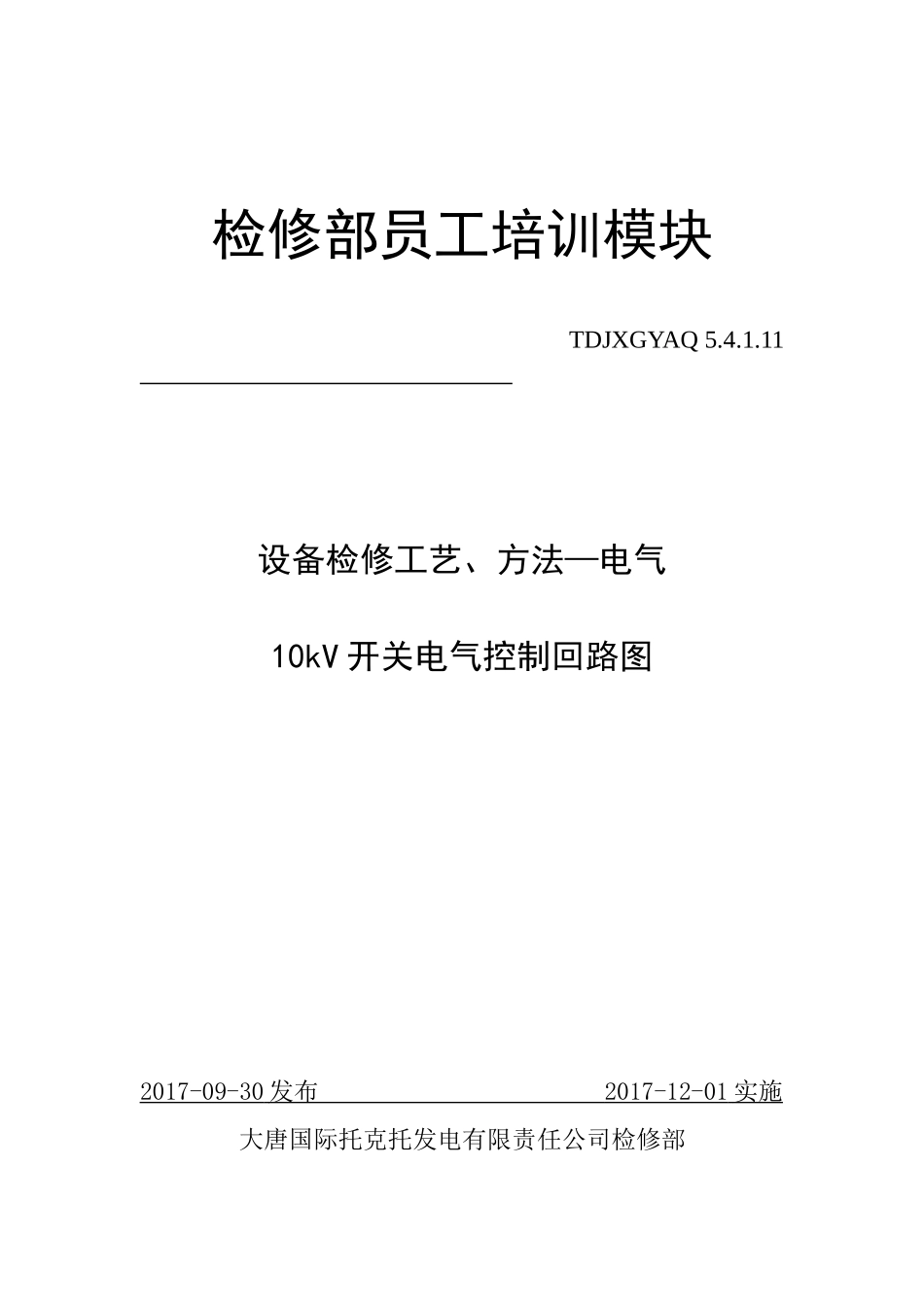

检修部员工培训模块TDJXGYAQ5.4.1.11设备检修工艺、方法—电气10kV开关电气控制回路图2017-09-30发布2017-12-01实施大唐国际托克托发电有限责任公司检修部目录1、符号及说明...................................................................................................................32、断路器的控制回路的基本要求...................................................................................33、断路器控制回路详解...................................................................................................4编制人：张志峰主讲人：张志峰10kV开关电气控制回路图1、符号及说明1.1如图所示为托克托发电厂五期10kV开关VBG-12P的电气原理图。1.2图中操作电源选用AC/DC110V。图1手车式电气原理图1.3图中：HQ：合闸线圈；TQ：分闸线圈；M：储能电机；R0：电阻；S8：辅助开关（当手车在试验位置切换）；S9：辅助开关（当手车在工作位置切换）；SP5：合闸闭锁用电磁铁辅助开关；S2：微动开关；DL：辅助开关；U：桥式整流器（直流时取消2U~4U）；K1：合闸闭锁线圈；K0：防跳继电器；Y7~Y9：过流脱扣器；X：航空插头；L1~L10：连接线；PCB：线路板。1.4图中包括电机回路、合闸回路、闭锁回路、分闸回路、辅助回路。2、断路器的控制回路的基本要求2.1、应能监视控制电源及跳、合闸回路的完好性：断路器的控制电源最为重要，一旦失去电源断路器便无法操作。因此，无论何种原因，当断路器控制电源消失时，应发出声、光信号，提示值班人员及时处理。2.2、具有防止多次合、跳闸的“跳跃”闭锁装置。断路器的“跳跃”现象一般是在跳闸、合闸回路同时接通时才发生。发生“跳跃”对断路器是非常危险的，容易引起机构损伤，甚至引起断路器的爆炸，故必须采取闭锁措施。2.3、能指示断路器的合闸、跳闸位置状态，应有明显的位置信号，故障自动跳闸、自动合闸时，应有明显的动作信号。2.4、合闸或跳闸动作完成后，应使命令脉冲自动解除。跳、合闸命令应保持足够的时间长度，并且当跳闸或合闸动作完成后，命令脉冲能自动解除。因断路器的机构动作需要一定的时间，跳、合闸时主触头到达规定位置也要有一定的行程，这些加起来就是断路器的固有动作时间及灭弧时间。命令保持足够的时间长度就是保障断路器可靠的跳、合闸。为了加快断路器的动作，增加跳、合闸线圈中电流的增长速度，要尽可能的减小跳、合闸线圈的电感量。为此跳、合闸线圈都是按短时带电设计的。因此跳、合闸操作完成后，必须自动断开跳、合闸回路，否则会烧坏跳闸或合闸线圈。通常由断路器的辅助触点自动断开跳合闸回路。2.5、断路器具备可靠的闭锁回路。断路器的操作机构动力消失或不足时，例如弹簧机构的弹簧未拉紧，液压机构或气压机构压力不足时，应闭锁断路器的动作，并发出信号3、断路器控制回路详解2.6、图二所示为断路器储能电机回路图2电机回路2.7、工作原理：航空插头25、35接DC/AC110V电源，2S为微动开关，该微动开关触电2S1、2S2为常闭触点，电机回路接通，储能电机动作给储能弹簧储能，当储能结束时，储能弹簧将微动开关2S触动，2S1、2S2断开。结束储能。储能电机微动开关，当弹簧储能结束后，S2微动开关动作，1S2、2S2断开停止储能。25、35所代表的是断路器航空插头内部标注的插针线号。用来核对接线及试验。图3合闸回路2.8、合闸回路工作原理：航空插针4/14提供直流110V电源，通过整流桥2U，开关储能，3S2闭合，合闸回路闭合。当合闸线圈HQ得电后吸合，断路器合闸，辅助开关DL13、DL14闭合。K0继电器得电后，K03，K05接通，K02、K03断开，K0自保持，合闸线圈回路断开，达到防跳功能。桥式整流器，为合闸线圈提供电源，接航空插头插针4、14。防跳继电器，当合闸线圈HQ得电后吸合，断路器合闸，辅助开关DL13、DL14闭合。K0继电器得电后，K03，K05接通，K02、K03断开，K0自保持，合闸线圈回路断开，达到防跳功能。合闸线圈，储能完成后微动开关3S2闭合，合闸回路闭合，断路器合闸合闸闭锁，在断路器闭锁不满足的情况下禁止合闸。辅助开关DL，DL13、DL14为常开触点，DL11、DL12为常闭触点...
