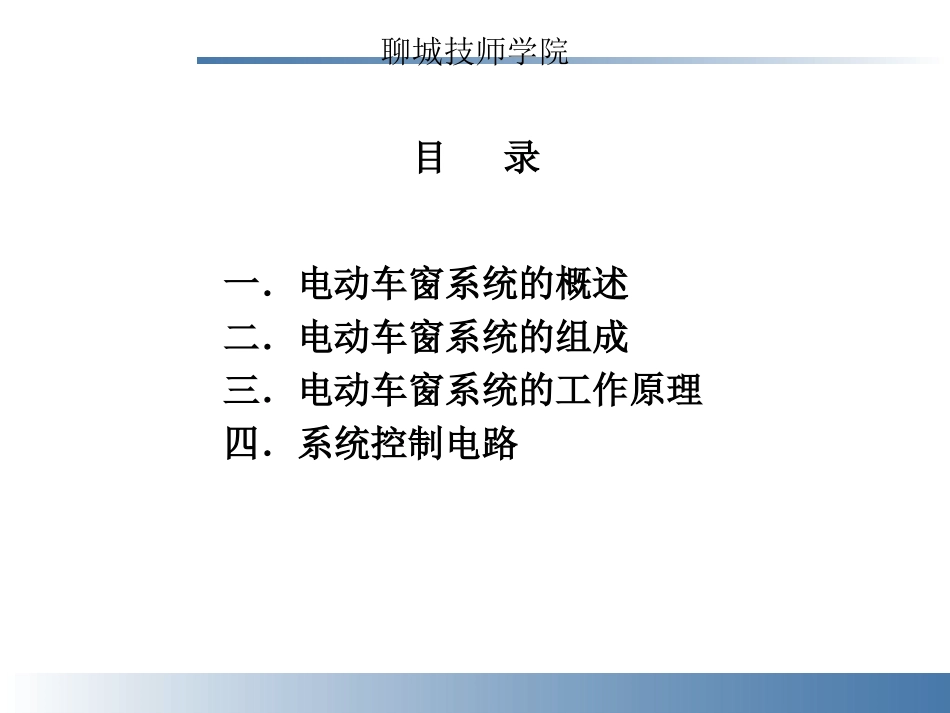

聊城技师学院车身电器系统车身电器系统BodyElectricalBodyElectrical聊城技师学院电动车窗系统电动车窗系统powerwindowspowerwindows聊城技师学院一．电动车窗系统的概述二．电动车窗系统的组成三．电动车窗系统的工作原理四．系统控制电路目录聊城技师学院一、电动车窗系统的概述为了使驾驶员更加集中精力驾车，方便驾驶员及乘客的操作，许多轿车采用了电动车窗。驾驶员和乘客只需操纵车窗升降开关，就可以使汽车门窗玻璃自动上升或者下降。1-自动上升2-手动上升3-手动下降4-自动下降聊城技师学院电动车窗系统由车窗、车窗升降器、电动机、控制开关等组成。二、电动车窗系统的组成电动车窗结构图控制开关图聊城技师学院电动车窗系统由车窗、车窗升降器、电动机、控制开关等组成。二、电动车窗系统的组成绳轮式玻璃升降器结构图软轴式玻璃升降器结构图聊城技师学院1、主开关的控制原理三、电动车窗系统的工作原理别克君威左前窗开关控制原理图聊城技师学院1、主开关的控制原理三、电动车窗系统的工作原理别克君威左前窗开关一键式控制原理图聊城技师学院当开关打到不同位置时，电源从不同的触点引入，控制电机不同的工作模式。2、分开关的控制原理三、电动车窗系统的工作原理别克君威右后窗开关控制原理图聊城技师学院3、电动机的控制原理三、电动车窗系统的工作原理由于电动车窗的动作是双向（升降）的，所以改变通过电动机的电流方向，从而控制电动机的转动方向。聊城技师学院4、电动车窗系统的工作原理三、电动车窗系统的工作原理电动车窗系统示意图M右后车窗开关右后车窗开关左后车窗开关左后车窗开关右前车窗开关右前车窗开关MMM左前车窗电机右前车窗电机左后车窗电机右后车窗电机12V左前车窗开关左前车窗开关聊城技师学院四、电动车窗系统的控制电路别克君威别克君威电动车窗电动车窗电源电压电源电压聊城技师学院四、电动车窗系统的控制电路别克君威别克君威电动车窗电动车窗搭铁搭铁一键式快降一键式快降聊城技师学院四、电动车窗系统的控制电路左前车左前车窗上升窗上升聊城技师学院四、电动车窗系统的控制电路左前车左前车窗下降窗下降聊城技师学院四、电动车窗系统的控制电路左前车左前车窗快降窗快降聊城技师学院四、电动车窗系统的控制电路左后车左后车窗上升窗上升聊城技师学院四、电动车窗系统的控制电路分开关控制分开关控制聊城技师学院四、电动车窗系统的控制电路锁止锁止
