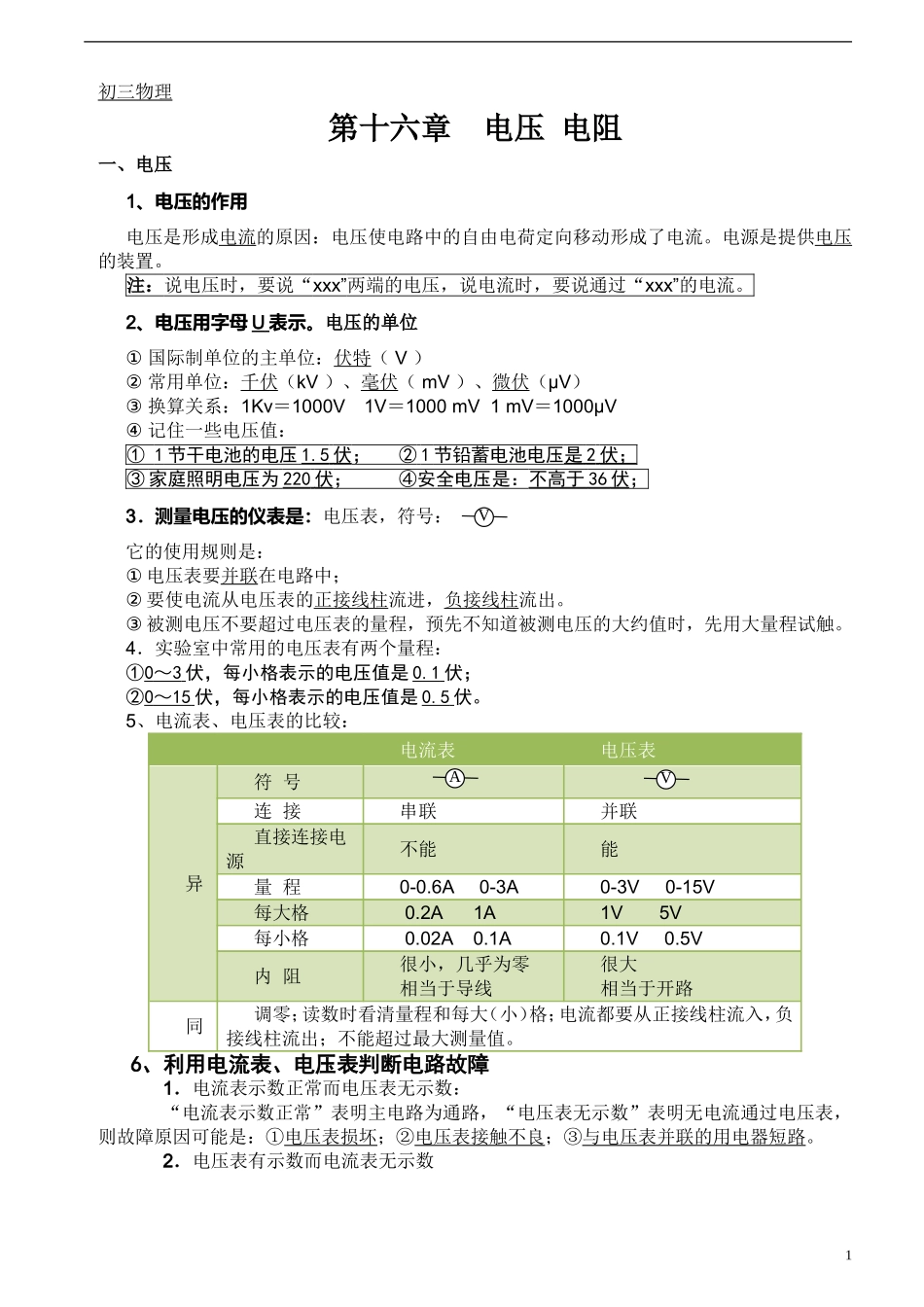

初三物理第十六章电压电阻一、电压1、电压的作用电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供电压的装置。注：说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。2、电压用字母U表示。电压的单位①国际制单位的主单位：伏特（V）②常用单位：千伏（kV）、毫伏（mV）、微伏（μV）③换算关系：1Kv＝1000V1V＝1000mV1mV＝1000μV④记住一些电压值：①1节干电池的电压1.5伏；②1节铅蓄电池电压是2伏；③家庭照明电压为220伏；④安全电压是：不高于36伏；3．测量电压的仪表是：电压表，符号：它的使用规则是：①电压表要并联在电路中；②要使电流从电压表的正接线柱流进，负接线柱流出。③被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用大量程试触。4．实验室中常用的电压表有两个量程：①0～3伏，每小格表示的电压值是0.1伏；②0～15伏，每小格表示的电压值是0.5伏。5、电流表、电压表的比较：电流表电压表异符号连接串联并联直接连接电源不能能量程0-0.6A0-3A0-3V0-15V每大格0.2A1A1V5V每小格0.02A0.1A0.1V0.5V内阻很小，几乎为零相当于导线很大相当于开路同调零；读数时看清量程和每大（小）格；电流都要从正接线柱流入，负接线柱流出；不能超过最大测量值。6、利用电流表、电压表判断电路故障1．电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。2．电压表有示数而电流表无示数1AVV“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。3．电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流。【例题解析】1.在图1所示的电路中，当开关S断开时，下列说法正确的是（B）A.电源两端的电压为零B.电灯两端的电压为零C.开关两端的电压为零D.以上说法都不正确2.如图所示，电压表所测的是（C）A.电源电压B.灯L1两端的电压C.灯L2两端的电压D.灯L1与L2两端的电压3.在选择电压表的量程时，正确的是（B）A.尽可能选择大一些的量程B.经试触后被测电压不超过小的量程时，尽可能选择小量程C.尽管选用的量程不同，但对测量结果毫无影响D.为使测量结果更精确，量程选得越小越好4.如图所示的各电路图中，电流表和电压表的使用均正确的是（D）5.如图所示的两个电压表，它们的读数分别为U甲=____2.5V____，U乙=__11V______。6.完成下列单位换算。（1）80V=_________mV=_________kV；（2）3.6×103mV=_________V=_________kV。7.电源是提供_________的装置，要使一段电路中产生电流，它的两端就要有_________，同时电路要_________。答案：电压电源闭合2【巩固练习】1.用电压表测小灯泡两端电压，如图所示的四种电路中，正确的是（D）2.下列说法中，正确的是（B）A.电路中只要有电压，就一定会有电流B.电压是产生电流的必要条件C.电路中有电源就一定会有持续电流D.通过导体的电压是形成电流的原因3.某同学在用电压表测电压时，选用了“+”“3”接线柱，读数时却误按照“+”“15”接线柱来读，得到电压值为13.5V。则实际值为（B）A.4.5VB.2.7VC.3.5VD.1.5V4.在图甲的电路中，当闭合开关S后，电路正常工作。两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是（A）A.4.8V1.2VB.6V1.2VC.1.2V6VD.1.2V4.8V5.图所示的电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（C）A.甲接电压表，乙接电流表B.甲接电流表，乙接电压表C.甲、乙都接电压表D.甲、乙都接电流表6.一节干电池的电压是____1.5_____V，一个铅蓄电池的电压是____2_____V，照明电路的电压是____220_____V，对人体的安全电压不高于___36______V。7.电压表的使用规则是：（1）电压表要__________联在电路中。（2）连接电压表时，必须使电流从_________...
