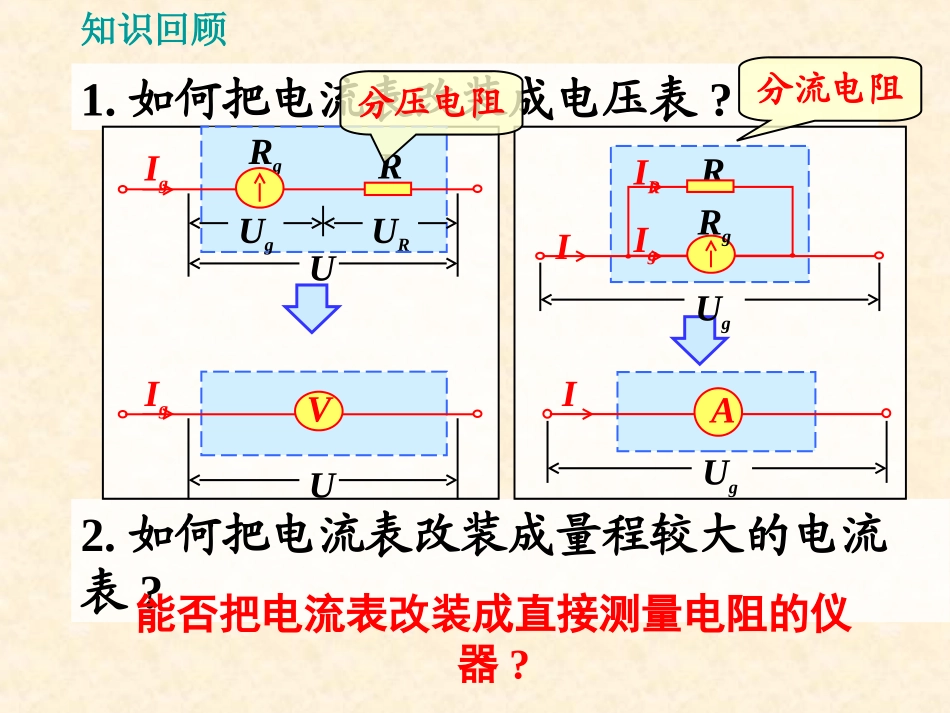

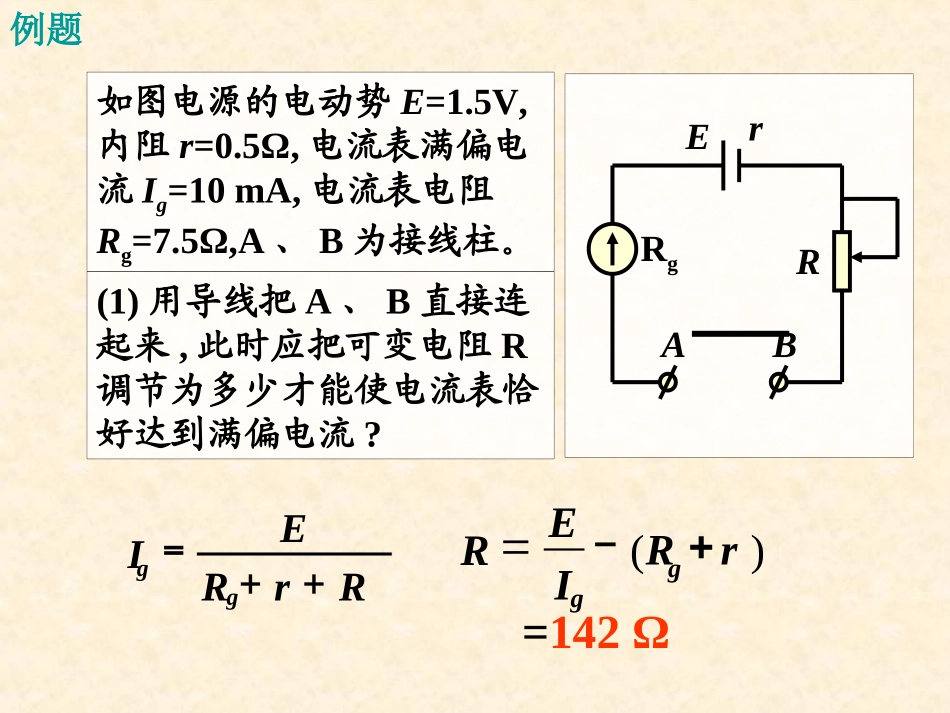

第二章恒定电流第八节多用电表的原理人教版选修3-11.如何把电流表改装成电压表?2.如何把电流表改装成量程较大的电流表?UIgVURgRUgURIgUgAIUgIIgIRRRg分压电阻分流电阻能否把电流表改装成直接测量电阻的仪器?知识回顾如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱。(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?rABERRg)(gRrIER-gRrREI=gg=142Ω例题rABER(2)调到满偏后保持R的值不变,在A、B间接一个150Ω的电阻R0,电流表指针指着多少刻度的位置?R0中值电阻(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱。142Ω1RrREI0=gR0=5mA例题rABERRx(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱。142ΩRrREIx=gRx(3)如果把任意电阻Rx接在A、B间,电流表读数Ix与Rx的值有什么关系?通过以上计算你有何启发?例题如果把电流表10mA刻度标为“0Ω”,5mA刻度标为“150Ω”,0mA刻度标为“∝Ω”,把其它电流刻度都按Rx=1.5/Ix-150转换成电阻刻度,它岂不成了一个能直接测量电阻的仪器?思考欧姆表由电流表G、电池、调零电阻R，刻度盘和红、黑表笔组成.如图，就电路部分而言，在欧姆表内部是电流表、电池、调零电阻三者串联而成，在欧姆表外部，接上被测电阻后，与欧姆表内部电路一起组成闭合电路．IRx一、欧姆表ERg+r+RIg=ERg+r+RRx+Ix=I=0闭合电路欧姆定律(电阻测量转换为电流测量)改变Rx,电流Ix随之改变,Rx与Ix一一对应.表头刻度IxRxR内=Rg+r+R=R中欧姆表:内阻中值电阻一、欧姆表Ix=ERg+r+R+RxE=R内+RxRx=-R内EIx051015ΩΩ20304050100200500∞1K(1)零刻度在右边，左边为无限大。(2)刻度不均匀,左边密、右边稀。(三)刻度:??(3)刻度顺序与电流表、电压表的刻度顺序相反.Rx一、欧姆表优点：测量方便缺点：若电池用久了，电动势会变化，产生误差较大，只能粗略测量电阻Rx(四)优缺点:一、欧姆表一、欧姆表AABAABR1AABR2电流表欧姆表电压表电流表、欧姆表和电压表都有一个表头，能不能让它们共用一个表头制成一个多用电表呢?思考与讨论AABAABR1AABR2123ABR1R2A现在要使B接1时能成为电流表，接2时能成为欧姆表，接3时能成为电压表，这就成了一个简单的多用电表。这个多用电表的电路图是怎样的？请把它在下图基础上画出来。(一)结构二、多用电表EEAB1234561.开关S调到1、2、3、4、5、6个位置时电表分别测的是什么?2.在测量电流或电压时两个位置中哪个位置的量程比较大?在识别电阻档和电压档电路时，可以把虚线框内的电路当成一个电流表。1、2为电流表3、4为欧姆表5、6为电压表电流：1大电压：6大(一)结构二、多用电表
