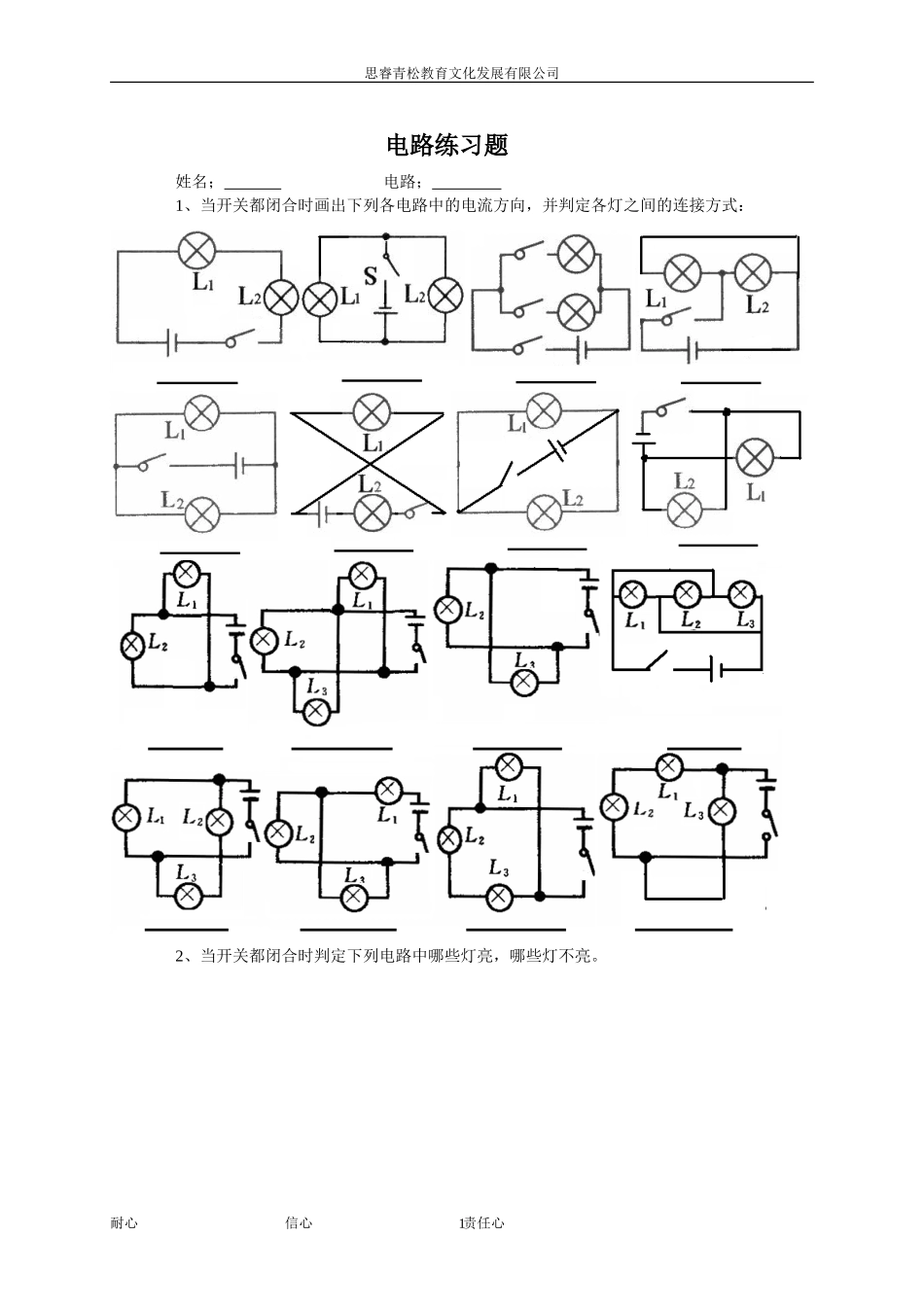

思睿青松教育文化发展有限公司电路练习题姓名；电路；1、当开关都闭合时画出下列各电路中的电流方向，并判定各灯之间的连接方式：2、当开关都闭合时判定下列电路中哪些灯亮，哪些灯不亮。耐心信心责任心1思睿青松教育文化发展有限公司3、下列各电路图是否正确?如果不正确请指出错误的原因。4、根据实物图，画出电路图。耐心信心责任心2思睿青松教育文化发展有限公司5、用笔画线代替导线，把下列元件连成并联电路，开关同S时控制灯泡L1,L2，并画出电路图。6、用笔画线代替导线，把下列元件连成并联电路，开关S同时控制灯泡L1,L2,开关S1只控制灯泡L1,开关S2只控制灯泡L2,并画出电路图。7、用笔画线代替导线，把下列元件连成并联电路，开关S同时控制两个灯泡，开关S1只控制灯泡L2，并画出电路图。5题图6题图7题图8、用笔画线代替导线，根据左边的电路图分别连接右边的实物图。9、（1）根据图(甲)所示电路图，将图(乙)中的各元件连接起来．（2）若开关S闭合后，通过电流表的电流为0．8A，通过灯的电流为0．5A，则电流表的示数应是_______A，耐心信心责任心3思睿青松教育文化发展有限公司（3）请在图(丙)的表盘上标出电流表的指针位置及所用的接线柱．10、要用电流表测量通过L2的电流，如图所示是某同学所画的实物接线图．（1）请指出这个实物连接图中的三处错误．（2）画出改正错误后的电路图．9题图10题图11、如右图所示,①当只闭合开关K1时，发光的灯是（），它们是（）联的；②当只闭合开关K2时，发光的灯是（），它们是（）联的；③当只闭合开关K3时，发光的灯是（），它们是（）联的；④当只闭合开关K1、K3时，发光的灯是（），它们是（）联的；⑤当同时闭合开关K1、K2、K3时，发光的灯是（），它们是（）联的；12、如图，分别判断下列情况时灯的发光情况，电路的连接情况。(1)S1、S2都断开：(2)S1闭合，S2断开：(3)S1断开，S2闭合：(4)S1、S2都闭合：13、按要求连接实物，实物如图所示，并画出电路图，要求L1、L2并联，且用两个电流表一次就能测出通过L1、L2的电流及总电流．14、根据图甲所示的电路图把图乙所示的元件连成电路．13题图14题图15、如图所示，将电灯L1、L2串联起来，用电压表测L1两端的电压，在图上画出连接方法。耐心信心责任心4思睿青松教育文化发展有限公司16、根据实物图画出电路图.15题图16题图17、在图所示的电路中，电压表V1的示数为2.5V，电压表V2的示数为3.8V，则电压表V的示数应为________V.18、如图所示,是一位同学所连的电路，他要测量L1两端的电压.他的电路有几处错误？请在图上用铅笔线改过来，并画出电路图.19、将下图中右图的蓄电池、开关、灯泡L1和L2串联起来，用电压表V1测L1的电压，用电压表V2测L1和L2串联后的总电压.在图中用铅笔线表示导线画出连接方法然后画出电路图.17题图18题图19题图耐心信心责任心5
