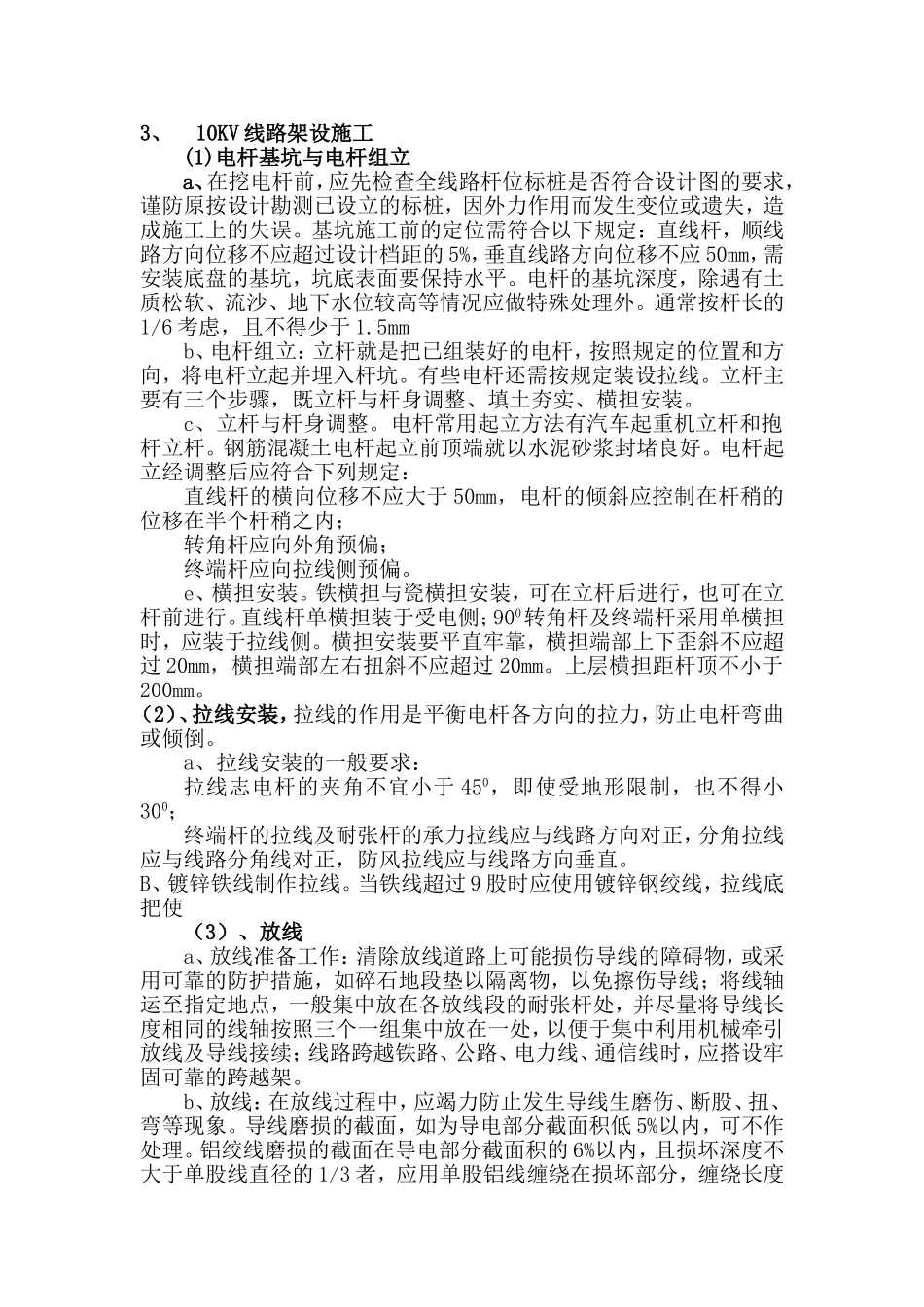

3、10KV线路架设施工(1)电杆基坑与电杆组立a、在挖电杆前，应先检查全线路杆位标桩是否符合设计图的要求，谨防原按设计勘测已设立的标桩，因外力作用而发生变位或遗失，造成施工上的失误。基坑施工前的定位需符合以下规定：直线杆，顺线路方向位移不应超过设计档距的5%，垂直线路方向位移不应50mm，需安装底盘的基坑，坑底表面要保持水平。电杆的基坑深度，除遇有土质松软、流沙、地下水位较高等情况应做特殊处理外。通常按杆长的1/6考虑，且不得少于1.5mmb、电杆组立：立杆就是把已组装好的电杆，按照规定的位置和方向，将电杆立起并埋入杆坑。有些电杆还需按规定装设拉线。立杆主要有三个步骤，既立杆与杆身调整、填土夯实、横担安装。c、立杆与杆身调整。电杆常用起立方法有汽车起重机立杆和抱杆立杆。钢筋混凝土电杆起立前顶端就以水泥砂浆封堵良好。电杆起立经调整后应符合下列规定：直线杆的横向位移不应大于50mm，电杆的倾斜应控制在杆稍的位移在半个杆稍之内；转角杆应向外角预偏；终端杆应向拉线侧预偏。e、横担安装。铁横担与瓷横担安装，可在立杆后进行，也可在立杆前进行。直线杆单横担装于受电侧；900转角杆及终端杆采用单横担时，应装于拉线侧。横担安装要平直牢靠，横担端部上下歪斜不应超过20mm，横担端部左右扭斜不应超过20mm。上层横担距杆顶不小于200mm。（2）、拉线安装，拉线的作用是平衡电杆各方向的拉力，防止电杆弯曲或倾倒。a、拉线安装的一般要求：拉线志电杆的夹角不宜小于450，即使受地形限制，也不得小300；终端杆的拉线及耐张杆的承力拉线应与线路方向对正，分角拉线应与线路分角线对正，防风拉线应与线路方向垂直。B、镀锌铁线制作拉线。当铁线超过9股时应使用镀锌钢绞线，拉线底把使（3）、放线a、放线准备工作：清除放线道路上可能损伤导线的障碍物，或采用可靠的防护措施，如碎石地段垫以隔离物，以免擦伤导线；将线轴运至指定地点，一般集中放在各放线段的耐张杆处，并尽量将导线长度相同的线轴按照三个一组集中放在一处，以便于集中利用机械牵引放线及导线接续；线路跨越铁路、公路、电力线、通信线时，应搭设牢固可靠的跨越架。b、放线：在放线过程中，应竭力防止发生导线生磨伤、断股、扭、弯等现象。导线磨损的截面，如为导电部分截面积低5%以内，可不作处理。铝绞线磨损的截面在导电部分截面积的6%以内，且损坏深度不大于单股线直径的1/3者，应用单股铝线缠绕在损坏部分，缠绕长度应超出损坏部分两端各30mm。当导线截面损坏不超过导电部分截面积17%时，可敷线补修，敷线长度应超越缺陷部分，两端缠绕长度不小于100mm。c、导线连接,在架空线路中，导线的连接质量，直接影响导线的机械强度和电气接触。导线的连接方法，根据导线材料和截面的不同而有多种方法。其中，钳压接法应用广泛，适用以铝绞线、钢芯铝绞线和铜绞线。钳压接法是借连接管将两根导线连接起来，即把两导线端穿入连接管内后在管外壁加压，凭借管壁与线股间的握着力，使两根导线牢固地连接起来。连接管应具有抗拉强度大和接触电阻小的性能。d、紧线紧线方法：紧线前在紧线段耐张杆受力方向的对侧装设临时拉线，一般可用钢丝绳或有足够强度的钢线，栓在横担的两端，以防竖线时横担偏扭（紧线完毕拆除临时拉线）。由专人检查导线，是否有未除的绑线及其他附着物，有无未处理好的缺陷，如有应立即处理。将导线系牢在紧线段耐张杆的悬式绝缘子或蝴蝶形绝缘子上。在耐张段操作端，直接或通过滑轮组来牵引导线，把导线张紧，再用钳式紧线器夹住导线，紧线器固定在横担上，驰度观测人员与紧线人员密切配合，通过紧线器来松紧导线，使导线驰度达到要求为止。最后把导线固定在悬式绝缘子或蝴蝶形绝缘子上。驰度观测：驰度观测的目的，是使架设的导线能达到最合理的驰度。观测驰度通常与紧线工作配合进行。导线的驰度自设计给出的驰度安装曲线表查得，即根据耐张段的规定档距长度和当时的环境温度，在安装曲线表中查得相应的驰度值。同档各相导线驰度力求一致。
