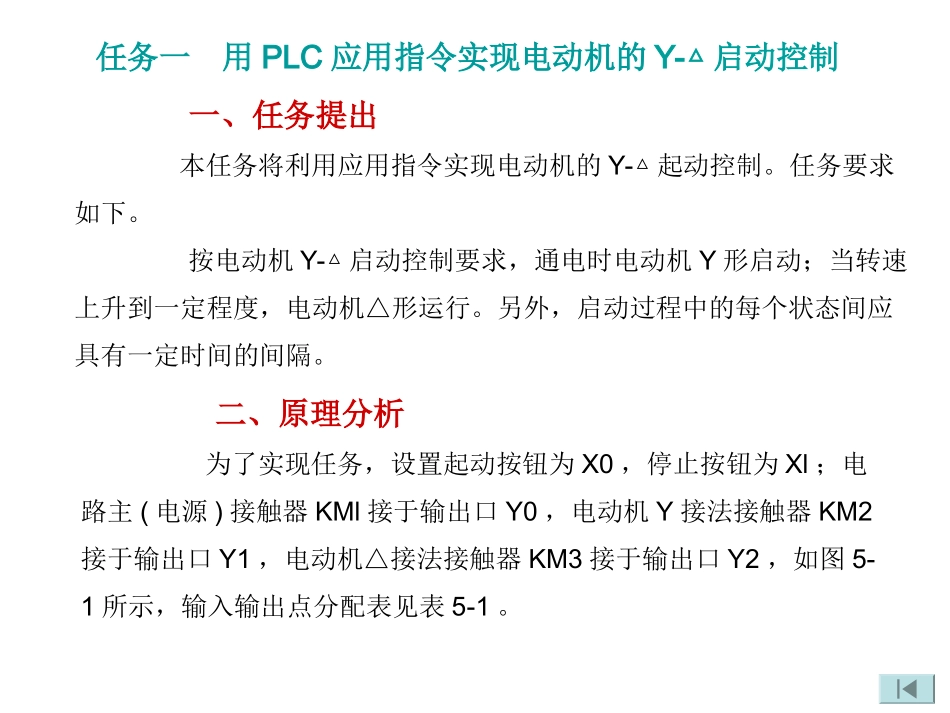

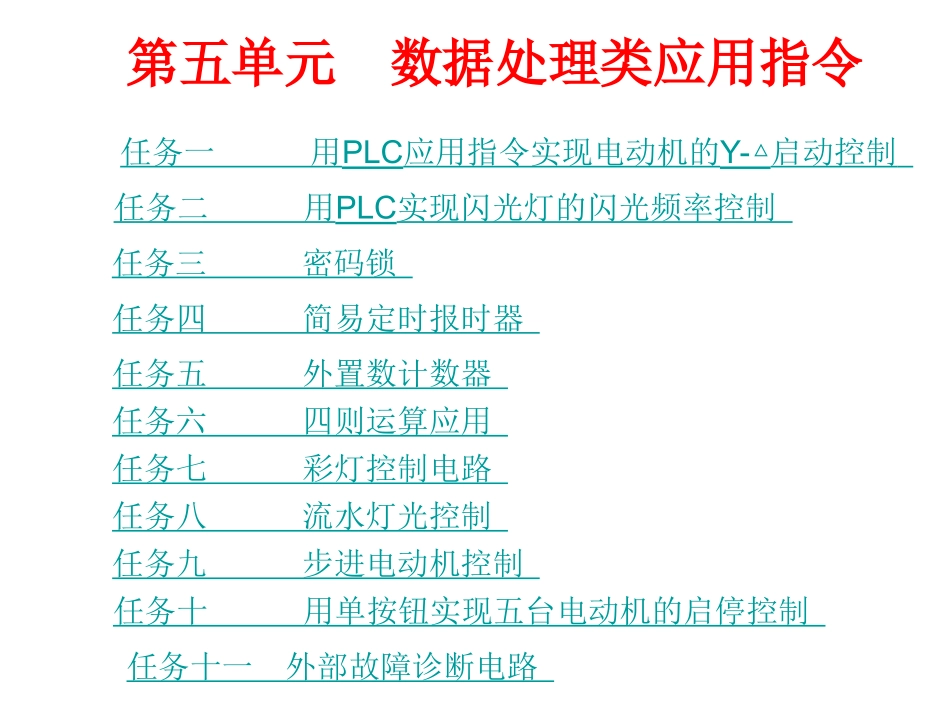

第五单元数据处理类应用指令任务一用PLC应用指令实现电动机的Y-△启动控制任务二用PLC实现闪光灯的闪光频率控制任务三密码锁任务四简易定时报时器任务五外置数计数器任务六四则运算应用任务七彩灯控制电路任务九步进电动机控制任务八流水灯光控制任务十用单按钮实现五台电动机的启停控制任务十一外部故障诊断电路任务一用PLC应用指令实现电动机的Y-△启动控制一、任务提出本任务将利用应用指令实现电动机的Y-△起动控制
任务要求如下
按电动机Y-△启动控制要求,通电时电动机Y形启动;当转速上升到一定程度,电动机△形运行
另外,启动过程中的每个状态间应具有一定时间的间隔
二、原理分析为了实现任务,设置起动按钮为X0,停止按钮为Xl;电路主(电源)接触器KMl接于输出口Y0,电动机Y接法接触器KM2接于输出口Y1,电动机△接法接触器KM3接于输出口Y2,如图5-1所示,输入输出点分配表见表5-1

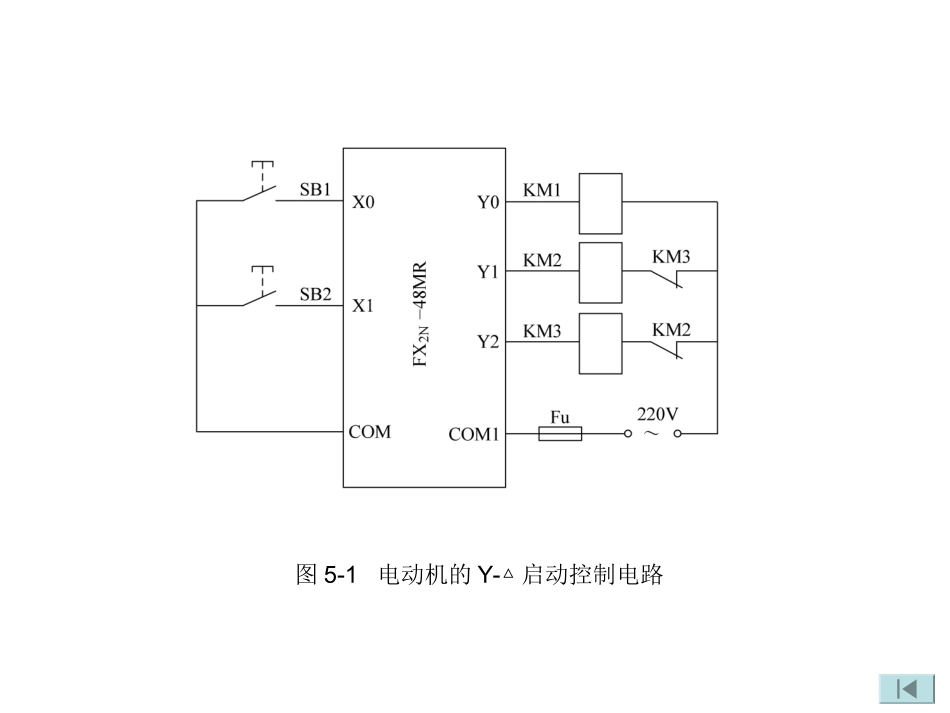

图5-1电动机的Y-△启动控制电路表5-1输入输出点分配表输入输出输入继电器作用输出继电器作用X0启动按钮Y0主电源交流接触器X1停止按钮Y1Y形起动交流接触器Y2△形运行交流接触器按照电机Y/△起动控制要求,通电时Y0、Y1应为ON(传送常数为1+2=3),电动机Y形启动;当转速上升到一定程度,断开Y0、Y1,接通Y2(传送常数为4)
然后接通Y0、Y2(传送常数为1+4=5),电动机△形运行
停止时,各输出均为OFF,应传送常数为0
另外,启动过程中的每个状态间应有时间间隔,时间间隔由电机起动要求决定,这里假设起动时间为8s,Y/△转换时间为2s,设计出梯形图如图5-2所示
图5-2用PLC应用指令实现电动机的Y-△启动的梯形图三、知识链接1.位元件和字元件输入继电器X、输出继电器Y、辅助继电器M、状态继电器S等编程元件在可编程控制器内部反映的是“位”的变化,称为“位元件”
各种数据存储器,一定量的
