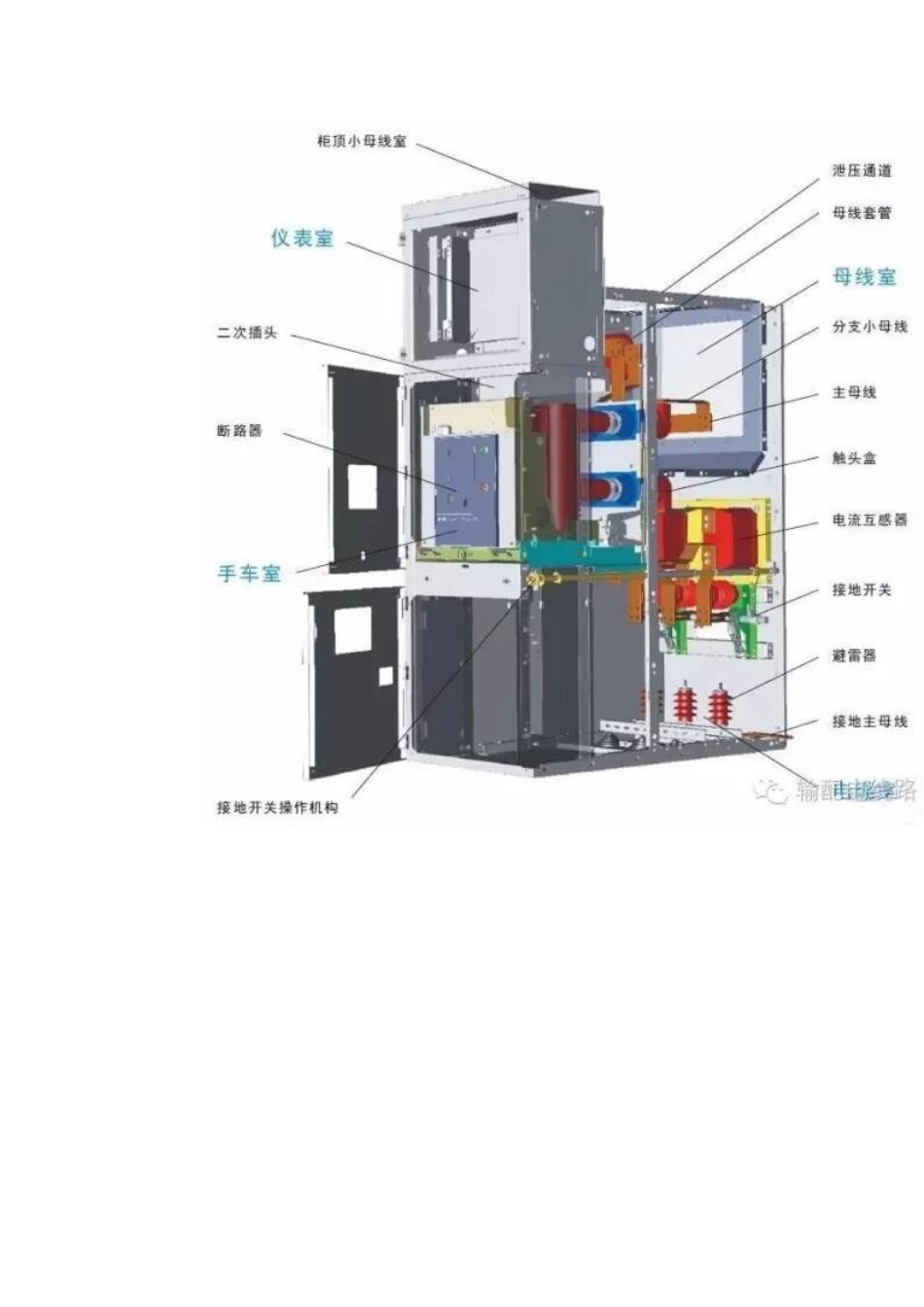

10kV及以下常用配电设施设备介绍1.户内常见配电设施设备1.1高压配电柜主要用于分配由上级变电站或开闭所引入的10kV电源，并对下级设备提供保护。主要用于工矿企业以及小区配电所的受电、送电及大型电动机控制和保护、变压器保护等。常见的柜型有：铠装型移开式交流金属封闭开关柜、环网柜、固定柜等。1.1.1铠装型移开式交流金属封闭开关柜（10kV级别一般叫中置柜）KYN28A-12（GZS1）该柜型为现阶段最常用的10kV柜型，可根据电气一次系统图的要求配置VS1、VD4、ZN78等真空断路器配合微机保护作为设备保护柜使用，也作高压计量柜、PT柜、站用变柜和隔离柜等使用。该柜型标准尺寸宽800mm，高2360mm，深1500mm（电缆进线）\1660mm（架空进线用）。1.1.2环网柜HXGN□-12该柜型也是常用的10kV柜型（额定电流630A及以下），柜内主要配置FZN、FLN、FN等负荷开关，并配合高压熔断器，或安装GN24隔离刀、VS1（VD4、ZN78等）系列断路器、微机保护等为下级设备提供保护，也可配置为高压计量柜、PT柜和隔离柜等。此柜型有非常多的系列和变型，尺寸主要有宽400～1000mm，高1800～2200mm，深900～1000mm。1.1.3固定柜该柜型现在还在使用，但因其体积较大（标准尺寸1200×1200×2650）不作为主流配电柜使用，常见其改型用在10kV高压无功补偿柜、高压软启动柜、高压变频器柜等。其作为配电柜时上下各装一把GN系列高压隔离刀，中间安装VS1、VD4、ZN78等真空断路器；作为无功补偿柜时安装真空接触器、高压电容、电抗器、消弧线圈等；高压软启动柜和变频器柜安装可控硅部件及其控制电路。1.1.4高压开关柜柜内常用设备①真空断路器真空断路器（VS1、ZN63A）用于切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力。型号含义技术参数②电流互感器电流互感器，LZZBJ9-10（A、B、C）型电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定率为50Hz额定电压为10KV及以下电力系统中作继电保护或电能测量用，其中LZZBJ9-10（A、B、C）装于中置式开关柜或甚他型式开关柜中。是把一次侧大电流转换成二次侧小电流来测量。型号含义技术参数标准双绕组复变比多绕组③单相电压互感器单相电压互感器（JDZ-10），使用时单台或二台一组，单台一般作为操作电源使用，二台一组时采用V/V接线，在电力系统中作电能计量、电压监测和继电保护用。型号含义技术参数④三相电压互感器三相电压互感器（JSZV-10），在电力系统计量、监测、保护中有时需要同时监测三相电压，或者需要监测剩余电压（开口三角形电压），可以使用三台单相带剩余电压绕组电压互感器，也可以使用一台三相电压互感器。型号含义技术参数⑤负荷开关负荷开关，是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，能切断额定负荷电流和一定的过载电流，但不能切断短路电流。通常把负荷开关和高压熔断器装在一起，组成“负荷开关-熔断器”组合电器，用熔断器开断短路电流。10kV配电常用压气式负荷开关、SF6负荷开关和真空负荷开关。型号含义技术参数⑥高压隔离开关高压隔离开关，保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能。⑦接地开关接地开关，代替携带型地线，在高压设备和线路检修时将设备接地，保护人身安全；造成人为接地，满足保护要求；接地开关配置在断路器两侧隔离开关旁边，起到断路器检修时两侧接地的作用。接地开关装在开关柜内时一般选择配套带电传感器型，可同时做带电指示用。附图4-20⑧高压带电指示传感器、带电指示器，用于检测高压带电并与电磁锁配套做柜门闭锁用。⑨避雷器，避雷器，防止过电压对设备造成损坏。⑩微机保护微机保护，用微型计算机构成的继电保护，是电力系统继电保护的发展方向（现已基本实现，尚需发展），它具有高可靠性，高选择性，高灵敏度。微机保护装置硬件包括微处理器（单片机）为核心，配以输入、输出通道，人机接口和通讯接口等.该系统广泛应用于电力、石化、矿...
