10kV配电工程典型设计VIP免费

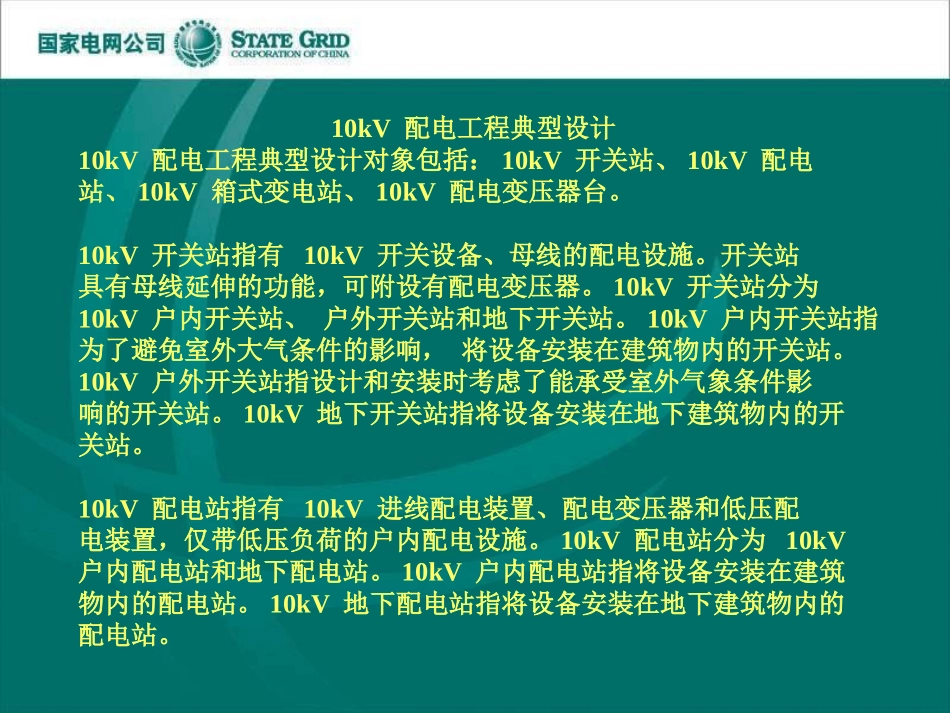

10kV配电工程典型设计10kV配电工程典型设计10kV配电工程典型设计对象包括：10kV开关站、10kV配电站、10kV箱式变电站、10kV配电变压器台。10kV开关站指有10kV开关设备、母线的配电设施。开关站具有母线延伸的功能，可附设有配电变压器。10kV开关站分为10kV户内开关站、户外开关站和地下开关站。10kV户内开关站指为了避免室外大气条件的影响，将设备安装在建筑物内的开关站。10kV户外开关站指设计和安装时考虑了能承受室外气象条件影响的开关站。10kV地下开关站指将设备安装在地下建筑物内的开关站。10kV配电站指有10kV进线配电装置、配电变压器和低压配电装置，仅带低压负荷的户内配电设施。10kV配电站分为10kV户内配电站和地下配电站。10kV户内配电站指将设备安装在建筑物内的配电站。10kV地下配电站指将设备安装在地下建筑物内的配电站。10kV箱式变电站指由10kV开关设备、电力变压器、低压开关设备、电能计量设备、无功补偿设备、辅助设备和联结件等元件组成的成套配电设备，这些元件在工厂内被预先组装在一个或几个箱壳内，用来从中压系统向低压系统输送电能。10kV配电变压器台指用于将中压降压到低压的简易集合式设备的总称（包含配电变压器、开关设备、测量设备及相关的附属设施等）。10kV配电变压器台主要包括10kV柱上变压器台、10kV屋顶变压器台和10kV落地变压器台。10kV柱上变压器台指安装在一根或多根电杆上的10kV配电变压器台。10kV屋顶变压器台指安装在屋顶的10kV配电变压器台。10kV落地变压器台指安装在地面的10kV配电变压器台。1、10kV开关站典型设计2、10kV配电站典型设计3、10kV箱式变电站典型设计4、10kV柱上变压器台典型设计10kV开关站典型设计10kV开关站典型设计技术方案组合类型方案电气主接线进出线回路数主要设备选择设备布置设计单位户外开关站KA-1单母线1回进线、2～3回出线充气式负荷开关柜户外单列布置无锡供电设计研究院KA-2单母线1进1环出2～4回出线充气式负荷开关柜户外单列布置天津电力设计院KA-3单母线1进1环出1～3回出线充气式负荷开关柜或空气绝缘负荷开关柜户外单列布置宁波市电力设计院有限公司KA-4单母线1进1环出1～3回出线充气式负荷开关柜、断路器柜或空气绝缘负荷开关柜、断路器柜户外单列布置湖南湘潭电力勘测设计院KA-5单母线分段2进2环出2～6回出线充气式负荷开关柜或空气绝缘负荷开关柜户外单列布置宁波市电力设计院有限公司10kV开关站典型设计技术方案组合类型方案电气主接线进出线回路数主要设备选择设备布置设计单位户内开关站KB-1单母线1回进线、1～7回出线充气式断路器柜或空气绝缘断路器柜户内单列布置安徽电网咨询有限公司KB-2单母线1回进线、1～7回出线充气式负荷开关柜或空气绝缘负荷开关柜户内单列布置湖南湘潭电力勘测设计院KB-3单母线1进1环出、1～7回出线充气式负荷开关柜或空气绝缘负荷开关柜户内单列布置宁波市电力设计院有限公司KB-4单母线分段2回进线、2～14回出线充气式断路器柜或空气绝缘断路器柜户内双列或单列布置上海市区供电设计有限公司KB-5单母线分段2回进线、2～14回出线充气式负荷开关柜户内单列布置上海市区供电设计有限公司KB-6单母线分段2回进线、2～14回出线充气式负荷开关柜、断路器柜或空气绝缘负荷开关柜、断路器柜户内单列或双列布置洛阳市电力勘察设计事务所10kV开关站典型设计技术方案组合类型方案电气主接线进出线回路数主要设备选择设备布置设计单位户内开关站KB-7单母线分段2回进线、2～14回出线充气式负荷开关柜、断路器柜或空气绝缘负荷开关柜、断路器柜户内双列布置邢台电力勘测设计院有限责任公司KB-8单母线分段或两个独立的单母线2进2环出2～14回出线充气式负荷开关柜或空气绝缘负荷开关柜户内单列或双列布置宁波市电力设计院有限公司KB-9单母线分段2进2环出2～14回出线充气式负荷开关柜、断路器柜或空气绝缘负荷开关柜、断路器柜户内双列布置无锡供电设计研究院KB-10单母线分段3回进线、2～14回出线空气绝缘断路器柜户内单列或双列布置北京电力设计院KB-11单母线分段2回进线、8回出线空气绝缘断路器柜或空气绝缘断路器柜、空气绝缘负荷开关柜户内单列布置兰州倚能电力设计咨询有限公司*各...
