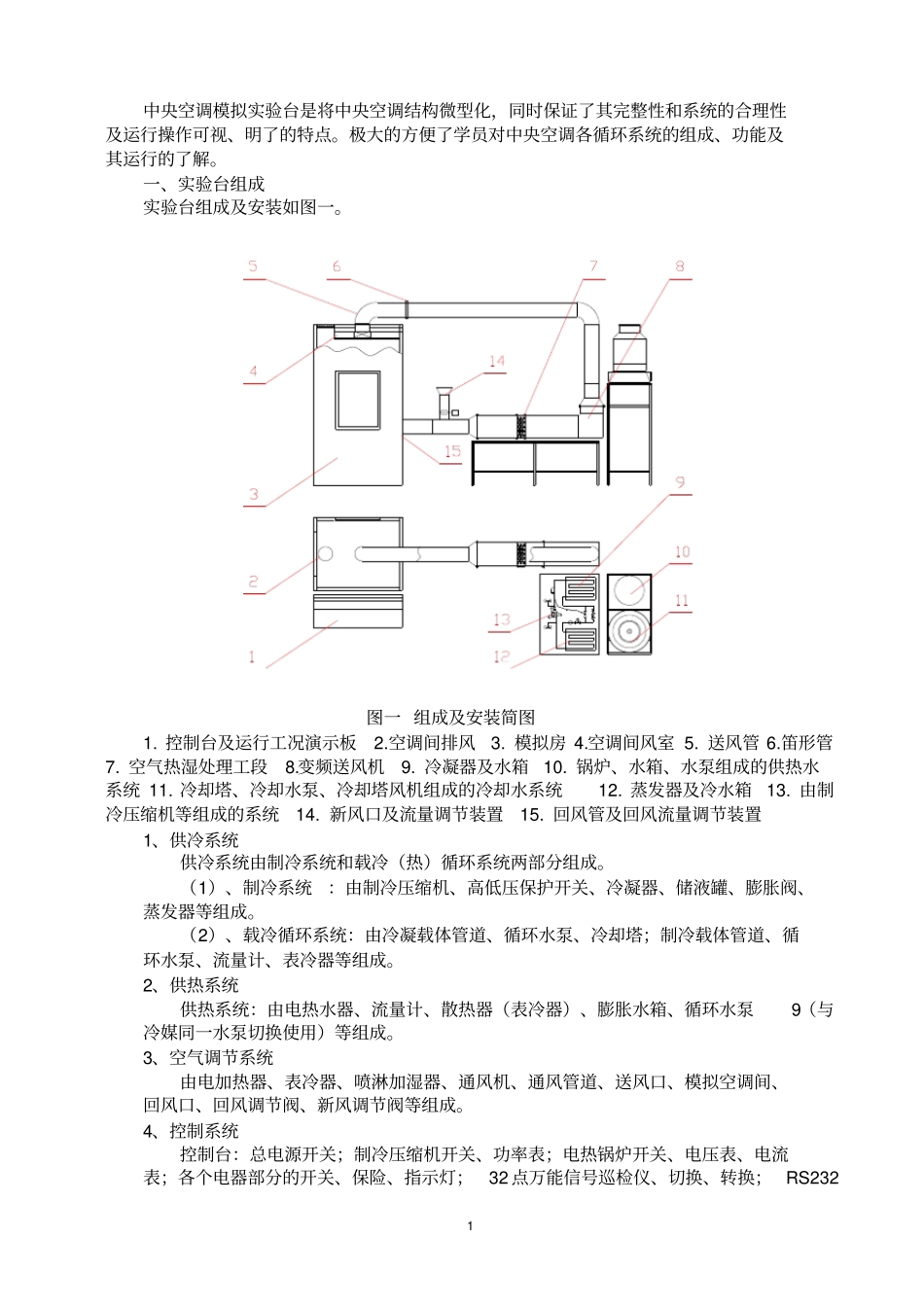

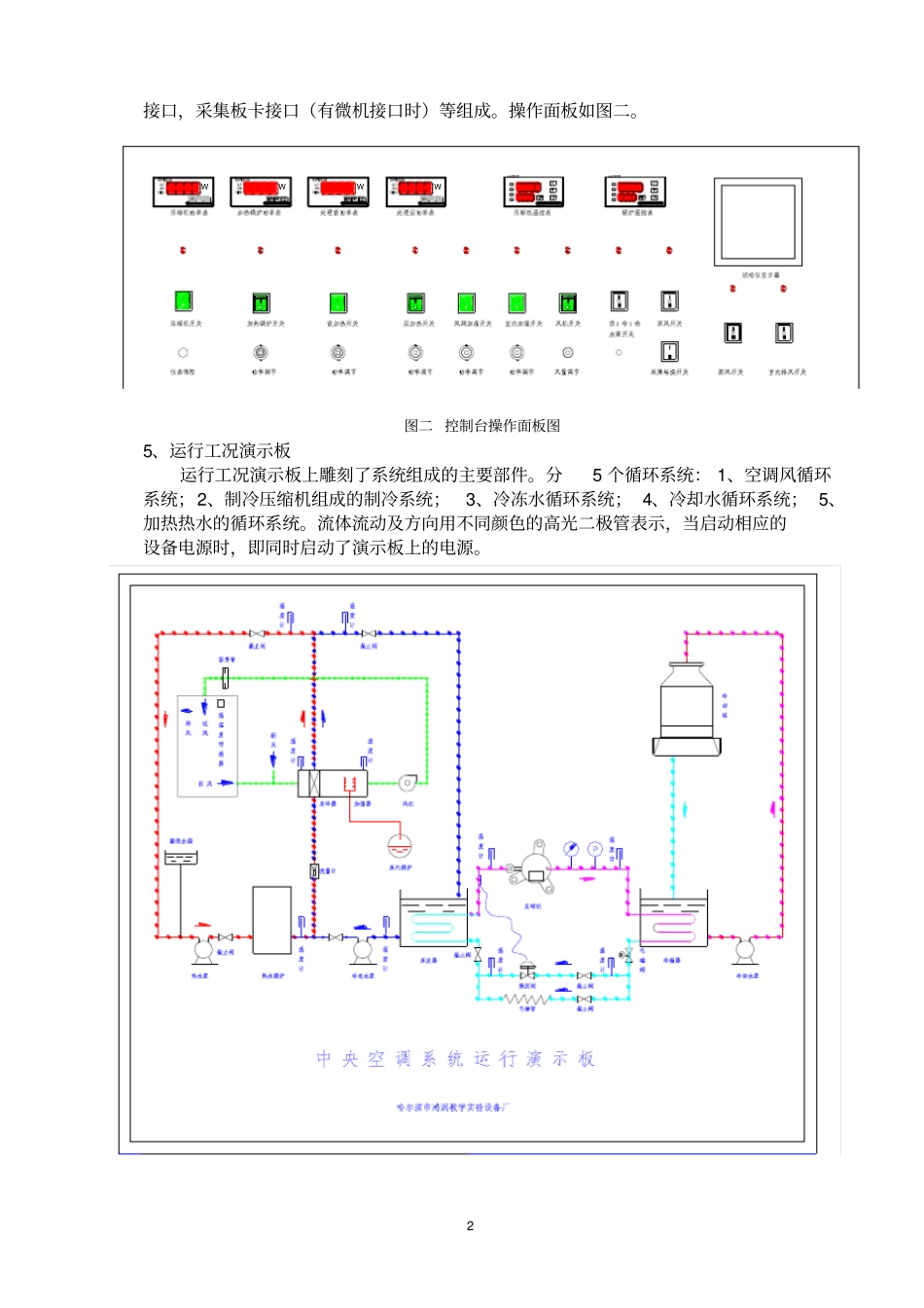

教学实验中央空调模拟实验台使用说明书实验指导书1中央空调模拟实验台是将中央空调结构微型化，同时保证了其完整性和系统的合理性及运行操作可视、明了的特点。极大的方便了学员对中央空调各循环系统的组成、功能及其运行的了解。一、实验台组成实验台组成及安装如图一。图一组成及安装简图1.控制台及运行工况演示板2.空调间排风3.模拟房4.空调间风室5.送风管6.笛形管7.空气热湿处理工段8.变频送风机9.冷凝器及水箱10.锅炉、水箱、水泵组成的供热水系统11.冷却塔、冷却水泵、冷却塔风机组成的冷却水系统12.蒸发器及冷水箱13.由制冷压缩机等组成的系统14.新风口及流量调节装置15.回风管及回风流量调节装置1、供冷系统供冷系统由制冷系统和载冷（热）循环系统两部分组成。（1）、制冷系统：由制冷压缩机、高低压保护开关、冷凝器、储液罐、膨胀阀、蒸发器等组成。（2）、载冷循环系统：由冷凝载体管道、循环水泵、冷却塔；制冷载体管道、循环水泵、流量计、表冷器等组成。2、供热系统供热系统：由电热水器、流量计、散热器（表冷器）、膨胀水箱、循环水泵9（与冷媒同一水泵切换使用）等组成。3、空气调节系统由电加热器、表冷器、喷淋加湿器、通风机、通风管道、送风口、模拟空调间、回风口、回风调节阀、新风调节阀等组成。4、控制系统控制台：总电源开关；制冷压缩机开关、功率表；电热锅炉开关、电压表、电流表；各个电器部分的开关、保险、指示灯；32点万能信号巡检仪、切换、转换；RS2322接口，采集板卡接口（有微机接口时）等组成。操作面板如图二。WWWxmt808xmt808W图二控制台操作面板图5、运行工况演示板运行工况演示板上雕刻了系统组成的主要部件。分5个循环系统：1、空调风循环系统；2、制冷压缩机组成的制冷系统；3、冷冻水循环系统；4、冷却水循环系统；5、加热热水的循环系统。流体流动及方向用不同颜色的高光二极管表示，当启动相应的设备电源时，即同时启动了演示板上的电源。3图三运行工况演示板图6、测量系统（1）、制冷压缩机功率用测量其电压、电流通过计算完成。（2）、制冷量采用测量载冷循环系统的流量、温差等参数进行计算完成。（3）、供热用测量其电压、电流及载热循环系统流量、温差参数进行计算完成。（4）、系统的空调风量用笛形管测量动压，通过计算完成；温度采用镍铬—铜镍热电偶测量，湿度采用湿度传感器测量，巡检仪显示采集和采集卡采集。二、技术参数中央空调模拟实验台配套设备技术参数如表一：配套设备技术参数如表表一项目主要技术参数备注设备参数电源380V用电220V总功率18KW不同时使用压缩机1HP910WQDZ164B制冷剂R22表冷器215×205×130mm制冷循环水泵防腐泵100W冷却循环水泵防腐泵750W供热锅炉4.5Kw功率可调供热循环水泵循环泵100W管道送风机轴流式1.1kW转速可调送风管直径160mm空气热湿处理室断面215×205加湿器功率3000W3000W可调风量测量笛形管配微压传感器1000Pa9.21.1循环水流量测量仪表文丘里配微压传感器1KPa温度测试仪表香港昌辉巡检仪32点万能信号输入数据采集双诺采集卡32点测温元件Pt100.1-99.9—320℃测湿元件湿度传感器0—100%空气处理前加热功率1000W功率可调空气处理后加热功率1000W功率可调本实验台能够单独模拟演示中央空调夏天制冷、冬天制热的空气调节运行工况，并可对其各工作点的运行参数进行监视。学员利用对相应参数的测量，可以进行热平衡计算，从而对相应设备、运行工况进行评价。三、运行操作1、复核电源所接电源应满足最大功率要求。设备安装就位以后，把各个用电设备连接好，要求接地良好，布线整齐。2、启动（1）、准备工作①向蒸发器水箱内充清水至淹没铜管以上，启动水泵，观察水位是否正常，否则调整4至正常水位，关闭水泵电源；②向冷凝器水箱内充满水，启动水泵，观察水位是否正常，否则调整至正常水位，关闭水泵电源；③向锅炉的水箱内充水，并注意排气，约至膨胀水箱的三分之一位置为止，启动水泵，观察水位是否正常，否则调整至正常水位，关闭水泵电源；④接孔板的的测压管，注意不要接反。⑤确定各个电器开关成关闭状态，闭合总电源及温度控制器开关，观察各个测温点温度是否正常，进行相应调整至正...
