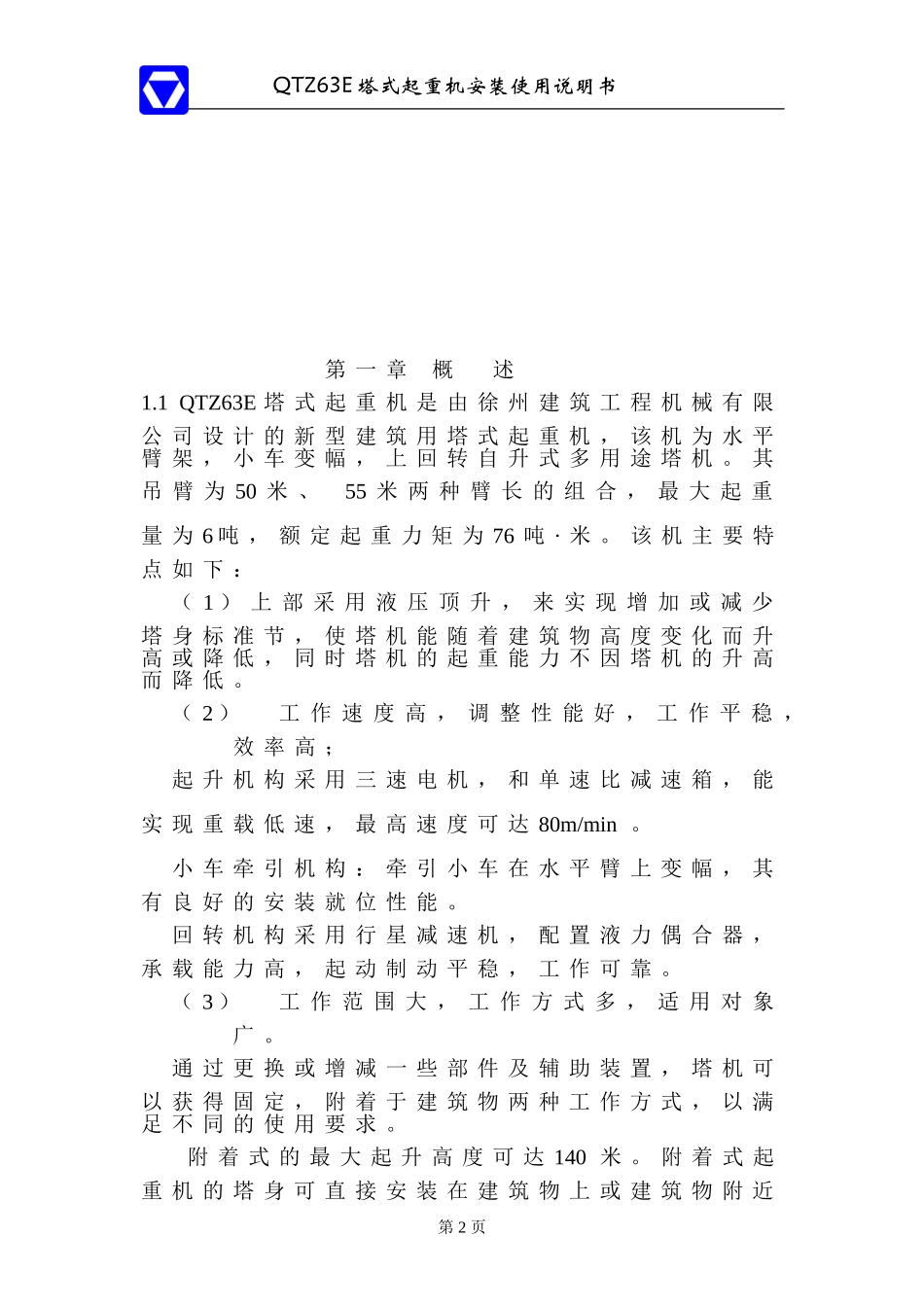

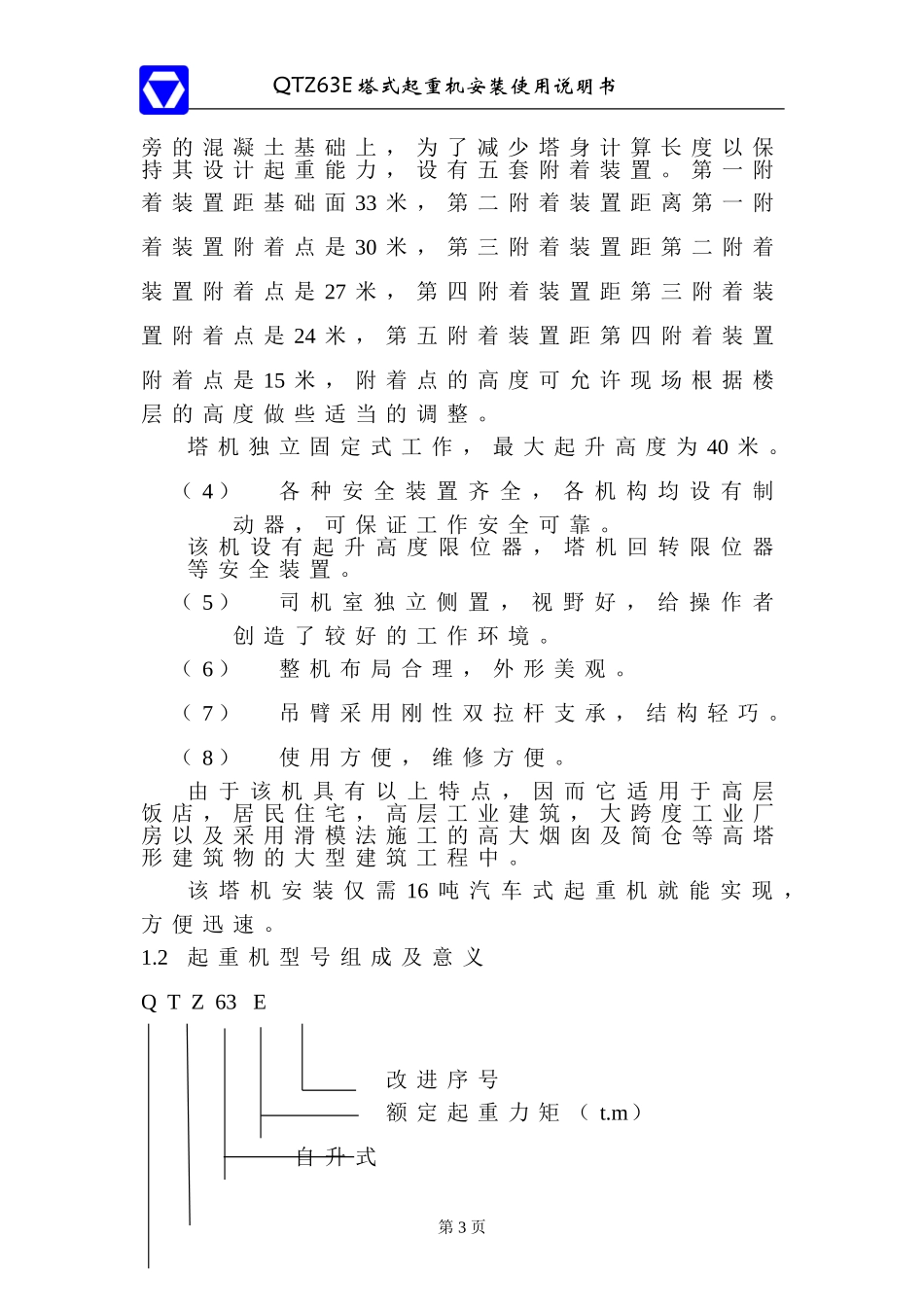

QTZ63E塔式起重机安装使用说明书目录第一章概述………………………………………………2第二章起重机技术性能…………………………………5第三章起重机构造简述…………………………………8第四章起重机固定式工作状态的安装与拆卸…………25第五章起重机附着式工作状态的安装与拆卸…………46第六章起重机的使用与操作……………………………50第七章起重机的维护与保养……………………………56第八章起重机常见故障与排除…………………………61第九章其它………………………………………………63第1页QTZ63E塔式起重机安装使用说明书第一章概述1.1QTZ63E塔式起重机是由徐州建筑工程机械有限公司设计的新型建筑用塔式起重机，该机为水平臂架，小车变幅，上回转自升式多用途塔机。其吊臂为50米、55米两种臂长的组合，最大起重量为6吨，额定起重力矩为76吨·米。该机主要特点如下：（1）上部采用液压顶升，来实现增加或减少塔身标准节，使塔机能随着建筑物高度变化而升高或降低，同时塔机的起重能力不因塔机的升高而降低。（2）工作速度高，调整性能好，工作平稳，效率高；起升机构采用三速电机，和单速比减速箱，能实现重载低速，最高速度可达80m/min。小车牵引机构：牵引小车在水平臂上变幅，其有良好的安装就位性能。回转机构采用行星减速机，配置液力偶合器，承载能力高，起动制动平稳，工作可靠。（3）工作范围大，工作方式多，适用对象广。通过更换或增减一些部件及辅助装置，塔机可以获得固定，附着于建筑物两种工作方式，以满足不同的使用要求。附着式的最大起升高度可达140米。附着式起重机的塔身可直接安装在建筑物上或建筑物附近第2页QTZ63E塔式起重机安装使用说明书旁的混凝土基础上，为了减少塔身计算长度以保持其设计起重能力，设有五套附着装置。第一附着装置距基础面33米，第二附着装置距离第一附着装置附着点是30米，第三附着装置距第二附着装置附着点是27米，第四附着装置距第三附着装置附着点是24米，第五附着装置距第四附着装置附着点是15米，附着点的高度可允许现场根据楼层的高度做些适当的调整。塔机独立固定式工作，最大起升高度为40米。（4）各种安全装置齐全，各机构均设有制动器，可保证工作安全可靠。该机设有起升高度限位器，塔机回转限位器等安全装置。（5）司机室独立侧置，视野好，给操作者创造了较好的工作环境。（6）整机布局合理，外形美观。（7）吊臂采用刚性双拉杆支承，结构轻巧。（8）使用方便，维修方便。由于该机具有以上特点，因而它适用于高层饭店，居民住宅，高层工业建筑，大跨度工业厂房以及采用滑模法施工的高大烟囱及简仓等高塔形建筑物的大型建筑工程中。该塔机安装仅需16吨汽车式起重机就能实现，方便迅速。1.2起重机型号组成及意义QTZ63E改进序号额定起重力矩（t.m）自升式第3页QTZ63E塔式起重机安装使用说明书塔式起重机1.3塔机适用的条件（1）工作风压：≤250N/m2（2）非工作风压：≤800N/m2（3）安装或顶升风压：≤100N/m2（4）环境温度：—200C~400C（5）海拔高度：≤1000m（6）电力系统：三相四线制电压380伏允差±10%供电频率50赫兹整机总功率34.7KW第4页QTZ63E塔式起重机安装使用说明书第二章起重机技术性能2.1技术性能表机构工作级别起升机构M5回转机构M4牵引机构M4起升高度（m）倍率固定附着α=240140α=44070最大起重量(t)6幅度(m)最大幅度(m)5055最小幅度(m)2起升机构速度倍率α=2α=4起重量（吨）331.5663速度（米/分）8.540804.252040电机型号功率转速YZTD225L2-4/8/3224/24/5.4KW1410/710/150r/min回转机构转速电机型号功率转速0.6转/分YZR132M1-62×2.2KW908转/分牵引机构速度电机型号功率转速44/22米/分YDEJ132S-8/42.2/3.3KW750/1500转/分顶升机速度电机型号功率转速第5页QTZ63E塔式起重机安装使用说明书构0.5米/分Y132S-45.5KW1440转/分工作压力＜20MPa平衡重臂长重量（吨）50米13.5555米14.78总功率37.2KW2.2起重性能幅度R（米）55米臂长起重量Q（千克）50米臂长起重量Q（千克）2倍率4倍率2倍率4倍率2~13.18300060003000600014300056153000568914.2630005523300053251530005202300050021630004841300047121...
