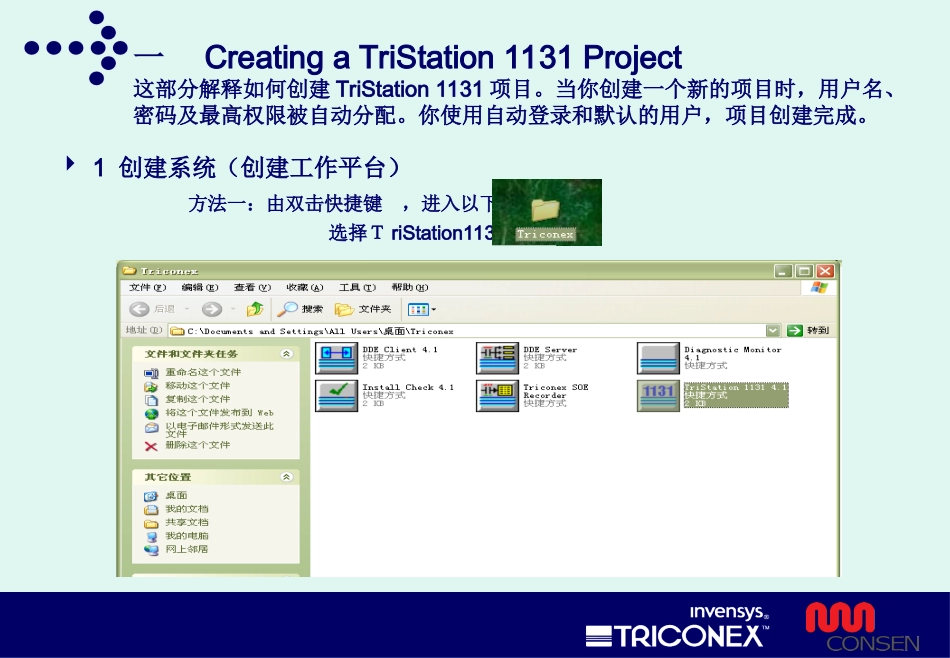

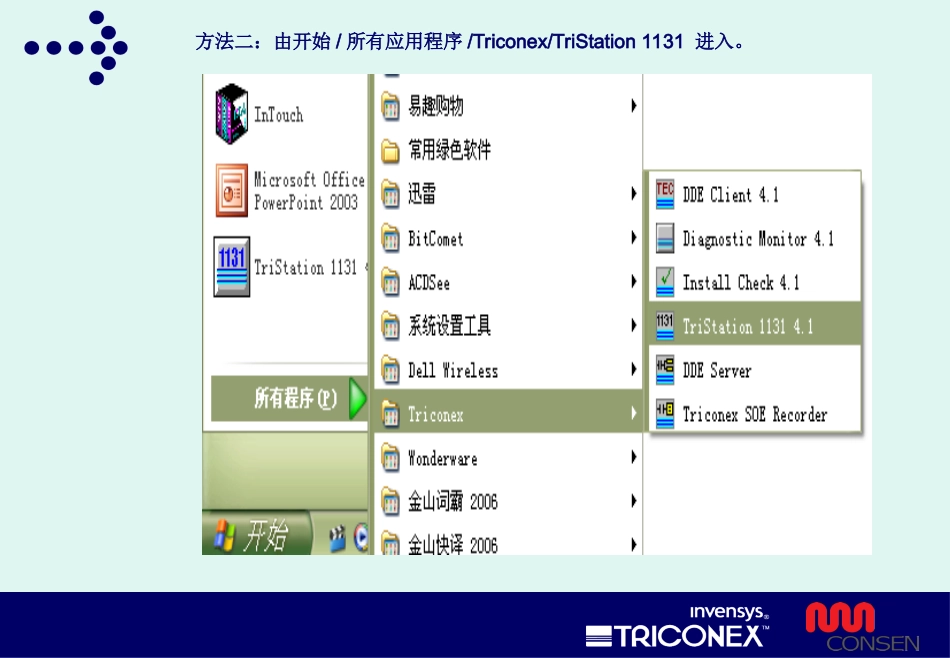

TriStation1131组态作业指导书(主编辑:吕作清)一CreatingaTriStation1131Project这部分解释如何创建TriStation1131项目。当你创建一个新的项目时，用户名、密码及最高权限被自动分配。你使用自动登录和默认的用户，项目创建完成。1创建系统（创建工作平台）方法一：由双击快捷键，进入以下画面。选择ＴriStation1131方法二：由开始/所有应用程序/Triconex/TriStation1131进入。OpenTriStation1131.OntheFilemenu,clickNewProject.打开TriStation1131，在文件菜单上按新建。ForthePlatform(controller),selectTricon,TriconLowDensity,orTrident.选择你要创建的平台。（即系统）,按OK按钮。选择项目路径并键入文件名按保存.形成1131的数据库:如何打开一个现有的项目你要打开这个项目，输入默认的用户名和密码:MANAGER和密码:PASSWORD.按登录按钮，项目被打开。ProjectOptions项目选项当创建新的项目时，要进行语言、注释、颜色的设置。也可以使用默认的。除非你要用的与默认的不同。SpecifyingLanguageOptions指定语言选项OntheProjectmenu,clickProjectOptions,andthenclicktheLanguagetab.在项目菜单中,点击项目选项”ProjectOptions”,并选择语言标签。SpecifyingAnnotationOptions注释选项下面说明解释了当一个申请被检测,注释和变量产生,值显示时,是否能够自动的被包括到注释中。你也能够在注释中包涵叙述文本或者宏。OntheProjectmenu,clickProjectOptions,andthenclicktheAnnotationstab.打开项目菜单，按项目项，按注释选项。SpecifyingMonitorColorsforBOOLValues指定监视颜色当在控制面板或仿真面板运行应用时，指定当条件为真或假是所显示的颜色。2硬件组态进入控制面板A机架组态：操作参数设置：机架配置:增加或删除机架.更换主处理器:双击现有的主处理器，弹出画面如下：按ReplaceMPs钮，弹出画面如下：选中3008，按OK。出现画面如下：置换成功。插入和移出卡件:组态通讯卡1、将NCM4329卡件由C1移出，见下图，按Remove按钮。如：安装在C1S7，则选中此槽位。按插入按钮，选4329，按OK按钮见下图：按Setup按钮，见下图：填入正确的IP地址如下。2、EICM组态：双击COM槽位，见下图。选中4119A，按OK。按Setup按钮，对端口1----5进行配置。3、如何增加机架按Add后，选需要的机架按OK键完成。选择机架形式5、内存分配.注意：你的应用下装到控制器以后，要改变内存分配需要整体下装。双击你要分配的图标项目命名原则:1Tristation1131项目名称文件的命名（ProjectName）–如何建立工程项目文件名？（T/C）——（N/T）——（XYZ）（ABCD）T—美元合同；C—人民币合同；N—TRICON控制系统；T—TRIDENT控制系统：XYZ—表明由本公司工程部或售后服务部亲手做的项目，以主机架为单位。ABCD—表明合同部每年管理的项目号，A为年，BCD为该年的项目号。位号命名约定（NamingConventions）2I/O符号说明：2.1w---未被标定的模拟量输入（DINT）a---定标模拟输入（REAL）v---未被标定的模拟量输出（DINT）y---定标模拟输出（REAL）d---数字量输入（BOOL）c---数字量输出（BOOL）t---温度输入（DINT）p---脉冲输入（REAL）2.2内部信号符号说明：r---内部模拟量（REAL）i---内部模拟量（DINT）e---内部读写模拟量f---内部自读数字量g---内部读/写数字量（Read/Write）k---固定常数（REAL/BOOL）t---时间常数（TIME）m---报警信号（BOOL）软件组态:3创建点名在Tagname处，填写仪表位号，选择数据类型。选择点的类型。4创建程序按OK键结束。填加属性：在允许颜色变化处打勾。按确定按钮。选择逻辑图的规格在下面的对话框中,选择你需要的.41131选项5加注释a.给个别变量加注释粘帖b.给整个项目点名加注释做一个三去二逻辑，并转换成功能块。功能块的制作：将程序填加到实际执行列表按以下步骤操作:SOE的配置：组态一个SOE块,选择历史,定义事件数量.按应用按钮分配事件变量到SOE块。ＳＯＥ启动程序的制作：ＳＯＥ启动程序的制作：三SOE功能：SOE启动程序ＳＯＥ启动程序用户配置及权限分配：(包括创建、修改和删除）在Project菜单下，点击Security....
