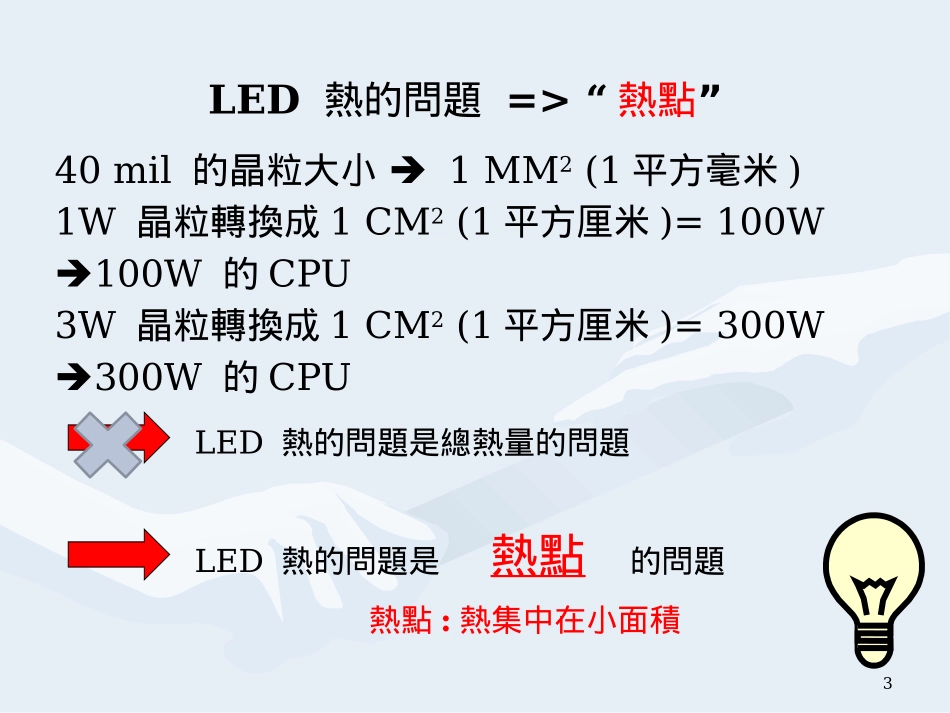

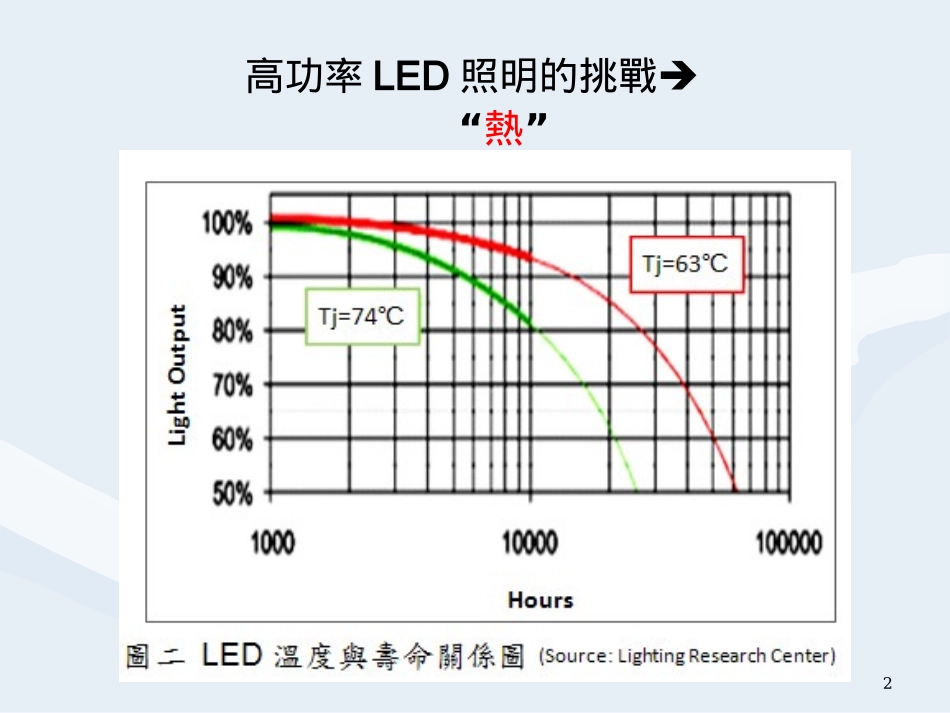

2高功率LED照明的挑戰“熱”340mil的晶粒大小1MM2(1平方毫米)1W晶粒轉換成1CM2(1平方厘米)=100W100W的CPU3W晶粒轉換成1CM2(1平方厘米)=300W300W的CPULED熱的問題是熱點的問題LED熱的問題是總熱量的問題LED熱的問題=>“熱點”熱點:熱集中在小面積高功率LED的需求高效率的熱擴散元件導熱要比銅及銀還要快2倍以上45均熱板(VaporChamber)•均熱板是一個內壁具微結構的真空腔體，當熱由熱源傳導至蒸發區時，腔體裡面的工質會在低真空度的環境中，便會開始產生液相氣化的現象，此時工質吸收熱能並且體積迅速膨脹，氣相的工質會很快充滿整個腔體，當氣相工質接觸到一個比較冷的區域時便會產生凝結的現象，藉由凝結的現象釋放出在蒸發時累積的熱，凝結後的液相工質會藉由微結構的毛細現象再回到蒸發熱源處，此運作將在腔體內週而復始進行，這就是均熱板的運作方式。又由於工質在蒸發時微結構可以產生毛細力，所以均熱板運作可不受重力的影響。6均溫板的效能利用水的相變化,將熱向3度空間作傳導,速度是銅的2倍以上熱源外框一外框二微結構(多孔組織)蒸氣流利用快速的熱傳導,來解決LED熱點的問題均熱板效能測試結論:從第1分鐘至第10分鐘，均熱板晶體的溫度比鋁機板的溫度低13oC-15oC.由此可證明均熱板可以大幅度降低LED節點(TJ)的溫度•10W的TO220晶體熱源,•Case1鋁機板•Case2VC機板Case2Case187x7=49顆晶粒封裝於二種不同的基板,輸入50W的功率均熱板基板銅基板VC基板的效能比較(一)VC基板的效能比較(二)Channel1,紅色Channel0,黃色Channel2,綠色Channel3,藍色10銅基板均熱板基板VC基板的效能比較(二)•Channel0-3LED上方溫度，Channel4-5散熱器溫度•均熱板上晶粒溫度低於銅基板晶粒溫度•均熱板上晶粒溫度較為一致，銅基板中央晶粒溫度較高，中央晶粒壽命將會較低，造成燈珠的耐用度較差。•均熱板可以將充份解決多晶LED封裝的熱的問題11
