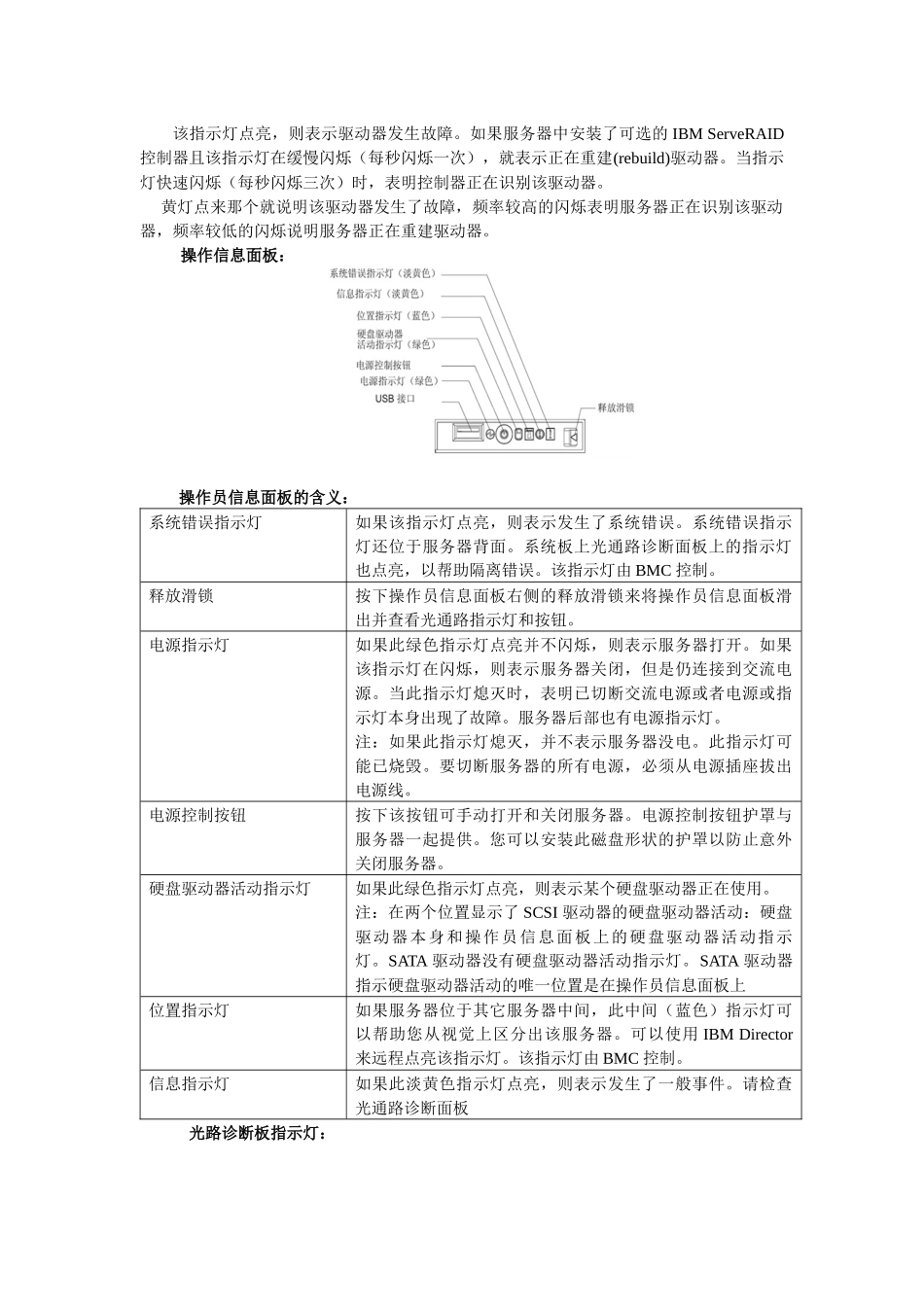

IBMPC服务器故障诊断流程一、状态确定：状态确定是指发生故障的设备是当前是什么状态，是业务正常在跑，前面板有指示灯告警，比如一些冗余部件的故障（硬盘、电源、风扇等等）；还是出于宕机状态，不能正常进入到操作系统里面，这里又得分为两种情况讨论，一是设备开机没有自检，直接黑屏；二是开机有自检，自检阶段有POST蜂鸣声或者报错码，面对这种情况可结合前面板LED，光通诊断板，主板LED，POST阶段的一些现象具体问题具体分析。故障定位侧重于判断坏在哪里；二、故障定位：故障定位的时候，我们用到的手段非常多，下面，利用POST的过程；1、POST阶段复习：广义的POST过程是指从按下电源开关到开始引导系统，共分为三个过程：电源供电阶段核心部件初始化阶段狭义POST阶段2、电源供电阶段：从按下电源开关的瞬间开始，设备就开始工作了；电源是动力的源泉，供电系统的良好是设备正常运转的基础；如果问题出现在电源这边，那么之后的一切都进行不下去了；电源问题：供电系统的良好是设备正常运转的基础；只有供电系统OK了，设备才可以开始自检；故障表象：机器开机无电，电源灯不亮，电源风扇不转，按电源按钮开机无反应。诊断方法及过程：供电系统是一条完整的链路，不是单指电源模块；市电及插座电源线电源模块电源分配板主板；首先，要确认市电供电是否正常；包括使用的插座或者PDU（powerdistributionunit）模块；其次，查看电源线是否接好，电源线本身是否OK；诊断方法：替换法+最小化法+指示灯法+排除法；替换法：拿确认完好的备件去替换故障设备上的相应备件；最小化法：将链路裁减至最小（要保障设备能正常运行），再进行故障排除；IBM的问题确定与维护手册诊断章节之未确定的问题当中提供了服务器能够启动的最低配置，以IBMX346（8840）为例，下面为IBMX346（8840）能够启动的最低配置：指示灯法：一般在电源模块上都有相应的指示灯，来表征电源模块的状态；比如AC（交流电）和DC（直流电）。3、核心部件初始化阶段：核心部件初始化问题：电源OK之后，在真正的POST开始之前，其实要有一个准备过程，即核心部件的初始化过程；如下：电源→CPU→BIOS→CMOS→内存(前64k)→I/O总线控制器→显卡系统这些部件都是POST要开始的必须条件，POST实际上是由他们来完成的，所以在他们初始化成功之前，POST不会开始；注：核心部件的初始化，只是为了满足POST，他们初始化成功，并不代表他们所有功能都OK；所以，在他们初始化之后，还会有一个对他们自己的POST过程；所以在整个POST过程中，CPU之类的核心部件会被检查两次，一次初始化，一次才是真正的POST；IBM：(1).机器电源风扇转，电源灯常亮，但机器无显示。(2).机器无显示，机器前面板！指示灯和光路诊断板上的LED指示灯亮黄灯或者红灯；(3).机器无显示，但有明显的B-B-CODE报警声。诊断方法及过程IBM：(1).确认机器显示器是否连接正常，并正常工作。(2).确认机器前面板上的LED指示灯是否正常，确认光路诊断板上的指示灯是否正常；确认主板上的LED指示灯是否正常；Eg：IBMX346（8840）为例：前面板指示灯：查询手册：HardwareMaintenanceManualandTroubleshootingGuideChapter1.GeneralinformationFrontview硬盘：①硬盘驱动器活动指示灯(绿色)该灯闪烁表示硬盘有数据读写操作；②硬盘驱动器状态指示灯(绿色)该指示灯点亮，则表示驱动器发生故障。如果服务器中安装了可选的IBMServeRAID控制器且该指示灯在缓慢闪烁（每秒闪烁一次），就表示正在重建(rebuild)驱动器。当指示灯快速闪烁（每秒闪烁三次）时，表明控制器正在识别该驱动器。黄灯点来那个就说明该驱动器发生了故障，频率较高的闪烁表明服务器正在识别该驱动器，频率较低的闪烁说明服务器正在重建驱动器。操作信息面板：操作员信息面板的含义：系统错误指示灯如果该指示灯点亮，则表示发生了系统错误。系统错误指示灯还位于服务器背面。系统板上光通路诊断面板上的指示灯也点亮，以帮助隔离错误。该指示灯由BMC控制。释放滑锁按下操作员信息面板右侧的释放滑锁来将操作员信息面板滑出并查看光通路指示灯和按钮。电源指示灯如果此绿色指示灯点亮并不闪...
