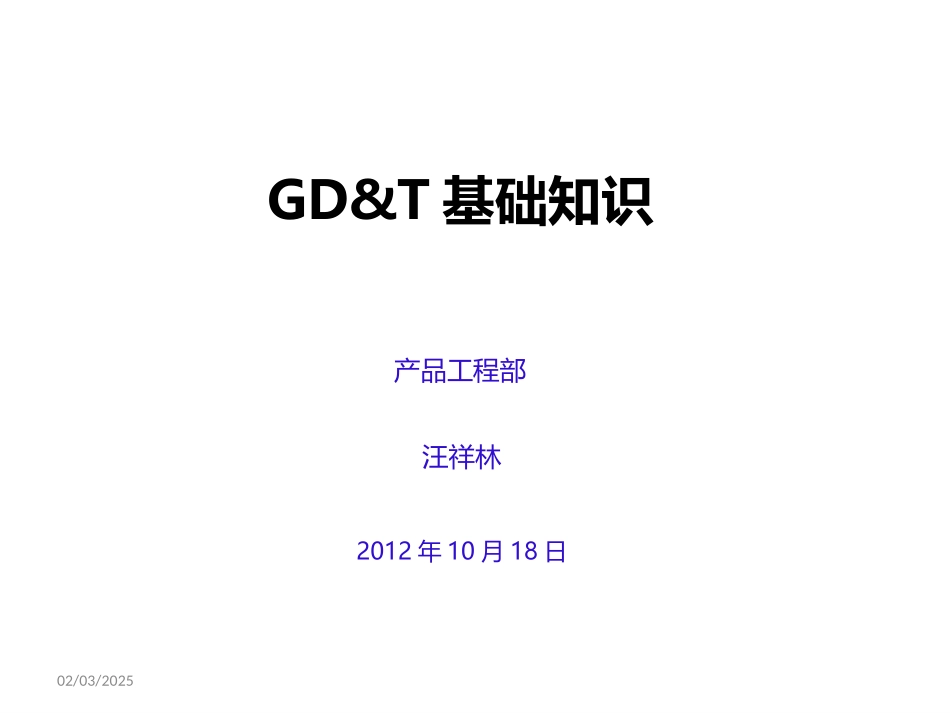

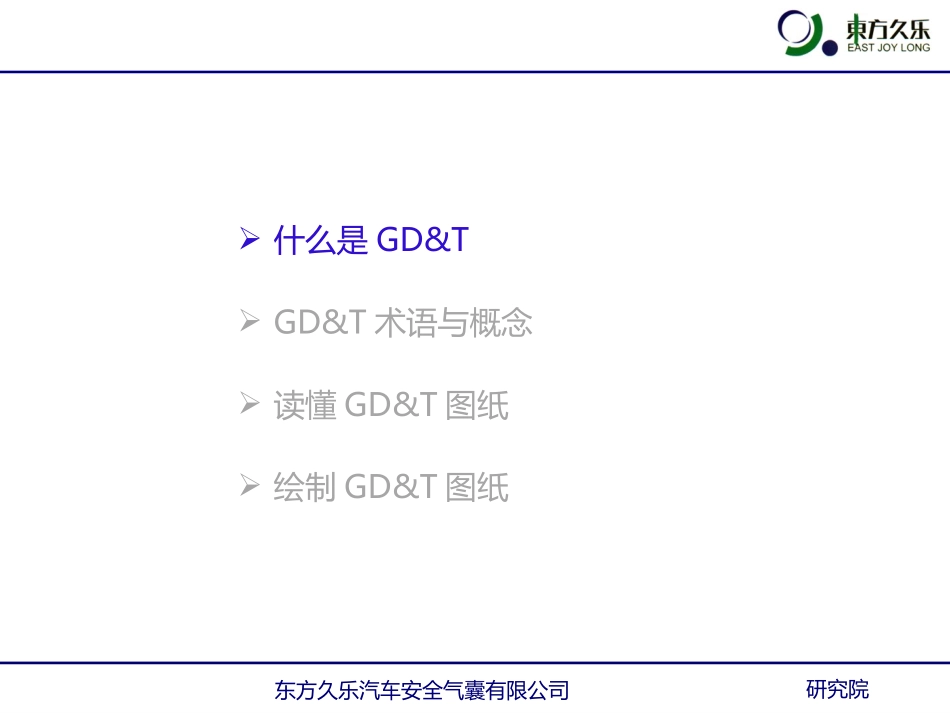

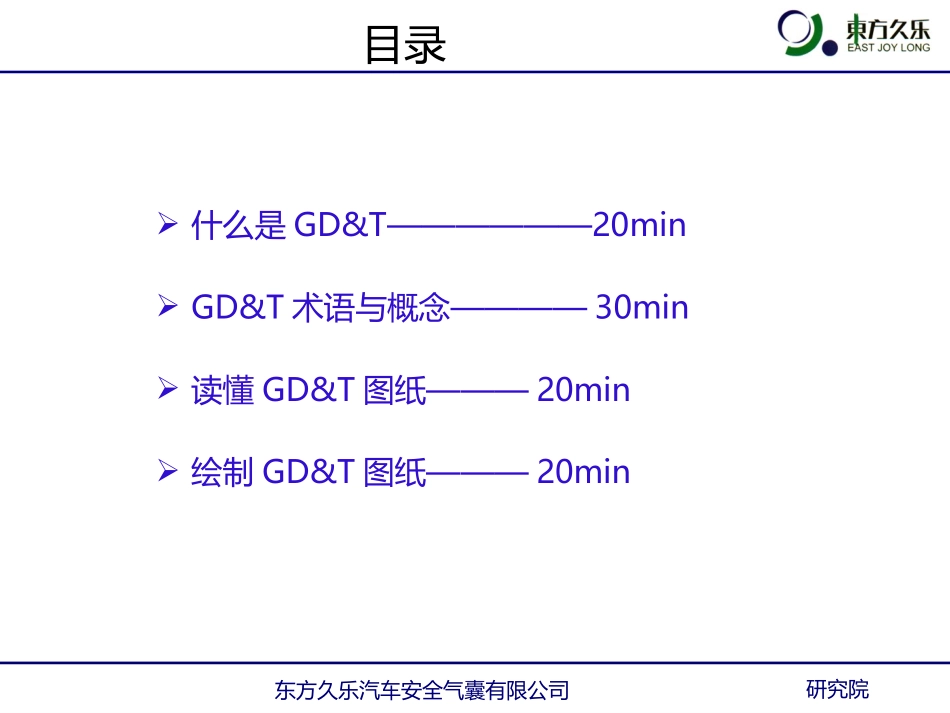

02/03/2025GD&T基础知识产品工程部汪祥林2012年10月18日东方久乐汽车安全气囊有限公司研究院目录什么是GD&T——————20minGD&T术语与概念————30min读懂GD&T图纸———20min绘制GD&T图纸———20min东方久乐汽车安全气囊有限公司研究院什么是GD&TGD&T术语与概念读懂GD&T图纸绘制GD&T图纸东方久乐汽车安全气囊有限公司研究院什么是GD&T什么是GD&TGD&T是GeometricDimensioningandTolerancing的缩写，即“形状与位置公差”尺寸标注方法（同我国的技术制图标准）几何公差（同我国的形状和位置公差标准）GD&T简介美国ASMEY14.5M-2009（GD&T)：美国机械工程师协会（AmericanSocietyofMechanicalEngineers）标准，在美国和全球广泛使用，主要在北美和美国/加拿大在全球的公司使用。南美、澳洲、日本、韩国等亚洲公司也使用该标准。东方久乐汽车安全气囊有限公司研究院什么是GD&T欧洲ISO（1101系列）标准主要在欧洲公司及其在全球的公司使用。也有一些欧洲公司使用美国ASMEY14.5GD&T标准。中国GB/T1182-2008/ISO1101:2004标准在中国使用；中国在2008-08-1实施这一新标准：产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注。该标准翻译了部分欧洲ISO标准内容，还沿用了GB/T1182-1996老标准的一些内容。ISO标准和ASMEY14.5M标准目前有80-90%相同；美国是GD&T标准，欧洲ISO标准，中国是GB标准。这是3个不同的标准。东方久乐汽车安全气囊有限公司研究院什么是GD&T1.Scope,Definitions,andGeneralDimensioning范围，定义，和一般尺寸2.GeneralTolerancingandRelatedPrinciples一般公差和相关的原则3.Symbology符号使用4.DatumReferencingFrames基准体系5.TolerancesofForm形状公差6.TolerancesofOrientation方向公差7.TolerancesofLocation位置公差8.TolerancesofProfile轮廓公差9.TolerancesofRunout跳动公差NonmandatoryAppendices附录（强制）APrincipalChangesandImprovements主要的更改和改进BFormulasforPositionalTolerancing位置度公差的公式化CForm,Proportion,andComparisonofSymbols符号的形状、比例和对照DFormerPractices以前的实践EDecisionDiagramsforGeometricControl几何公差结果图表最新ASMEY14.5M–2009目录东方久乐汽车安全气囊有限公司研究院什么是GD&T什么是尺寸公差传统尺寸公差：传统尺寸公差简称为尺寸公差，也被称为：坐标尺寸公差。用来定义零件位置和形体。第二次世界大战前，没有GD&T,公差只出现在工程图纸的标题栏，这种公差表示方法现在仍然在使用。这种传统坐标尺寸公差（正负公差）方法具有一系列的缺点。公差的类型边界公差（12.0-12.5）正负公差（12.25±0.25）单向公差(12+0.5)双向不等公差(12.2+0.3)东方久乐汽车安全气囊有限公司研究院什么是GD&T通用公差规则基本工程图纸尺寸公差尺寸规则(ASMEY14.5M-2009)1.每个尺寸都应该有一个公差，但是，参考、最大/最小或型钢尺寸除外。2.尺寸和公差应完整，才能完全定义零件形体。3.尺寸选择和布置，要适合零件功能和装配关系，而且只能有一种解释。4.图纸只定义零件，不要注明生产工艺。5.90°角在图纸上不标出。6.基本90°角在图纸上不标出。基本0尺寸在图纸上不标出。7.零件常温20℃8.零件自由状态。9.除非另有说明，几何公差应用全部形体长、宽、高。10.尺寸公差应用于它标明的层级，装配图尺寸公差不能强制该层级尺寸公差。东方久乐汽车安全气囊有限公司研究院什么是GD&T尺寸公差应用尺寸公差使用尺寸类型好用不好用尺寸√倒角√半径√壁厚√台阶面√斜面√埋头孔√控制位置√√控制角度√控制形状√尺寸可很好的测量单个尺寸形体但不能控制两个形体之间的关系。这并不意味着坐标公差不能用，但我们要知道它的局限性和问题东方久乐汽车安全气囊有限公司研究院什么是GD&T尺寸公差实例东方久乐汽车安全气囊有限公司研究院什么是GD&T尺寸公差有哪些缺点用直角坐标系尺寸公差定义零件形体缺点：-方形公差带-固定尺寸公差带-检测指导不明确-尺寸公差有累积正方形面积=100圆面积=3.14×(14.14/2)2≈157圆形公差带比方形公差带多出57%的...
