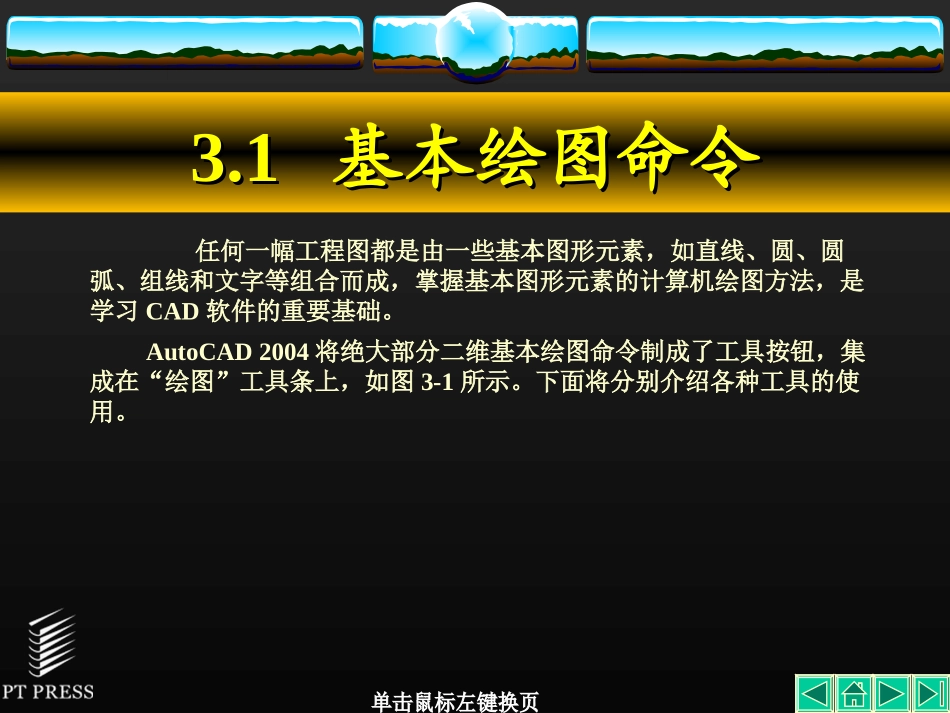

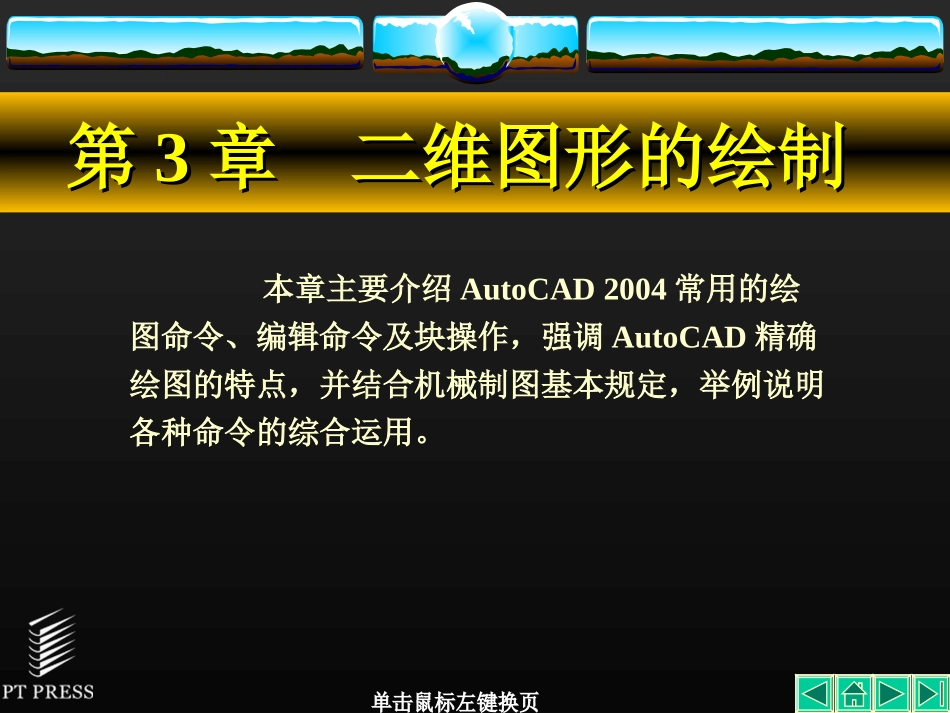

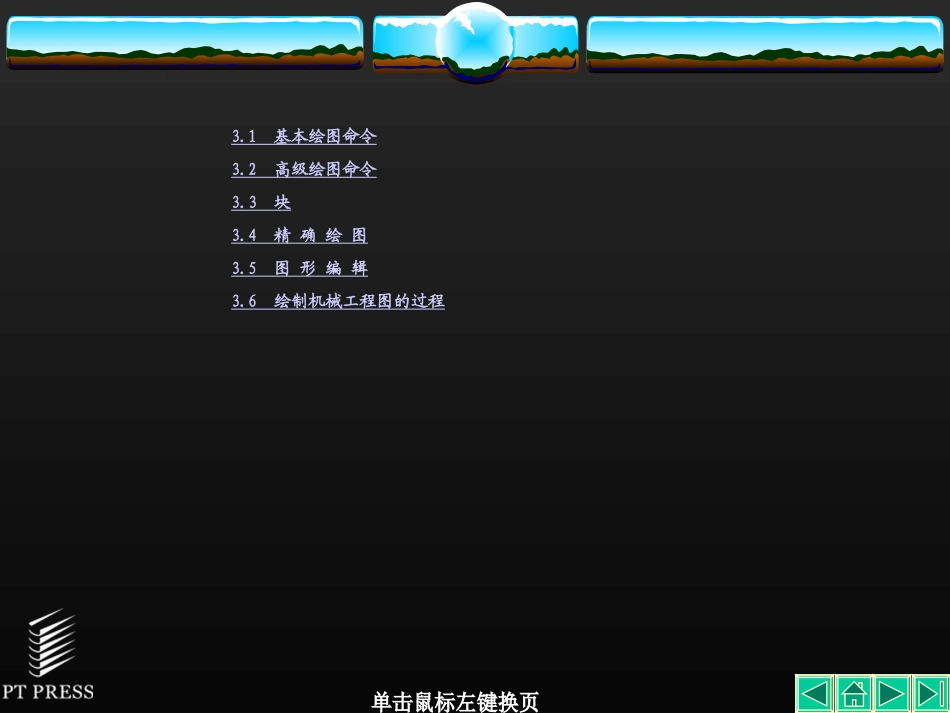

第第33章二维图形的绘制章二维图形的绘制本章主要介绍AutoCAD2004常用的绘图命令、编辑命令及块操作，强调AutoCAD精确绘图的特点，并结合机械制图基本规定，举例说明各种命令的综合运用。3.1基本绘图命令3.2高级绘图命令3.3块3.4精确绘图3.5图形编辑3.6绘制机械工程图的过程3.13.1基本绘图命令基本绘图命令任何一幅工程图都是由一些基本图形元素，如直线、圆、圆弧、组线和文字等组合而成，掌握基本图形元素的计算机绘图方法，是学习CAD软件的重要基础。AutoCAD2004将绝大部分二维基本绘图命令制成了工具按钮，集成在“绘图”工具条上，如图3-1所示。下面将分别介绍各种工具的使用。图3-1“绘图”工具条3.1.13.1.1绘制直线绘制直线“直线按钮用于绘制直线或折线。可以使用下列3种方法确定第二点坐标值。（1）输入绝对坐标值，如直角坐标100，100；极坐标100＜45。（2）输入相对坐标，如直角相对坐标@100，100；相对极坐标@100＜45。（3）移动鼠标指示直线方向，输入直线长度值，如100。图3-2所示图形就是通过第3种方法完成的。图3-2绘直线3.1.23.1.2绘制圆绘制圆“圆”按钮用于绘制整圆。单击“圆”按钮后，AutoCAD给出下列5种画圆的方法。（1）三点（3P）：三点决定一圆。AutoCAD提示输入三点，创建通过三个点的圆。（2）两点（2P）：用直径的两端点决定一圆。AutoCAD提示输入直径的两端点。（3）相切、相切、半径（T）：与两物相切配合半径决定一圆。AutoCAD提示选择两物体，并要求输入半径。（4）圆心，半径：圆心配合半径决定一圆。AutoCAD提示给定圆心和半径。（5）圆心，直径：圆心配合直径决定一圆。AutoCAD提示给定圆心和直径。3.1.33.1.3绘制圆弧绘制圆弧“圆弧”按钮用于绘制一段圆弧，系统提供了下列10种创建圆弧的方法。（1）三点：通过输入三个点的方式绘制圆弧。（2）起点，圆心，终点：以起始点、圆心、终点方式画弧。（3）起点，圆心，角度：以起始点、圆心、圆心角方式绘制圆弧。（4）起点，圆心，弦长：以起始点、圆心、弦长方式绘制圆弧。（5）起点，终点，角度：以起始点、终点、圆心角方式绘制圆弧。（6）起点，终点，半径：以起始点、终点、半径方式绘制圆弧。（7）起点，终点，方向：以起始点、终点、切线方向方式绘制圆弧。（8）圆心，起点，终点：以圆心、起始点、终点方式绘制圆弧。（9）圆心，起点，角度：以圆心、起始点、圆心角方式绘制圆弧。（10）圆心，起点，弦长：以圆心、起始点、弦长方式绘制圆弧。缺省状态下，AutoCAD以逆时针方向绘制圆弧。3.1.43.1.4绘制点绘制点点系统提供了多种形式的点，绘制形式有单点、多点、定数等分点和定距等分点等，如图3-3所示。图3-3点样式11．单点．单点单击“点”按钮后，AutoCAD2004将显示当前点的模式和大小，并提示用户指定点的位置：“当前点模式:PDMODE=0PDSIZE=0.0000指定点:”这时输入坐标值或直接用鼠标定位。若要设置点的格式，可执行下列操作。（1）选择“格式”→“点样式”命令，得到如图3-3所示的“点样式”对话框。（2）“点样式”对话框中提供了20种点样式，用户可根据需要来选择其中一种。22．定数等分点．定数等分点创建定数等分点命令的方法有如下几种。（1）选择“绘图”→“点”命令，在下一级子菜单中选择“定数等分点”命令。（2）在命令行中输入Divide命令。在如图3-3所示的“点样式”对话框中选择X型点，然后单击“确定”按钮，这样就会出现图3-4所示的定数等分点图形。图3-4定数等分点33．定距等分点．定距等分点定距等分点是指在实体上按特定的间距排列点或块。创建定距等分点命令的方法有如下几种。（1）在命令行中输入Measure命令。（2）选择“绘图”→“点”命令，在下一级子菜单中选择“定距等分点”命令。3.1.53.1.5绘制矩形绘制矩形“矩形”按钮用于绘制矩形。用本命令绘制的矩形平行于当前的用户坐标系（UCS）。单击“矩形”按钮后，命令行给出“指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]”，各选项的意义如下。（1）指定第一个角点：继续提示，确定矩形另一个角点来绘制矩形。（2）倒角（C）：给出倒角距离，绘制带倒角的矩形...
