变压器的常见故障及处理方法VIP免费

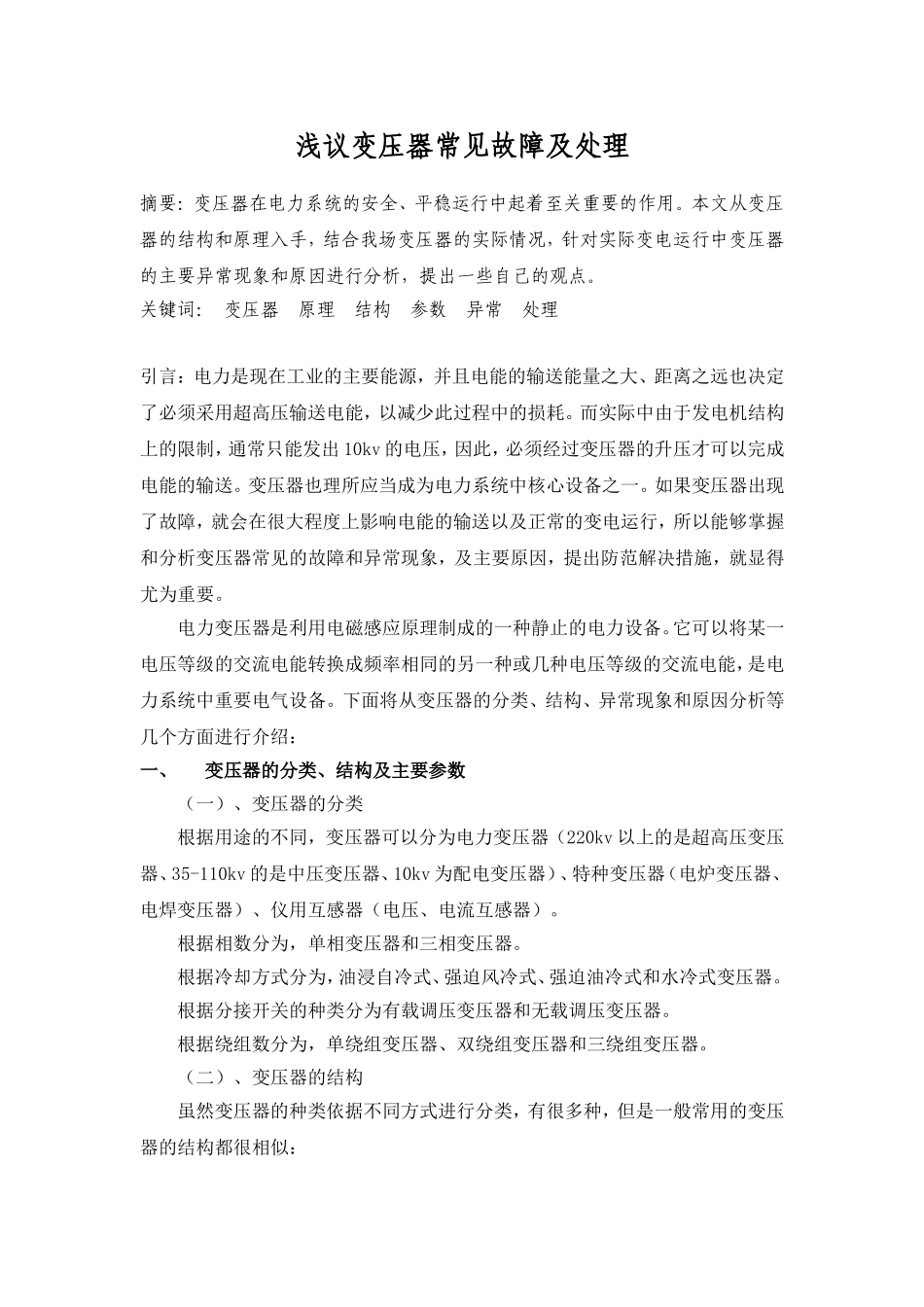

浅议变压器常见故障及处理摘要：变压器在电力系统的安全、平稳运行中起着至关重要的作用。本文从变压器的结构和原理入手，结合我场变压器的实际情况，针对实际变电运行中变压器的主要异常现象和原因进行分析，提出一些自己的观点。关键词：变压器原理结构参数异常处理引言：电力是现在工业的主要能源，并且电能的输送能量之大、距离之远也决定了必须采用超高压输送电能，以减少此过程中的损耗。而实际中由于发电机结构上的限制，通常只能发出10kv的电压，因此，必须经过变压器的升压才可以完成电能的输送。变压器也理所应当成为电力系统中核心设备之一。如果变压器出现了故障，就会在很大程度上影响电能的输送以及正常的变电运行，所以能够掌握和分析变压器常见的故障和异常现象，及主要原因，提出防范解决措施，就显得尤为重要。电力变压器是利用电磁感应原理制成的一种静止的电力设备。它可以将某一电压等级的交流电能转换成频率相同的另一种或几种电压等级的交流电能，是电力系统中重要电气设备。下面将从变压器的分类、结构、异常现象和原因分析等几个方面进行介绍：一、变压器的分类、结构及主要参数（一）、变压器的分类根据用途的不同，变压器可以分为电力变压器（220kv以上的是超高压变压器、35-110kv的是中压变压器、10kv为配电变压器）、特种变压器（电炉变压器、电焊变压器）、仪用互感器（电压、电流互感器）。根据相数分为，单相变压器和三相变压器。根据冷却方式分为，油浸自冷式、强迫风冷式、强迫油冷式和水冷式变压器。根据分接开关的种类分为有载调压变压器和无载调压变压器。根据绕组数分为，单绕组变压器、双绕组变压器和三绕组变压器。（二）、变压器的结构虽然变压器的种类依据不同方式进行分类，有很多种，但是一般常用的变压器的结构都很相似：1、绕组：变压器的电路部分。2、铁芯：变压器的磁路部分。3、油箱：变压器的外壳，内装满变压器油（绝缘、散热）。4、油枕：对油箱里的油起到缓冲作用，同时减小油箱里的油与空气的接触面积，不易受潮和氧化。5、呼吸器：利用硅胶吸收空气中的水分。6、绝缘套管：变压器的出线从油箱内穿过油箱盖时必须经过绝缘套管以使带电的引线与接地的油箱绝缘。7、分接开关：可以实现电压的调节。8、防爆管：防止变压器内部出现故障时，发生爆炸。9、瓦斯继电器：安装于油箱与油枕的连接管上，当变压器内部因故障产生气体时发出信号或跳闸，保护变压器。除此之外，变压器还有很多小的附件，比如油位表、温度计等，在这就不一一叙述了。（三）、变压器的主要参数1、额定容量（kVA）：在额定电压、额定电流下连续运行时,能输送的容量。2、额定电压（kV）：变压器长时间运行时所能承受的工作电压。3、额定电流(A):变压器在额定容量下,允许长期通过的电流。4、空载损耗（kW）:当以额定频率的额定电压施加在一个绕组的端子上，其余绕组开路时所吸取的有功功率。5、空载电流（%）:当变压器在额定电压下二次侧空载时,一次绕组中通过的电流。一般以额定电流的百分数表示。6、负载损耗（kW）:把变压器的二次绕组短路,在一次绕组额定分接位置上通入额定电流,此时变压器所消耗的功率。7、阻抗电压（%）：把变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路电流等于额定值时,此时一次侧所施加的电压.一般以额定电压的百分数表示。二、本场变压器的概述我场有两台变压器，1#主变和2#主变：1#主变为双绕组有载调压油浸式变压器（25#油），采用Yn,d11接线、自然风冷的方式。1#变压器容量为5万KVA，额定电压为110kv，高压侧额定电流为278.9A，低压侧824.3A，高压侧有分接头，分为17个档位，可以实现带负荷调节档位。空载电流为0.07%，短路阻抗为10.48%。2#主变也为双绕组有载调压油浸式变压器（45#油），同样采用Yn,d11接线、冷却方式为强迫风冷。2#变压器容量为10万KVA，额定电压为110kv，高压侧额定电流为2557.8A，低压侧1649.6A，高压侧有分接头，分为17个档位，同样可以通过改变线圈的匝数实现带负荷调节档位。空载电流为0.05%，短路阻抗为10.66%。一期33台风机出口均为690v电压，经过风机箱变升压至35kv后，分成四路进线...
