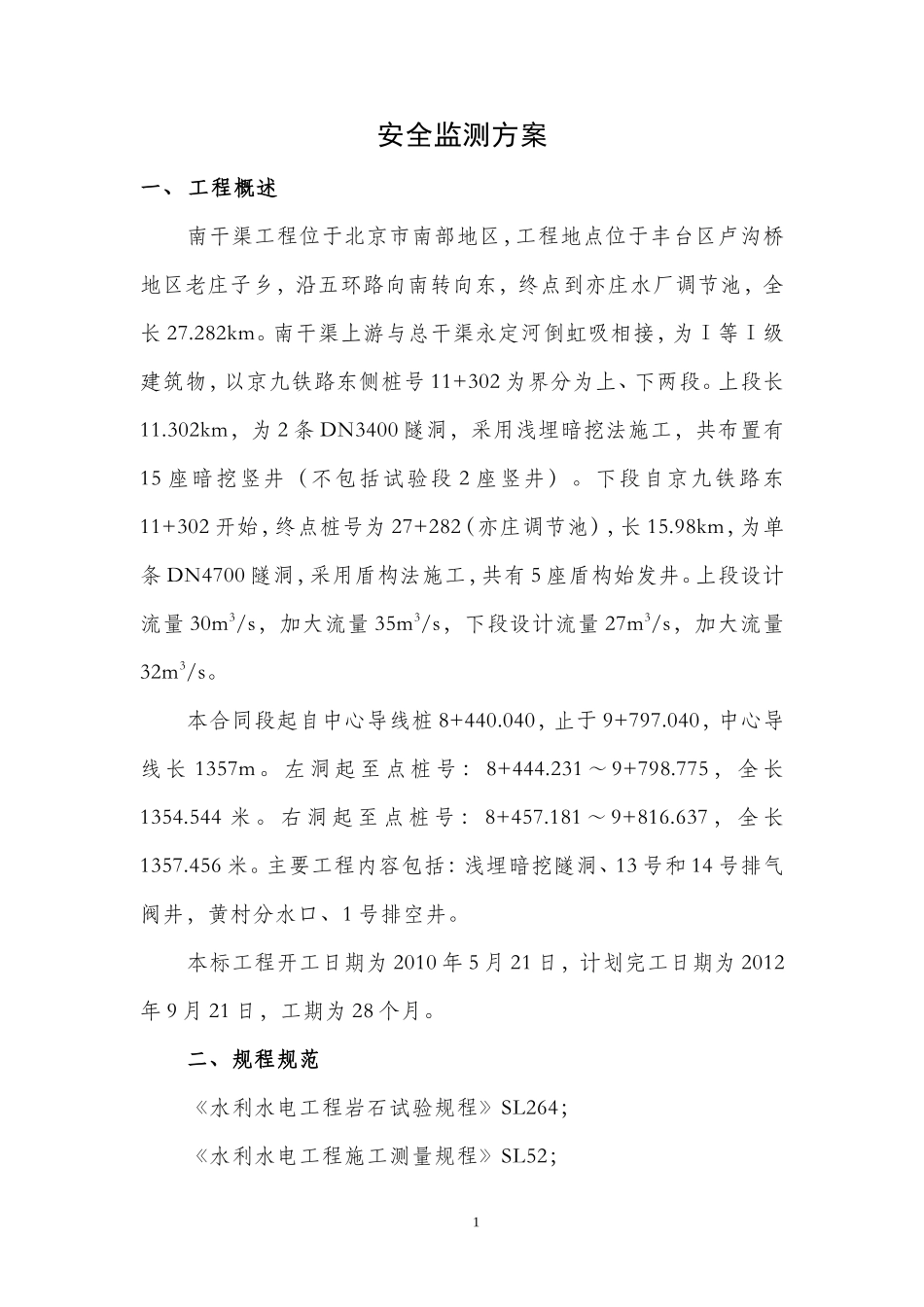

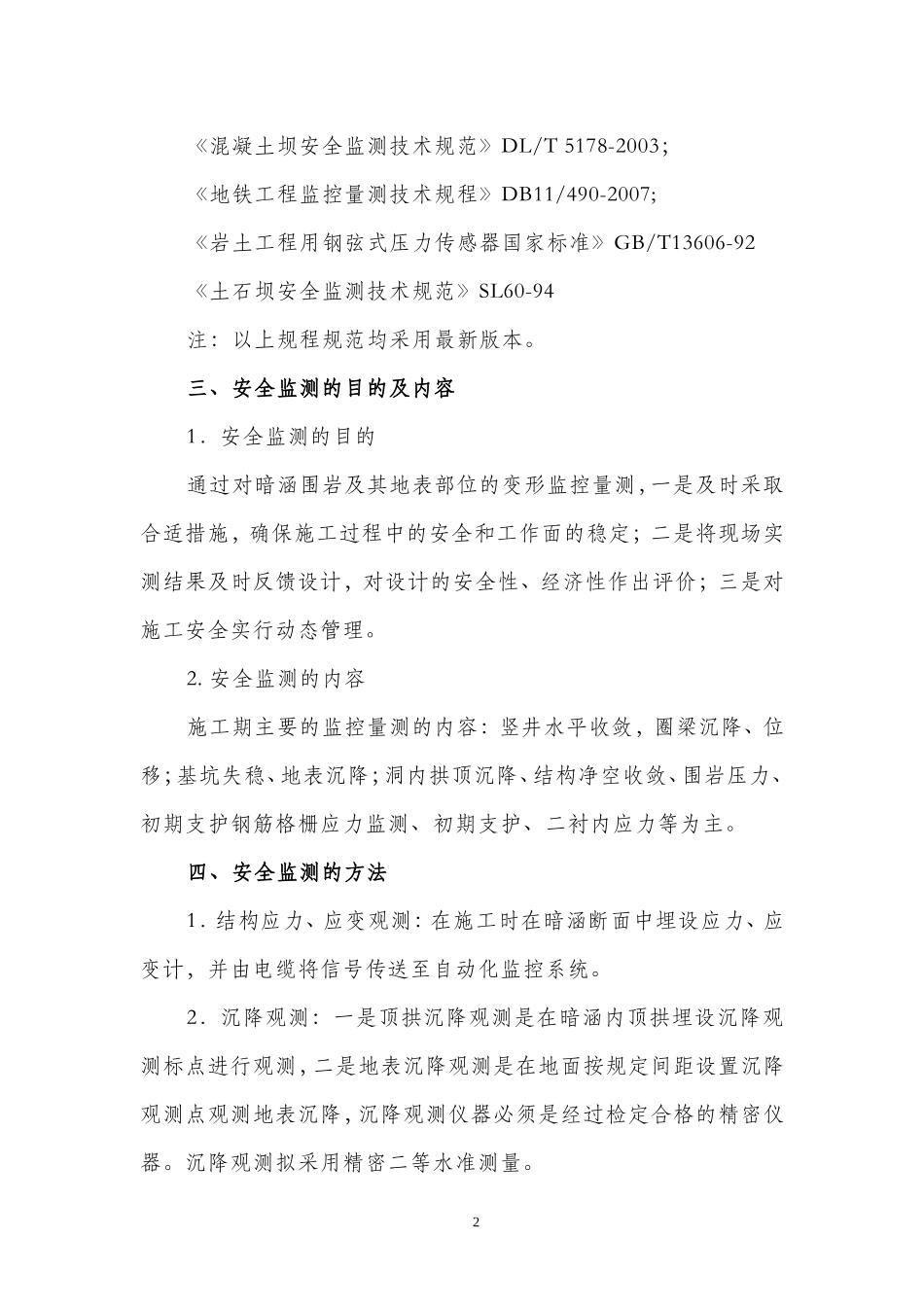

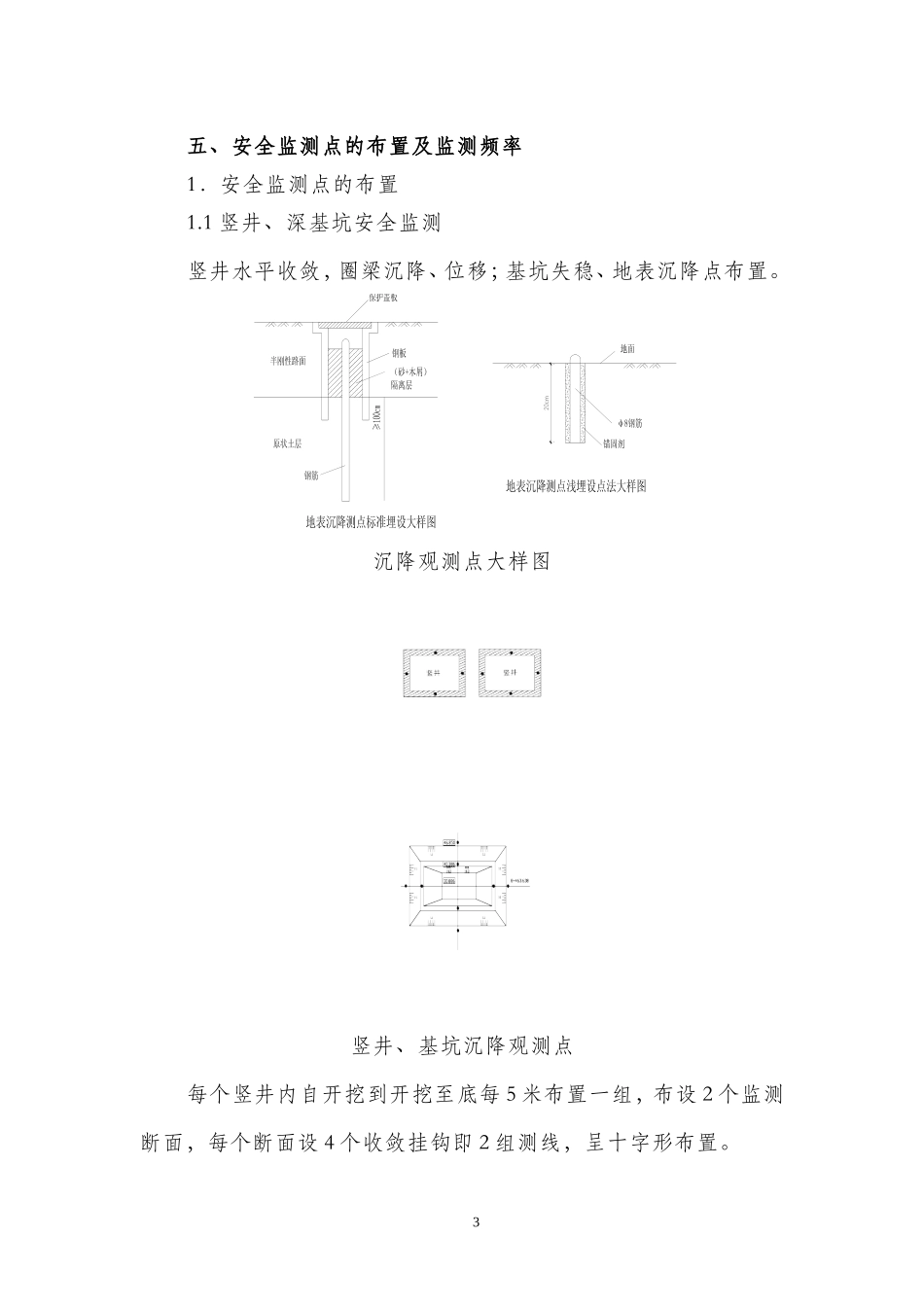

安全监测方案一、工程概述南干渠工程位于北京市南部地区，工程地点位于丰台区卢沟桥地区老庄子乡，沿五环路向南转向东，终点到亦庄水厂调节池，全长27.282km。南干渠上游与总干渠永定河倒虹吸相接，为Ⅰ等Ⅰ级建筑物，以京九铁路东侧桩号11+302为界分为上、下两段。上段长11.302km，为2条DN3400隧洞，采用浅埋暗挖法施工，共布置有15座暗挖竖井（不包括试验段2座竖井）。下段自京九铁路东11+302开始，终点桩号为27+282（亦庄调节池），长15.98km，为单条DN4700隧洞，采用盾构法施工，共有5座盾构始发井。上段设计流量30m3/s，加大流量35m3/s，下段设计流量27m3/s，加大流量32m3/s。本合同段起自中心导线桩8+440.040，止于9+797.040，中心导线长1357m。左洞起至点桩号：8+444.231～9+798.775，全长1354.544米。右洞起至点桩号：8+457.181～9+816.637，全长1357.456米。主要工程内容包括：浅埋暗挖隧洞、13号和14号排气阀井，黄村分水口、1号排空井。本标工程开工日期为2010年5月21日，计划完工日期为2012年9月21日，工期为28个月。二、规程规范《水利水电工程岩石试验规程》SL264；《水利水电工程施工测量规程》SL52；1《混凝土坝安全监测技术规范》DL/T5178-2003；《地铁工程监控量测技术规程》DB11/490-2007;《岩土工程用钢弦式压力传感器国家标准》GB/T13606-92《土石坝安全监测技术规范》SL60-94注：以上规程规范均采用最新版本。三、安全监测的目的及内容1．安全监测的目的通过对暗涵围岩及其地表部位的变形监控量测，一是及时采取合适措施，确保施工过程中的安全和工作面的稳定；二是将现场实测结果及时反馈设计，对设计的安全性、经济性作出评价；三是对施工安全实行动态管理。2.安全监测的内容施工期主要的监控量测的内容：竖井水平收敛，圈梁沉降、位移；基坑失稳、地表沉降；洞内拱顶沉降、结构净空收敛、围岩压力、初期支护钢筋格栅应力监测、初期支护、二衬内应力等为主。四、安全监测的方法1．结构应力、应变观测：在施工时在暗涵断面中埋设应力、应变计，并由电缆将信号传送至自动化监控系统。2．沉降观测：一是顶拱沉降观测是在暗涵内顶拱埋设沉降观测标点进行观测，二是地表沉降观测是在地面按规定间距设置沉降观测点观测地表沉降，沉降观测仪器必须是经过检定合格的精密仪器。沉降观测拟采用精密二等水准测量。2五、安全监测点的布置及监测频率1．安全监测点的布置1.1竖井、深基坑安全监测竖井水平收敛，圈梁沉降、位移；基坑失稳、地表沉降点布置。沉降观测点大样图竖井、基坑沉降观测点每个竖井内自开挖到开挖至底每5米布置一组，布设2个监测断面，每个断面设4个收敛挂钩即2组测线，呈十字形布置。3竖井内水平收敛布置图1.2洞内拱顶沉降、结构净空收敛洞内拱顶沉降、结构净空收敛布置图施工时暗涵内监测工作紧跟开挖、支护作业，按设计要求进行布点和监测，并根据现场情况及时进行调整或增加量测的项目和内容，量测数据及时分析处理，并将结果反馈到施工过程中。在下一循环开挖前，必须完成支护变形值的读取。地面监测点视暗涵洞高和暗涵埋深情况，根据监测点与工作面相距的距离确定读取初始值的时间。顶拱下沉监测断面间距为15m设一个监测断面，根据地质情况随机增加监测断面。拱顶下沉监测与暗涵内支护变形收敛监测在同一监测断面内进行。1.3地表下沉监测地表下沉监测根据暗涵埋深、地质条件、地表有无建筑物及采用的开挖方式等因素确定，地表下沉监测的测点与净空水平的收敛4和顶拱下沉监测的测点应布置在同一横断面内。地表下沉监测断面横向测点布置见下图，在一个监测断面内应设7个测点,纵向间距30米。穿越既有公路纵向间距5米，下穿仓储、物流及部分民房根据实际情况合理布置沉降标点。当掌子面距测点距离为暗涵埋深+暗涵净高时开始监测，直到衬砌结构封闭、下沉基本停止时为止。原地面线路中心线沉降标点沉降标点沉降标点沉降标点沉降标点沉降标点沉降标点地表沉降观测点布置图本标段暗挖隧洞主要下穿仓储、物流及部分民房，安全监测等级定为Ⅲ级，其测量精度应满足下表。沉降监测的技术要求和量测方法等级高程中误差(mm）相邻点高差中误差（mm）往返较差...
