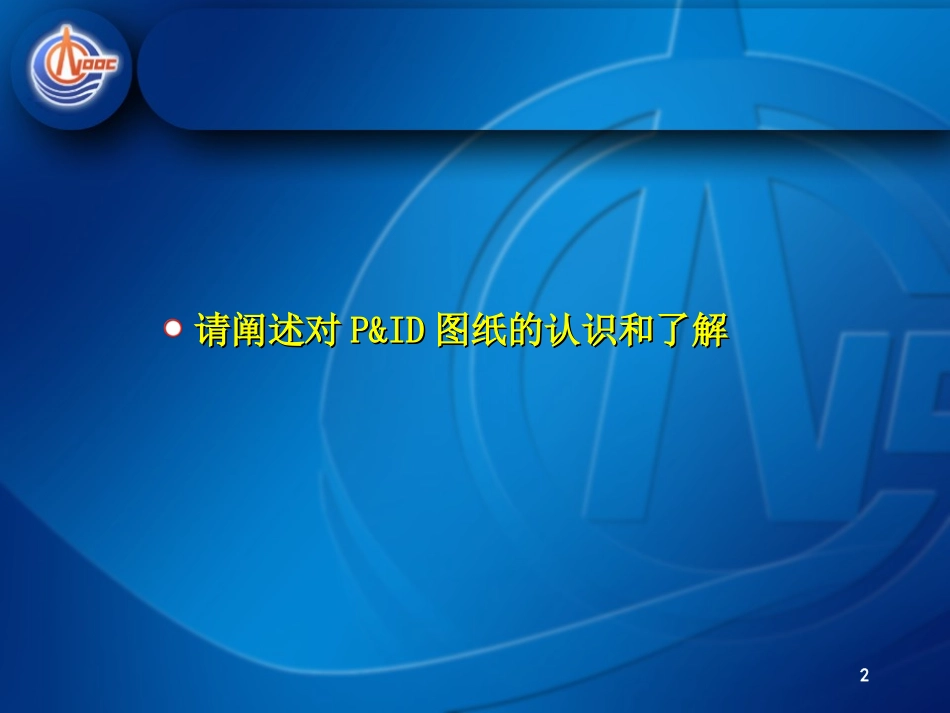

中海石油（中国）有限公司湛江分公司乐东气田生产准备组谭向君季兆桂P&IDP&ID基础简介基础简介22请阐述对请阐述对P&IDP&ID图纸的认识和了解图纸的认识和了解33目标看懂乐东气田看懂乐东气田PIDPID设计图纸设计图纸::1.1.能够说出某一设备编号表示的意义能够说出某一设备编号表示的意义;;2.2.能够说出某一管线编号所表意义能够说出某一管线编号所表意义;;3.3.认识常见过程检测和控制仪表的文字代认识常见过程检测和控制仪表的文字代号及图形符号号及图形符号44内容内容PFD和P&ID区别P&ID图包含的内容看图的原则和方法乐东气田终端P&ID图的图例乐东气田终端相关仪表图例应用55简单的管道仪表流程示意图66一、PFD和P&ID区别11、名称区别、名称区别PFDPFD：：PROCESSFLOWDIAGRAMPROCESSFLOWDIAGRAM工艺物料流程图工艺物料流程图P&IDP&ID：：PIPINGPIPING＆＆INSTRUMENTDIAGRAMINSTRUMENTDIAGRAM管道仪表流程图管道仪表流程图77一、PFD和P&ID区别22、概念区别、概念区别PFDPFD主要用于物料衡算，图上只有主要物料管线主要用于物料衡算，图上只有主要物料管线（附（附有物料平衡表）。有物料平衡表）。由工艺专业完成，它包含了整个装由工艺专业完成，它包含了整个装置的主要信息：操作条件（温度、压力、置的主要信息：操作条件（温度、压力、流量等）、流量等）、物料衡算（各个物流点的性质、流量、操作条件等都物料衡算（各个物流点的性质、流量、操作条件等都在物流表中表示出来）、热量衡算（热负荷等）、设在物流表中表示出来）、热量衡算（热负荷等）、设备计算（设备的外形尺寸、传热面积、泵流量等）、备计算（设备的外形尺寸、传热面积、泵流量等）、主要控制点及控制方案等，主要控制点及控制方案等，相同作用且相同规格的设相同作用且相同规格的设备只需要画出一台即可备只需要画出一台即可。。88一、PFD和P&ID区别22、概念区别、概念区别PI&DPI&D则详细标明了管道号、仪表位号、管道管径、压则详细标明了管道号、仪表位号、管道管径、压力等级、泵位号等比较力等级、泵位号等比较详细的资料详细的资料。反映的是工艺设。反映的是工艺设计流程、设备设计、设备和管道布置设计、自控仪表计流程、设备设计、设备和管道布置设计、自控仪表设计的综合成果。设计的综合成果。99一、PFD和P&ID区别33、设计过程区别、设计过程区别在项目预可研或可研阶段，首先应该是确定原则流程，在项目预可研或可研阶段，首先应该是确定原则流程，也是也是P&IDP&ID的最初版本，再依据原则流程来作物热的初的最初版本，再依据原则流程来作物热的初步衡算，也就是步衡算，也就是PFDPFD的最初版本。的最初版本。1010一、PFD和P&ID区别33、设计过程区别、设计过程区别而在初步设计阶段，而在初步设计阶段，PFDPFD则是一个重要而核心则是一个重要而核心的内容了。的内容了。PFDPFD的结果决定设备的规格大小、的结果决定设备的规格大小、物料消耗、能量消耗指标等。物料消耗、能量消耗指标等。P&IDP&ID也根据也根据PFDPFD进一步细化，从而确定管道尺寸等。进一步细化，从而确定管道尺寸等。1111一、PFD和P&ID区别33、设计过程区别、设计过程区别到了施工图设计阶段，而到了施工图设计阶段，而P&IDP&ID是核心工艺文件了，是是核心工艺文件了，是最终工艺设计的纲领性设计文件，要在初步设计的基最终工艺设计的纲领性设计文件，要在初步设计的基础上增加温度、压力等级、材料选定、控制点的确定础上增加温度、压力等级、材料选定、控制点的确定等。而等。而PFDPFD文件则一般不出现在施工图设计文件中。文件则一般不出现在施工图设计文件中。1212一、PFD和P&ID区别从从PFDPFD和和P&IDP&ID区别看出：区别看出：PIDPID在工艺包阶段就开始形成初版，随着设计阶段的深在工艺包阶段就开始形成初版，随着设计阶段的深入，不断补充完善深化，它分阶段和版次分别发入，不断补充完善深化，它分阶段和版次分别发表。表。PIDPID各个版次的发表，表明了工程设计进展情况各个版次的发表，表明了工程设计进展情况，为工艺、自控、设备、电气、电讯、配管、管机、，为工艺、自控、设备、电气、电讯、配管、管...
