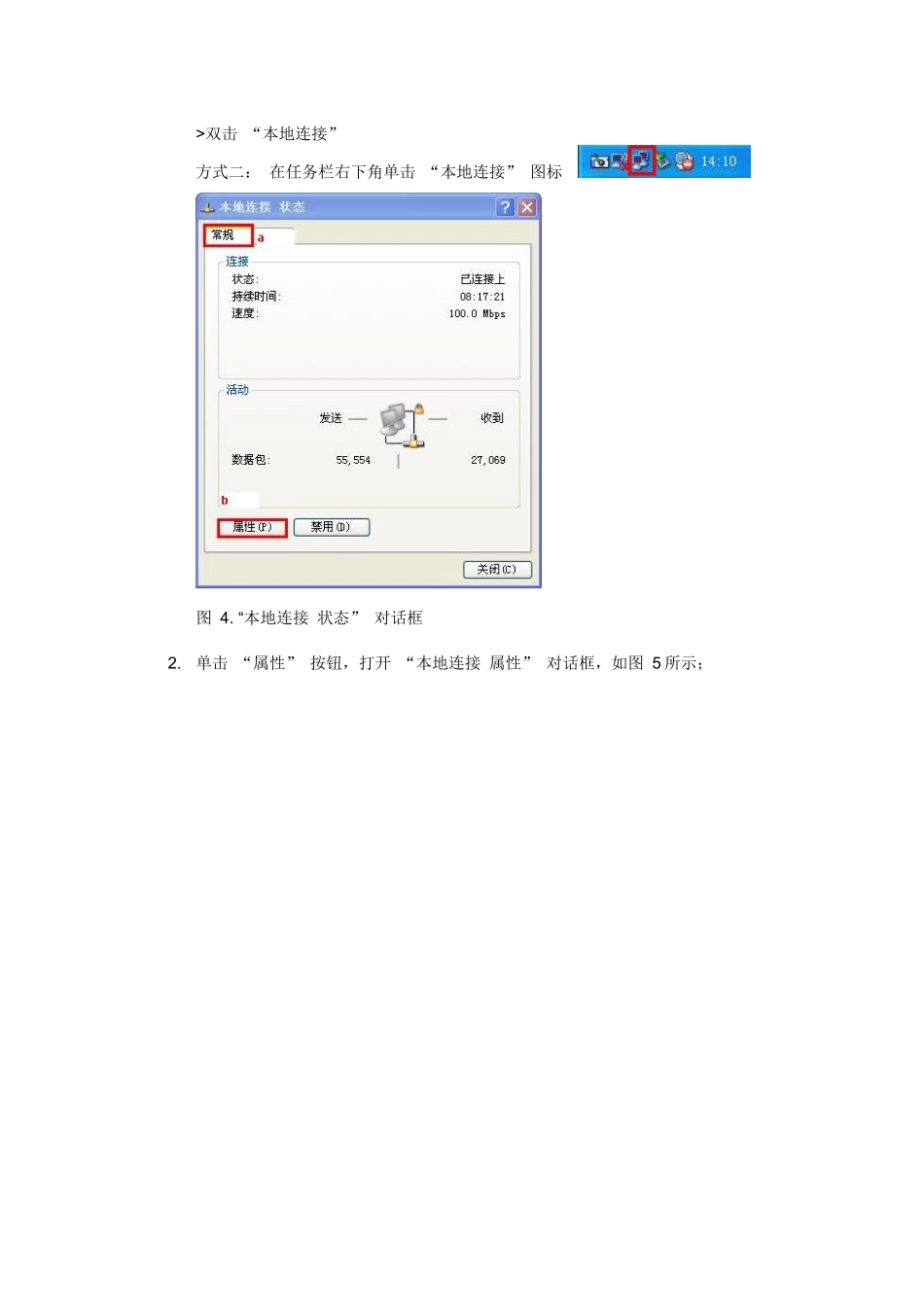

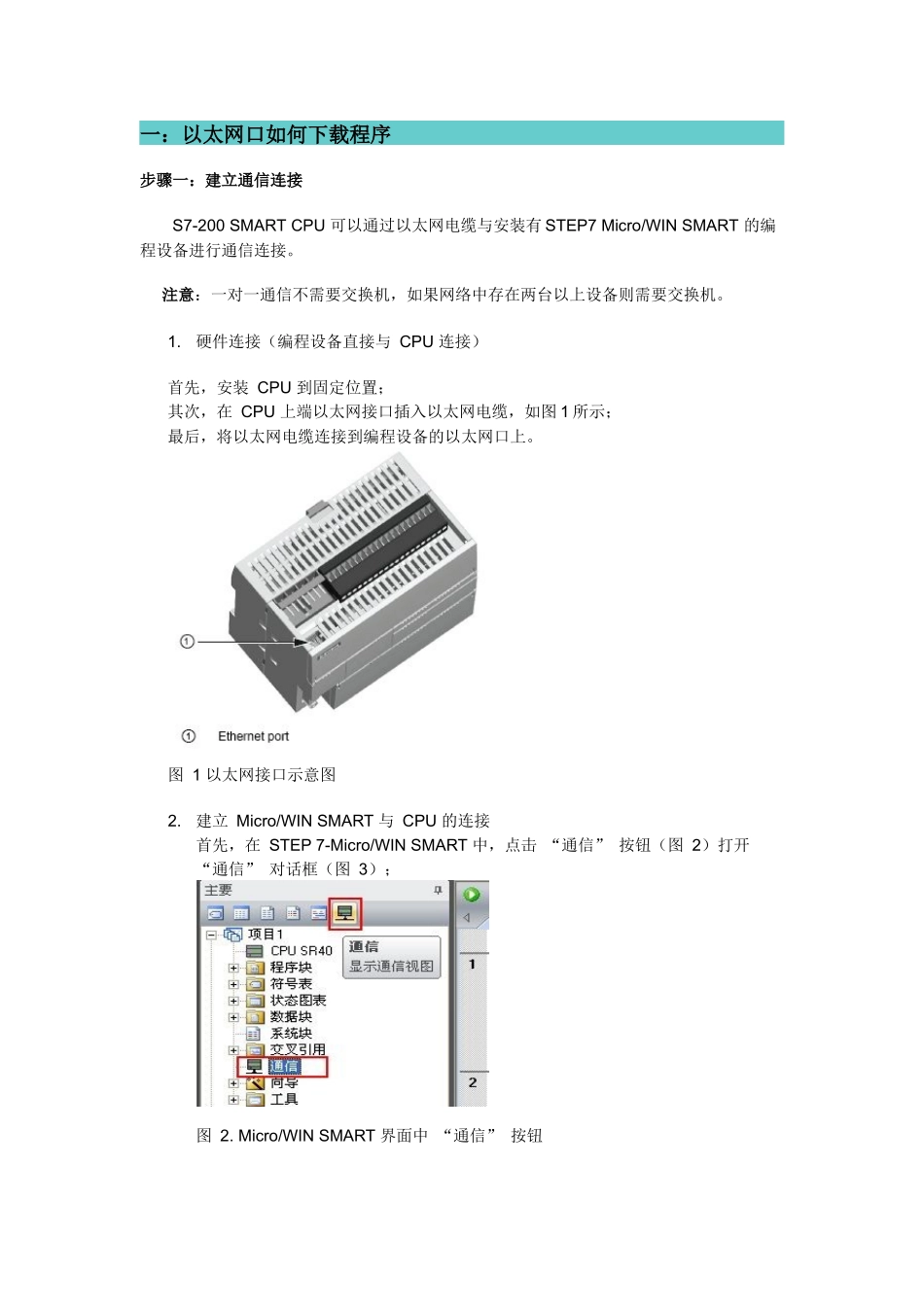

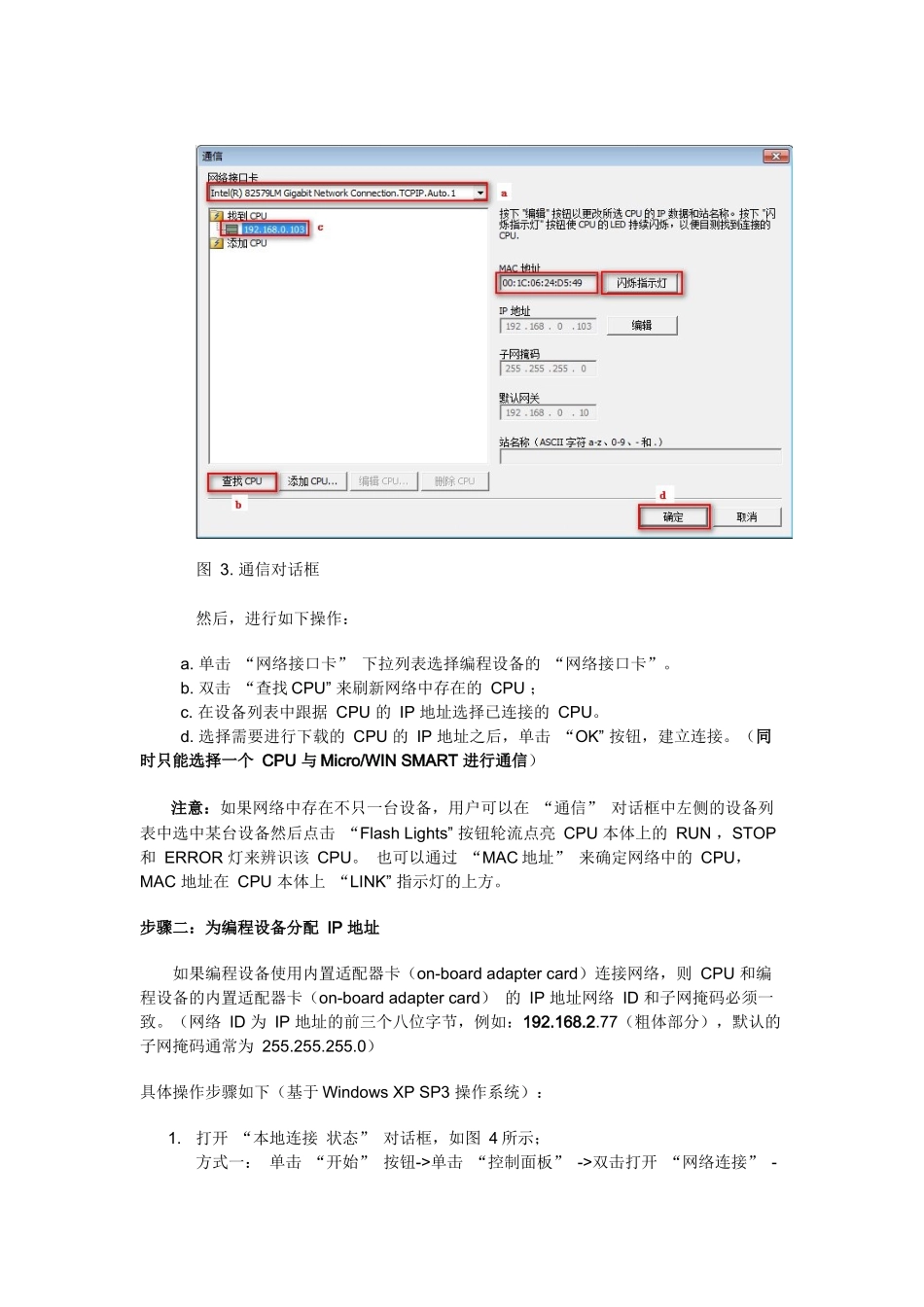

一:以太网口如何下载程序步骤一:建立通信连接S7-200SMARTCPU可以通过以太网电缆与安装有STEP7Micro/WINSMART的编程设备进行通信连接。注意:一对一通信不需要交换机,如果网络中存在两台以上设备则需要交换机。1.硬件连接(编程设备直接与CPU连接)首先,安装CPU到固定位置;其次,在CPU上端以太网接口插入以太网电缆,如图1所示;最后,将以太网电缆连接到编程设备的以太网口上。图1以太网接口示意图2.建立Micro/WINSMART与CPU的连接首先,在STEP7-Micro/WINSMART中,点击“通信”按钮(图2)打开“通信”对话框(图3);图2.Micro/WINSMART界面中“通信”按钮图3.通信对话框然后,进行如下操作:a.单击“网络接口卡”下拉列表选择编程设备的“网络接口卡”。b.双击“查找CPU”来刷新网络中存在的CPU;c.在设备列表中跟据CPU的IP地址选择已连接的CPU。d.选择需要进行下载的CPU的IP地址之后,单击“OK”按钮,建立连接。(同时只能选择一个CPU与Micro/WINSMART进行通信)注意:如果网络中存在不只一台设备,用户可以在“通信”对话框中左侧的设备列表中选中某台设备然后点击“FlashLights”按钮轮流点亮CPU本体上的RUN,STOP和ERROR灯来辨识该CPU。也可以通过“MAC地址”来确定网络中的CPU,MAC地址在CPU本体上“LINK”指示灯的上方。步骤二:为编程设备分配IP地址如果编程设备使用内置适配器卡(on-boardadaptercard)连接网络,则CPU和编程设备的内置适配器卡(on-boardadaptercard)的IP地址网络ID和子网掩码必须一致。(网络ID为IP地址的前三个八位字节,例如:192.168.2.77(粗体部分),默认的子网掩码通常为255.255.255.0)具体操作步骤如下(基于WindowsXPSP3操作系统):1.打开“本地连接状态”对话框,如图4所示;方式一:单击“开始”按钮->单击“控制面板”->双击打开“网络连接”->双击“本地连接”方式二:在任务栏右下角单击“本地连接”图标图4.“本地连接状态”对话框2.单击“属性”按钮,打开“本地连接属性”对话框,如图5所示;图5.“本地连接属性”对话框3.在“此连接使用下列项目”区域中,滑动右侧滚动条,找到“Internet协议(TCP/IP)”并选中该项,单击“属性”按钮,打开“Internet协议(TCP/IP)属性”对话框,如图6所示;图6“Internet协议(TCP/IP)属性”对话框选中“使用下面的IP地址”前面的单选按钮然后进行如下操作:a.输入编程设备的IP地址(必须与CPU在同一个网段);b.输入编程设备的“子网掩码”(必须与CPU一致);c.输入默认网关(必须是编程设备所在网段中的IP地址);d.单击“确定”按钮,完成设置。注意:IP地址的前三个字节必须同CPU的IP地址一致,后一个字节应在"1-254"之间(避免0和255),避免与网络中其它设备的IP地址重复。步骤三:修改CPU的IP地址(可选)在Micro/WINSMART中可以通过系统块修改CPU的IP地址,具体步骤如下:1.在导航条中单击“系统块”按钮,或者在项目树中双击打开“系统块”对话框,如图7所示:图7.“系统块”按钮2.打开系统块对话框,如图8所示:图8.系统块对话框然后进行如下操作:a.选择CPU类型(与需要下载的CPU类型一致);b.选择“通信”选项;c.勾选“随项目存储IP信息”;d.设置IP地址,子网掩码和默认网关;e.单击“确定”按钮,完成设置。注意:由于系统块是用户创建的项目的一部分,所以只有将系统块下载至CPU时,IP地址修改才能够生效。步骤四:下载程序在Micro/WINSMART中点击“下载”按钮,如图9所示;图9.Micro/WINSMART界面中“下载”按钮位置打开下载对话框(图10),选择需要下载的块(如果进行了“步骤三”,则必须下载系统块才能完成IP地址修改),单击“下载”按钮进行下载。图10.下载对话框注意:如果CPU在运行状态,Micro/WINSMART会弹出提示对话框,提示将CPU切换到STOP模式,点击“YES”。图11.下载成功对话框下载成功后,“下载”对话框会显示“下载成功”,点击“关闭”按钮关闭对话框,完成下载,如图11所示。注意:如果用户在完成通信设置(步骤一)后打开一个新的项目文件再进行下载操作会要求用户重新进行通信连接设置。常问问题:为何程序下载不成功?产生此问题的原因有...
