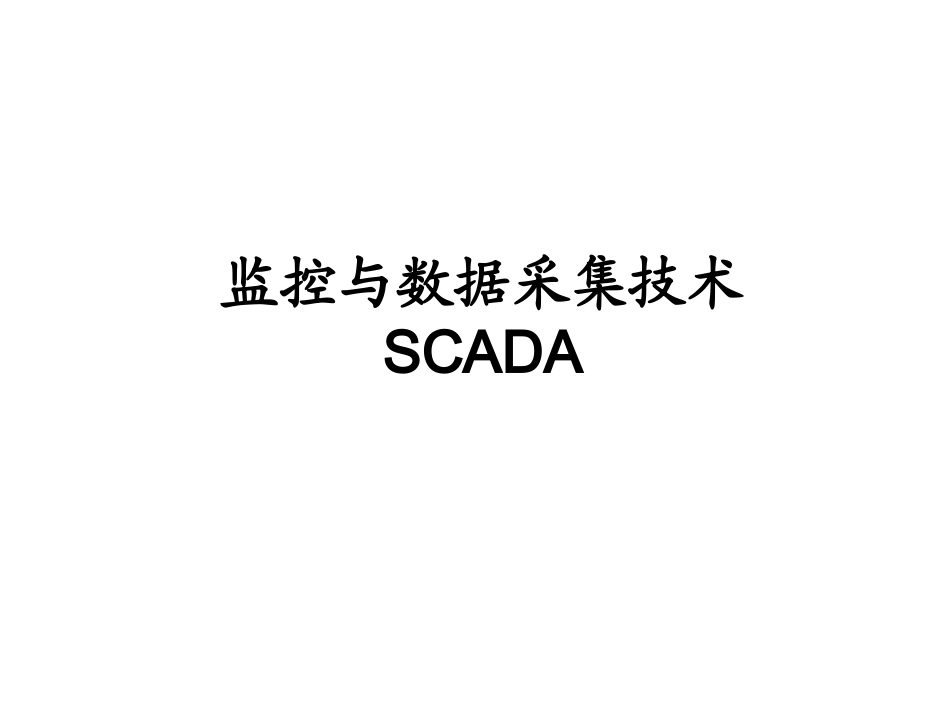

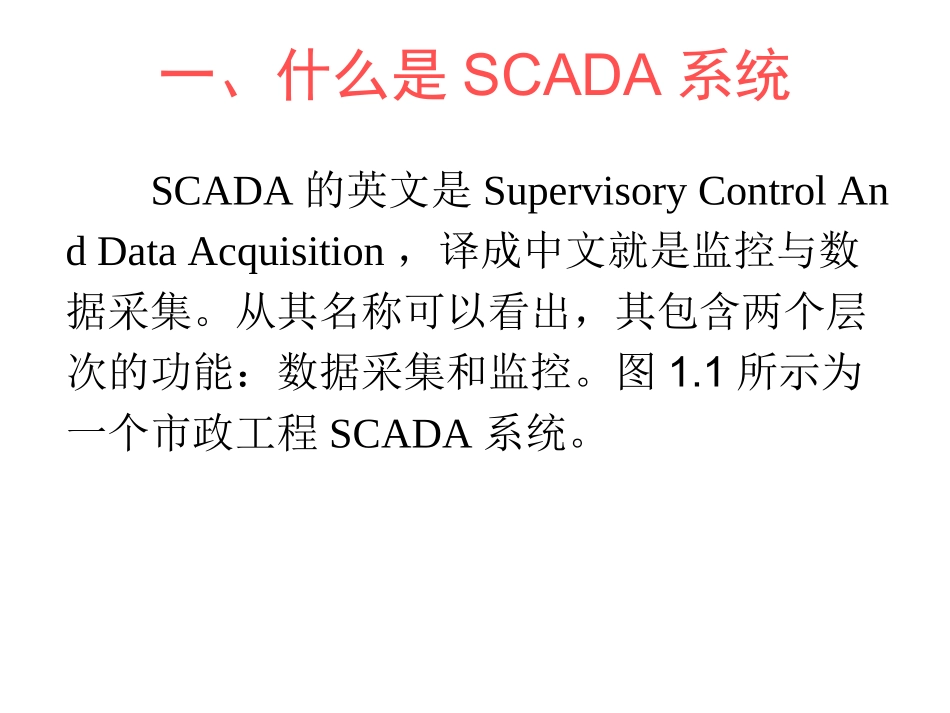

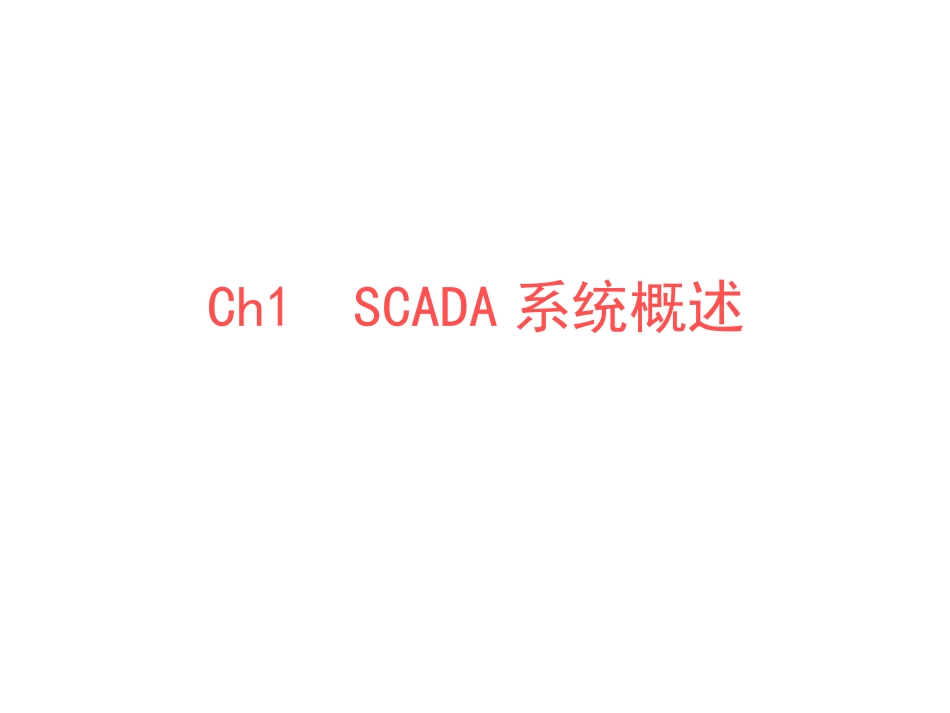

监控与数据采集技术SCADACh1SCADA系统概述一、什么是SCADA系统SCADA的英文是SupervisoryControlAndDataAcquisition，译成中文就是监控与数据采集。从其名称可以看出，其包含两个层次的功能：数据采集和监控。图1.1所示为一个市政工程SCADA系统。PRINTHELPALPHASHIFTENTERRUNDGERFIAJBKCL7M8N9ODGDGDGDGT3U0V.WXYZTAB%UTILIZATIONHUB/MAUNIC2BNC4Mb/s以太网数据服务器工作站WEB服务器SCADA服务器SCADA服务器Profibus现场I/O电台污水泵站进水泵房曝气池污泥处理配电间现场人机界面现场I/O图1.1SCADA系统实例－污水处理厂监控系统1、定义SCADA系统是一类功能强大的计算机远程监督控制与数据采集系统，它综合利用了计算机技术、控制技术、通信与网络技术，完成了对测控点分散的各种过程或设备的实时数据采集，本地或远程的自动控制，以及生产过程的全面实时监控，并为安全生产、调度、管理、优化和故障诊断提供必要和完整的数据及技术手段。2、特点一般来讲，SCADA系统特指分布式计算机测控系统，主要用于测控点十分分散、分布范围广泛的生产过程或设备的监控，通常情况下，测控现场是无人或少人值守。二、SCADA系统结构上位机：侧重监控功能下位机：直接控制功能通信网络：实现上、下位机数据交换如图1.2所示。从其结构可以看出，SCADA系统具有控制分散、管理集中的“集散控制系统”的特征。GPRS电台X2.5卫星PRINTHELPALPHASHIFTENTERRUNDGERFIAJBKCL7M8N9ODGDGDGDGT3U0V.WXYZTAB%UTILIZATIONHUB/MAUNIC2BNC4Mb/s以太网数据服务器工作站WEB服务器WEB客户SCADA服务器SCADA服务器以太网（或工业以太网）现场控制站点现场总线现场总线I/O设备InternetModem串口服务器RTUPLC图1.2SCADA系统结构1、下位机（1）下位机功能：数据采集下位机配置的各种输入设备（DI、AI等）进行数据采集控制下位机配置的各种输出设备（DO、AO等）对现场设备进行控制下位机接收上位机的监控，并且向上位机传输各种现场数据（2）下位机类型：远程终端单元RTURTU（RemoteTerminalUnit，RTU）是安装在远程现场的电子设备，用来监视和测量安装在远程现场的传感器和设备。它在提高信号传输可靠性、减轻主机负担、减少信号电缆用量、节省安装费用等方面的优点也得到用户的肯定。RTU的功能：RTU的主要作用是进行数据采集及本地控制，进行本地控制时作为系统中一个独立的工作站，这时RTU可以独立的完成连锁控制、前馈控制、反馈控制、PID等工业上常用的控制调节功能；进行数据采集时作为一个远程数据通讯单元，完成或响应本站与中心站或其它站的通讯和遥控任务。RTU的配置与程序执行：RTU的主要配置有CPU模板、I／O（输入／输出）模板、通讯接口单元，以及通讯机、天线、电源、机箱等辅助设备。RTU能执行的任务流程取决于下载到CPU中的程序。应用程序可用工程中常用的编程语言编写，如梯形图、C语言等。有些设备采用C语言编程。RTU的特点：（1）同时提供多种通讯端口和通讯机制。（2）提供大容量程序和数据存储空间。（3）高度集成的、更紧凑的模块化结构设计。（4）更适应恶劣环境应用的品质。PLC（中、小型）典型的小型PLC产品有三菱的FX2N系统PLC、西门子的S7200系统、OMRON的CPM1A等。一些中、大型的SCADA系统的下位机会选用中型的PLC产品，如三菱的Q系列、西门子的S7-300、A-B公司的ControlLogix和施耐德的Quantum系列等。PAC（可编程自动化控制器）作为一种开放型的自动化控制设备，PAC在SCADA系统的下位机的应用逐步增多，主要的产品有：GEFanuc公司的PACSystemsRX3i／7i、NI公司的CompactFieldPoint、Beckoff公司的CX1000、泓格科技的WinCon／LinCon系列、μPAC-7186EX、A-B公司的CompactLogix和研华公司的ADAM-5510EKW等。智能仪表在一些侧重数据采集、信息集中管理与远程监管的应用中，远程控制功能要求较低。在这类SCADA系统中，大量使用各种现场仪表做下位机，如智能流量计量表、冷量热量表、智能巡检仪等。2、上位机（1）上位机组成：上位机系统通常包括SCADA服务器、工程师站、操作员站、WEB服务器等，这些设备通常采用以太网联网。实际的SCADA系统上位机系统到底如何配置还是根据系统...
