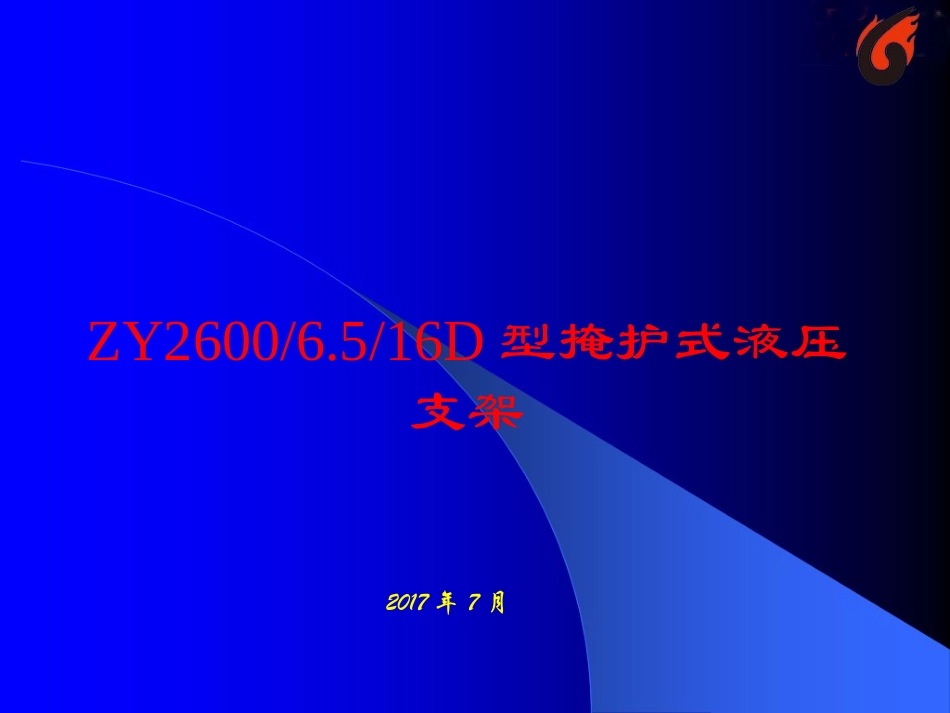

ZY2600/6.5/16D型掩护式液压支架2017年7月ZY2600/6.5/16D薄煤层支架支架的主要技术参数•型号：ZY2600/6.5/16D•型式：两柱掩护式液压支架•顶梁型式整体顶梁•高度：650~1600mm•宽度：1470mm•中心距：1500mm•初撑力：2182kN（P=31.5MPa）•工作阻力：2600kN（P=37.5MPa）•支护强度：0.36~0.44MPa•底板比压：平均0.77MPa，尖端1.11MPa•适应采高：0.85~1.45m•适应煤层倾角＜15°•泵站压力：31.5Mpa•操纵方式：电液控制采煤机：MG110/250-BW运输机：SGZ630/264转载机：SZZ630/90中部支架：ZY2600/6.5/16D端头支架：ZT7600/16.5/27配套设备ZY2600/6.5/16D型掩护式液压支架参数的意义•Z——产品类型代号，液压支架；•Y——两柱掩护式；•2600——额定阻力，单位为kN；•6.5——最小结构高度，单位为dm；•16——最大结构高度，单位为dm。•D——电液控制。•立柱：•型式：双伸缩（2根）•缸径：φ210/φ160•柱径：φ190/φ130•行程（液压+机械）：805（597+208）•初撑力：1091kN•工作阻力：1300kNZY2600/6.5/16D两柱掩护式液压支架主要技术参数•推移千斤顶：普通差动（1个）•缸径：φ125•杆径：φ80•行程：650mm•推溜力：158kN•拉架力：228kNZY2600/6.5/16D两柱掩护式液压支架主要技术参数•平衡千斤顶普通型式（1个）•缸径：φ140•杆径：φ80•行程：287mm•推力/拉力：484/327kN•工作阻力（P=37.5MPa）：576/389kNZY2600/6.5/16D两柱掩护式液压支架主要技术参数•底调千斤顶普通型式（1个）•缸径：φ63•杆径：φ45•行程：170mm•推力：98kN•拉力：48kNZY2600/6.5/16D两柱掩护式液压支架主要技术参数•抬底千斤顶单作用（2个）•缸径：φ63•杆径：φ45•行程：70mm•推力：98kNZY2600/6.5/16D两柱掩护式液压支架主要技术参数支架结构顶梁•顶梁直接与顶板接触，支撑顶板，是支架的主要承载部件之一，其主要作用包括：•（1）承接顶板岩石及煤的载荷。•（2）反复支撑顶煤，并可对比较坚硬的顶煤起破碎作用。•（3）为回采工作面提供足够的安全空间。•顶梁的结构一般分为整体式和分体式（即顶梁加前梁）。ZY2600/6.5/16D掩护式支架顶梁为整体式结构，可以有效地支护机道上方的顶板，防止工作面冒顶。•ZY2600/6.5/16D掩护式支架顶梁采用钢板拼焊箱形结构，六条主筋形成了整个顶梁的主体。掩护梁•掩护梁上部与顶梁铰接，下部与前、后双连杆相连，经前、后连杆与底座连为一个整体，形成了支架重要的四连杆稳定机构。•掩护梁是支架的主要连接和掩护部件，其主要作用包括：•1.承受顶板给与的水平分力和侧向力，增强支架的抗扭性能；•2.掩护梁与前、后连杆、底座形成四连杆稳定机构，同时保证梁端距的合理变化；•3.阻挡后部矸石前串，维护工作空间。•另外，由于掩护梁承受的弯矩和扭矩较大，工作状况恶劣，所以掩护梁必须具有足够的强度和刚度。•本支架的掩护梁为整体箱形变断面结构，用钢板拼焊而成，为保证掩护梁有足够的强度，在它与顶梁、前后连杆连接部位都焊有加强板。底座•底座是将顶板压力传递到底板和稳定支架的部件，除了满足一定的刚度和强度外，还要求对底板起伏不平的适应能力要强，对底板接触比压要小，其主要作用包括：•1、为立柱、液压控制装置、推移装置及其他辅助装置形成安装空间；•2、为工作人员创造良好的工作环境；•3、保证支架的稳定性。•底座的结构形式可分为整体式和分体式，分体式底座由于由左右两部分组成，排矸性能好，对底板起伏不平的适应性强，但与底板接触面积小，对底板比压较大；整体底座是用钢板焊接成的箱式结构，整体性强，稳定性好，强度高，不易变形，与底板接触面积大，比压小，但底座中部排矸性能较差。•本支架底座为封底式刚性整体底座（如图4所示），四条主筋形成左右两个立柱安装空间，中间通过前端横板、底板，后部通过弧板、底板把左右两部分连为一体，具有较高的强度和刚度。上下连杆、推移机构、侧推机构、抬底机构•本支架共四个连杆，2个上连杆，2个下连杆，上下连杆分别与底座掩护梁相连接共同组成四连杆机构，保证抗拉、抗压、抗扭性能。•本支架的推移机构包括：推移框架、连接头、推移...
