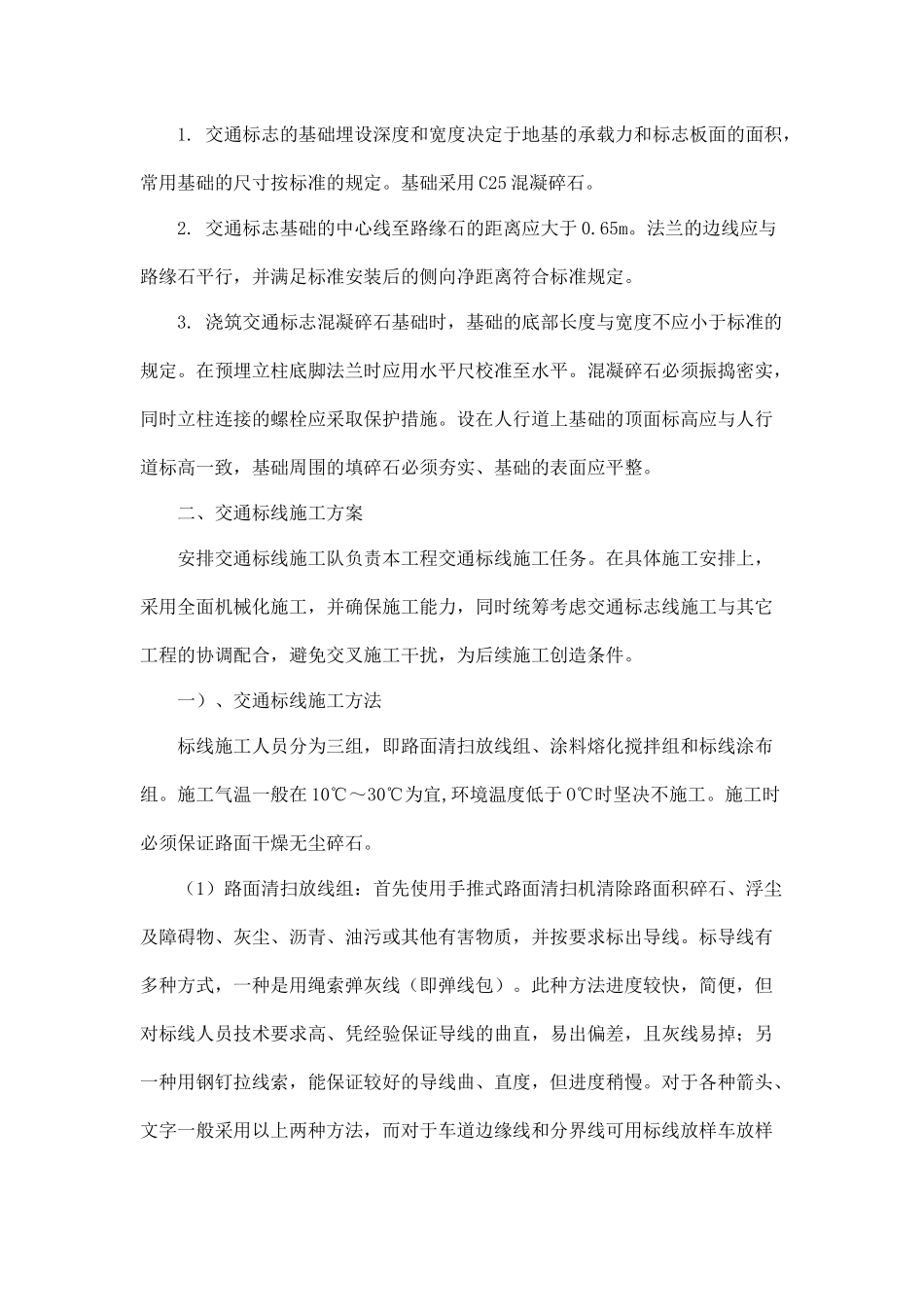

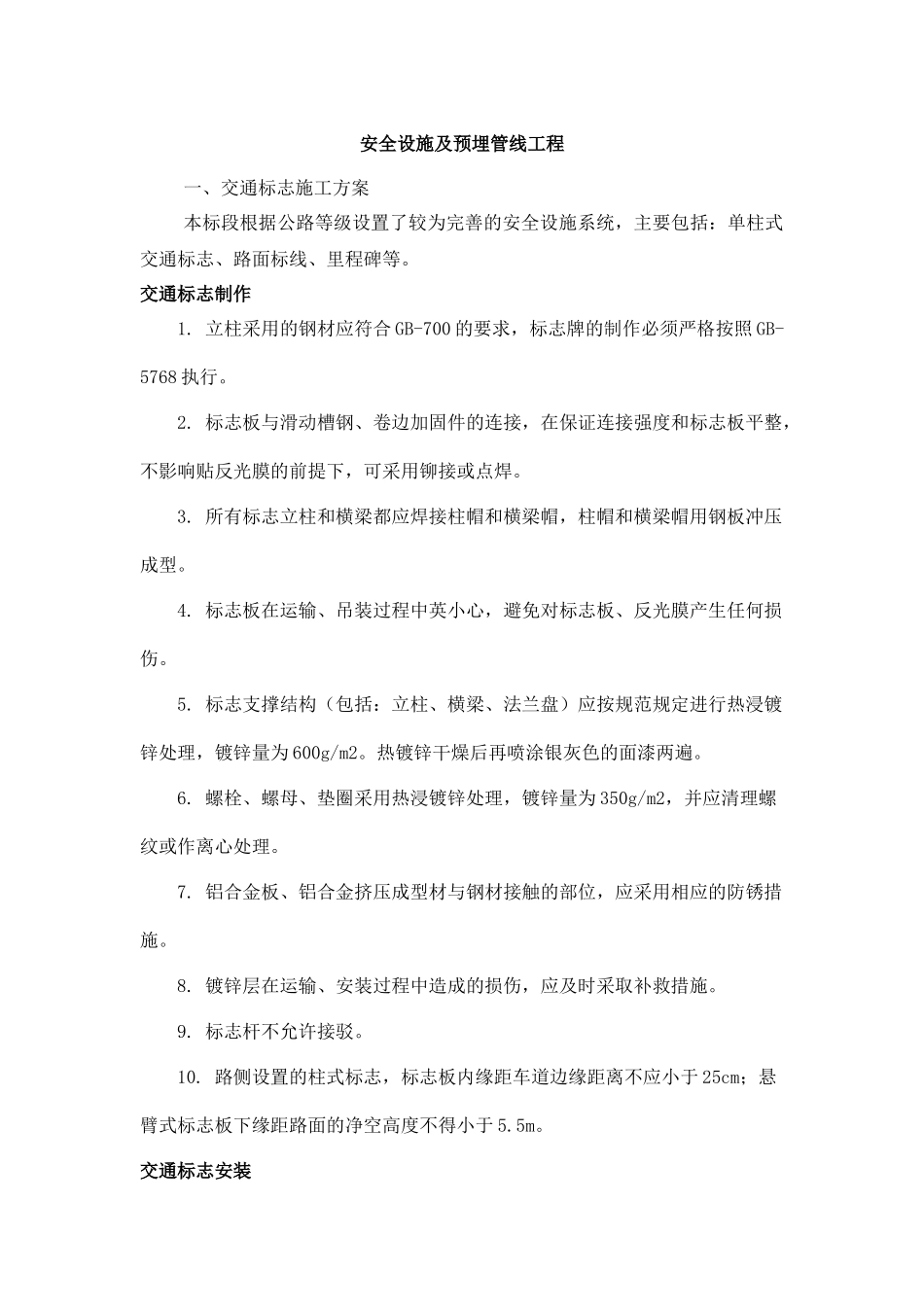

安全设施及预埋管线工程一、交通标志施工方案本标段根据公路等级设置了较为完善的安全设施系统，主要包括：单柱式交通标志、路面标线、里程碑等。交通标志制作1.立柱采用的钢材应符合GB-700的要求，标志牌的制作必须严格按照GB-5768执行。2.标志板与滑动槽钢、卷边加固件的连接，在保证连接强度和标志板平整，不影响贴反光膜的前提下，可采用铆接或点焊。3.所有标志立柱和横梁都应焊接柱帽和横梁帽，柱帽和横梁帽用钢板冲压成型。4.标志板在运输、吊装过程中英小心，避免对标志板、反光膜产生任何损伤。5.标志支撑结构（包括：立柱、横梁、法兰盘）应按规范规定进行热浸镀锌处理，镀锌量为600g/m2。热镀锌干燥后再喷涂银灰色的面漆两遍。6.螺栓、螺母、垫圈采用热浸镀锌处理，镀锌量为350g/m2，并应清理螺纹或作离心处理。7.铝合金板、铝合金挤压成型材与钢材接触的部位，应采用相应的防锈措施。8.镀锌层在运输、安装过程中造成的损伤，应及时采取补救措施。9.标志杆不允许接驳。10.路侧设置的柱式标志，标志板内缘距车道边缘距离不应小于25cm；悬臂式标志板下缘距路面的净空高度不得小于5.5m。交通标志安装1.交通标志的基础埋设深度和宽度决定于地基的承载力和标志板面的面积，常用基础的尺寸按标准的规定。基础采用C25混凝碎石。2.交通标志基础的中心线至路缘石的距离应大于0.65m。法兰的边线应与路缘石平行，并满足标准安装后的侧向净距离符合标准规定。3.浇筑交通标志混凝碎石基础时，基础的底部长度与宽度不应小于标准的规定。在预埋立柱底脚法兰时应用水平尺校准至水平。混凝碎石必须振捣密实，同时立柱连接的螺栓应采取保护措施。设在人行道上基础的顶面标高应与人行道标高一致，基础周围的填碎石必须夯实、基础的表面应平整。二、交通标线施工方案安排交通标线施工队负责本工程交通标线施工任务。在具体施工安排上，采用全面机械化施工，并确保施工能力，同时统筹考虑交通标志线施工与其它工程的协调配合，避免交叉施工干扰，为后续施工创造条件。一）、交通标线施工方法标线施工人员分为三组，即路面清扫放线组、涂料熔化搅拌组和标线涂布组。施工气温一般在10℃～30℃为宜,环境温度低于O℃时坚决不施工。施工时必须保证路面干燥无尘碎石。（1）路面清扫放线组：首先使用手推式路面清扫机清除路面积碎石、浮尘及障碍物、灰尘、沥青、油污或其他有害物质，并按要求标出导线。标导线有多种方式，一种是用绳索弹灰线（即弹线包）。此种方法进度较快，简便，但对标线人员技术要求高、凭经验保证导线的曲直，易出偏差，且灰线易掉；另一种用钢钉拉线索，能保证较好的导线曲、直度，但进度稍慢。对于各种箭头、文字一般采用以上两种方法，而对于车道边缘线和分界线可用标线放样车放样施划。施工时，我们将根据经验视具体情况灵活使用。第二步，用底油机在导线一侧涂布底漆。采用喷涂方式较好，底漆宽度一致，漆膜均匀，附着力也很好。用手刷式时要掌握用漆量适中，涂刷均匀，不能漏空、花边。涂布后干燥5～10分钟，用手指按下提起拉成丝状为准，此时可视为路面处理完毕。（2）涂料熔化搅拌组：将涂料（助剂）投入热熔釜中，釜内温度控制在180℃～210℃之间，边熔化、边搅拌，严格控制好温度。熔化分散好后，为保证较好的标线质量，进行检验测试。检验方法是将釜中涂料取样少许，涂成片状（厚约1.6mm），使其自然冷却，干燥后用手指将其弯曲，弯到35度左右时涂片断裂为最佳。（3）标线涂布组：热熔釜熔好后的涂料放入划线储桶时，必须用铁筛网过滤。点燃桶下和划线器边的炉火，保持合适的施工温度。再把玻璃微珠倒入箱内，施工即可开始。划线时，划线车按导线涂布，涂布时涂料合适的温度大致在180℃左右。3.施工过程控制（1）施工前认真检查施工设备，确保其正常。（2）划线前，应对准备划线的区域进行路面检查，路面划线区域必须干净，否则将影响粘结。划线的当天还要注意天气情况，当有雨、风、天气潮湿时不要施工。（3）为提高路面与涂膜的粘结力，须在路面上先涂抹底漆。底漆由合成树脂、可塑剂、芳香族溶剂构成。在底漆末干燥前，不得进行涂料画线。（4）喷涂时，道路表面要...
