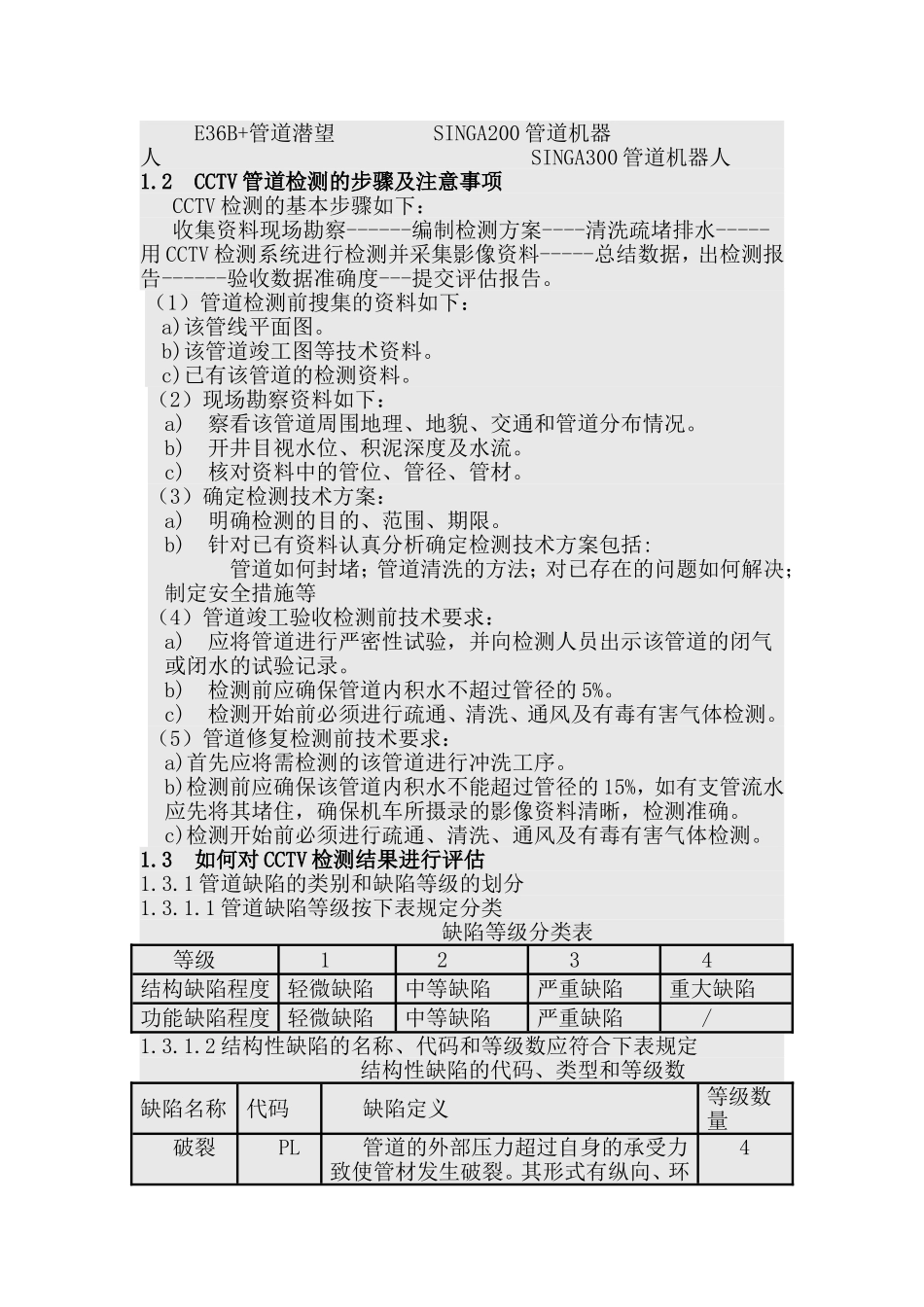

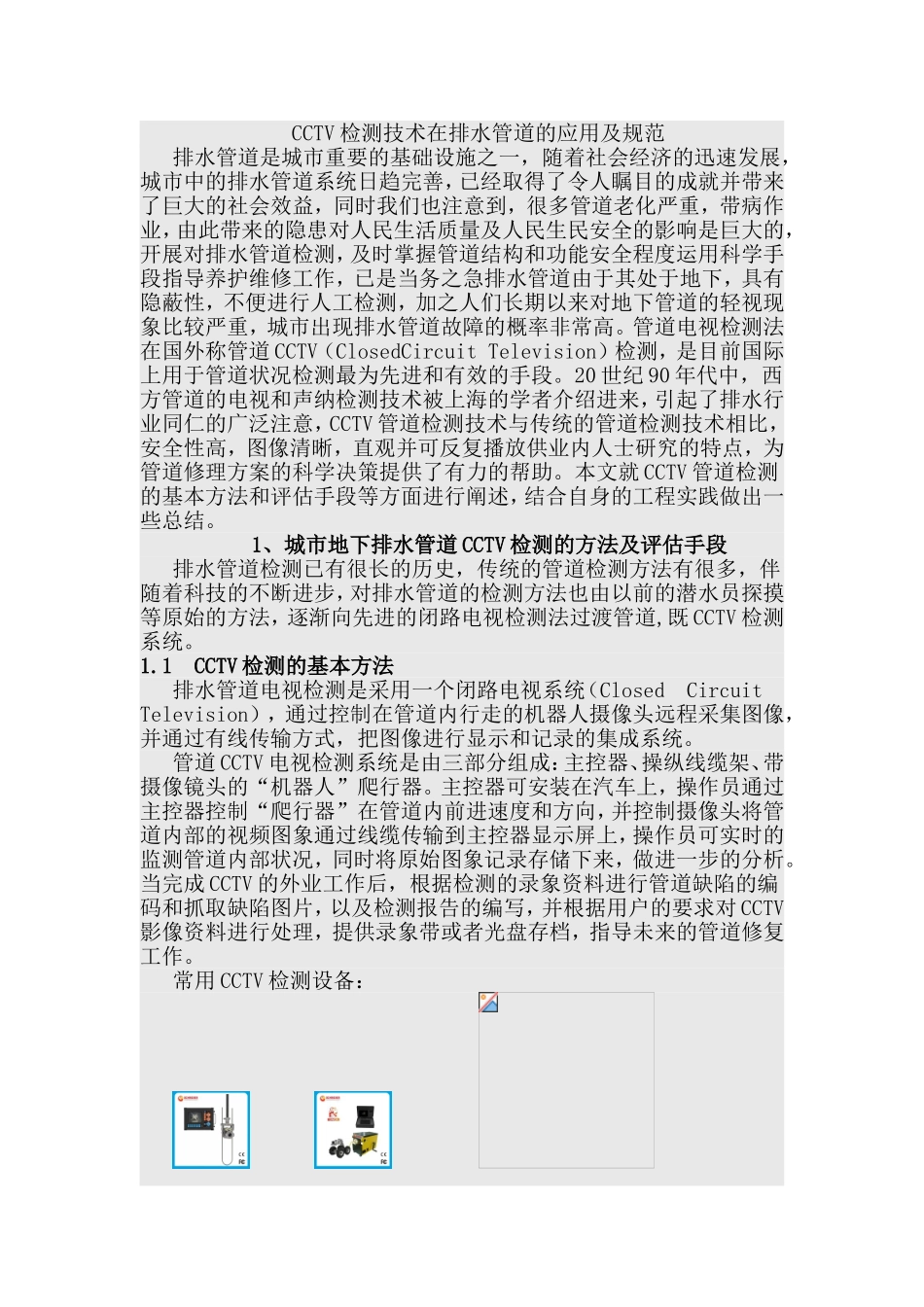

CCTV检测技术在排水管道的应用及规范排水管道是城市重要的基础设施之一，随着社会经济的迅速发展，城市中的排水管道系统日趋完善，已经取得了令人瞩目的成就并带来了巨大的社会效益，同时我们也注意到，很多管道老化严重，带病作业，由此带来的隐患对人民生活质量及人民生民安全的影响是巨大的，开展对排水管道检测，及时掌握管道结构和功能安全程度运用科学手段指导养护维修工作，已是当务之急排水管道由于其处于地下，具有隐蔽性，不便进行人工检测，加之人们长期以来对地下管道的轻视现象比较严重，城市出现排水管道故障的概率非常高。管道电视检测法在国外称管道CCTV（ClosedCircuitTelevision）检测，是目前国际上用于管道状况检测最为先进和有效的手段。20世纪90年代中，西方管道的电视和声纳检测技术被上海的学者介绍进来，引起了排水行业同仁的广泛注意，CCTV管道检测技术与传统的管道检测技术相比，安全性高，图像清晰，直观并可反复播放供业内人士研究的特点，为管道修理方案的科学决策提供了有力的帮助。本文就CCTV管道检测的基本方法和评估手段等方面进行阐述，结合自身的工程实践做出一些总结。1、城市地下排水管道CCTV检测的方法及评估手段排水管道检测已有很长的历史，传统的管道检测方法有很多，伴随着科技的不断进步，对排水管道的检测方法也由以前的潜水员探摸等原始的方法，逐渐向先进的闭路电视检测法过渡管道,既CCTV检测系统。1.1CCTV检测的基本方法排水管道电视检测是采用一个闭路电视系统（ClosedCircuitTelevision），通过控制在管道内行走的机器人摄像头远程采集图像，并通过有线传输方式，把图像进行显示和记录的集成系统。管道CCTV电视检测系统是由三部分组成：主控器、操纵线缆架、带摄像镜头的“机器人”爬行器。主控器可安装在汽车上，操作员通过主控器控制“爬行器”在管道内前进速度和方向，并控制摄像头将管道内部的视频图象通过线缆传输到主控器显示屏上，操作员可实时的监测管道内部状况，同时将原始图象记录存储下来，做进一步的分析。当完成CCTV的外业工作后，根据检测的录象资料进行管道缺陷的编码和抓取缺陷图片，以及检测报告的编写，并根据用户的要求对CCTV影像资料进行处理，提供录象带或者光盘存档，指导未来的管道修复工作。常用CCTV检测设备：E36B+管道潜望SINGA200管道机器人SINGA300管道机器人1.2CCTV管道检测的步骤及注意事项CCTV检测的基本步骤如下：收集资料现场勘察------编制检测方案----清洗疏堵排水-----用CCTV检测系统进行检测并采集影像资料-----总结数据，出检测报告------验收数据准确度---提交评估报告。（1）管道检测前搜集的资料如下：a)该管线平面图。b)该管道竣工图等技术资料。c)已有该管道的检测资料。（2）现场勘察资料如下：a)察看该管道周围地理、地貌、交通和管道分布情况。b)开井目视水位、积泥深度及水流。c)核对资料中的管位、管径、管材。（3）确定检测技术方案：a)明确检测的目的、范围、期限。b)针对已有资料认真分析确定检测技术方案包括:管道如何封堵；管道清洗的方法；对已存在的问题如何解决；制定安全措施等（4）管道竣工验收检测前技术要求：a)应将管道进行严密性试验，并向检测人员出示该管道的闭气或闭水的试验记录。b)检测前应确保管道内积水不超过管径的5%。c)检测开始前必须进行疏通、清洗、通风及有毒有害气体检测。（5）管道修复检测前技术要求：a)首先应将需检测的该管道进行冲洗工序。b)检测前应确保该管道内积水不能超过管径的15%，如有支管流水应先将其堵住，确保机车所摄录的影像资料清晰，检测准确。c)检测开始前必须进行疏通、清洗、通风及有毒有害气体检测。1.3如何对CCTV检测结果进行评估1.3.1管道缺陷的类别和缺陷等级的划分1.3.1.1管道缺陷等级按下表规定分类缺陷等级分类表等级1234结构缺陷程度轻微缺陷中等缺陷严重缺陷重大缺陷功能缺陷程度轻微缺陷中等缺陷严重缺陷/1.3.1.2结构性缺陷的名称、代码和等级数应符合下表规定结构性缺陷的代码、类型和等级数缺陷名称代码缺陷定义等级数量破裂PL管道的外部压力超过自身的承受力致使管材发生破裂。其形式有纵向、环4向和复合三...
